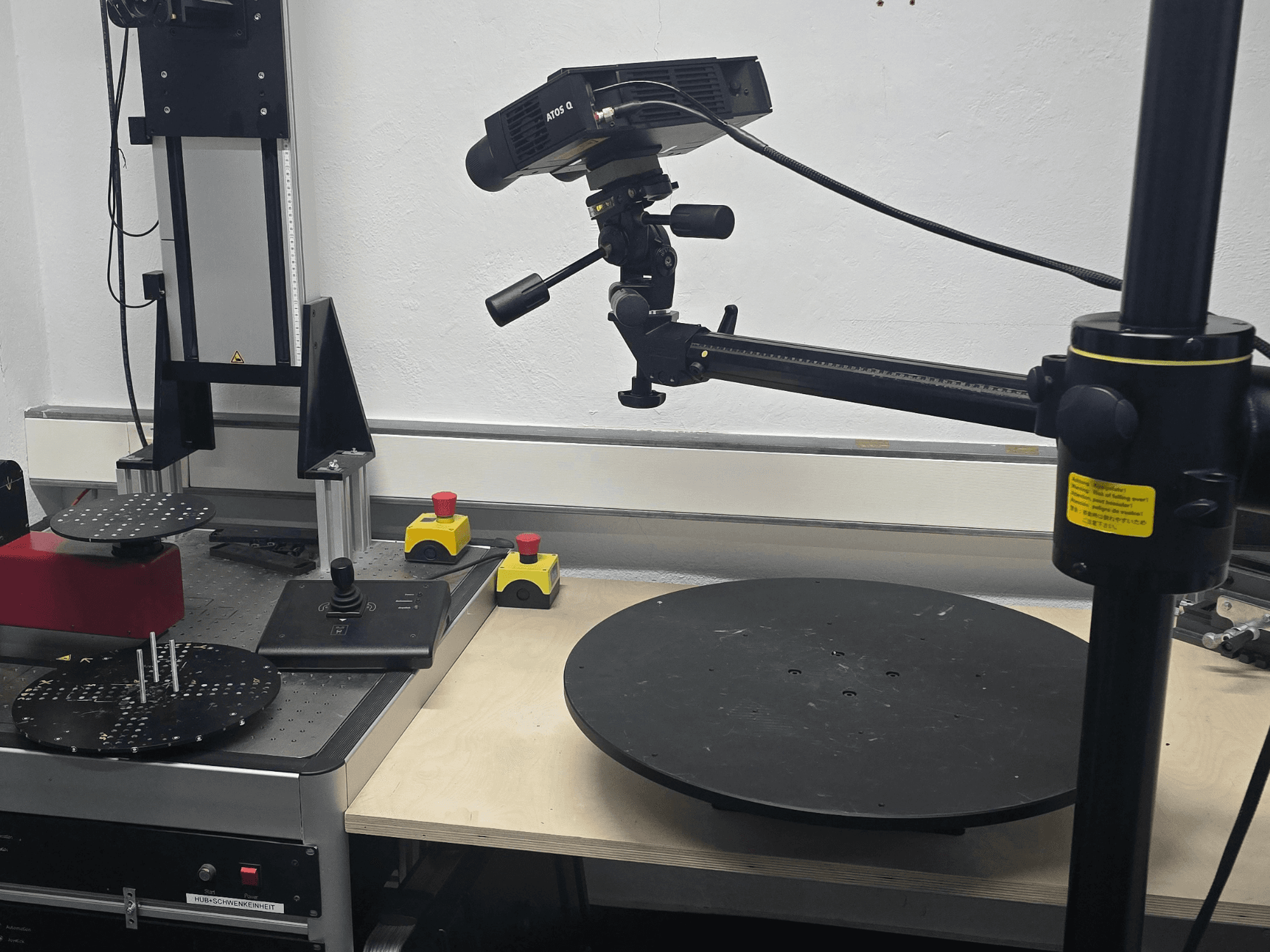

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Cameraresolutie: 2 CMOS-camera's van 12 megapixels (4112 x 3008 pixels)

- Bedrijfs-/werktijd: 1.529 uur (totale werktijd / werktijd tot grote onderhoudsbeurt)

- Meetvolumes (MV) en specificaties:

* MV50: 50 x 35 x 20 mm; Puntafstand (12M): 0,012 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 90 mm; Brandpuntsafstand projectorlens: 60 mm; Referentiepunten: Ø 0,4 mm; Kalibratieobject: CP40/MV60

* MV100: 100 x 70 x 60 mm; Puntafstand (12M): 0,029 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 50 mm; Brandpuntsafstand projectorlens: 27 mm; Referentiepunten: Ø 0,8 mm; Kalibratieobject: CP40/MV100

* MV170: 170 x 130 x 130 mm; Puntafstand (12M): 0,044 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 35 mm; Brandpuntsafstand projectorlens: 20 mm; Referentiepunten: Ø 0,8 mm; Kalibratieobject: CP40/MV170

* MV270: 270 x 200 x 200 mm; Puntafstand (12M): 0,064 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 25 mm; Brandpuntsafstand projectorlens: 14 mm; Referentiepunten: Ø 1,5 mm; Kalibratieobject: CP40/MV320

* MV350: 350 x 260 x 260 mm; Puntafstand (12M): 0,091 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 16 mm; Brandpuntsafstand projectorlens: 10 mm; Referentiepunten: Ø 1,5 mm; Kalibratieobject: CP40/MV320

* MV500: 500 x 370 x 320 mm; Puntafstand (12M): 0,124 mm; Meetafstand: 490 mm; Brandpuntsafstand cameralens: 12 mm; Brandpuntsafstand projectorlens: 6 mm; Referentiepunten: Ø 3,0 mm; Kalibratieobject: CP40/MV560

- Werkelijke bedrijfstemperaturen van het systeem (statusscherm):

* temp0 monoboard: 44,0 °C

* temp1 Hout: 25,5 °C

* temp2 Lucht: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Lens: 29,7 °C

- Ventilatorsnelheden: Elektronische ventilator: 4237 RPM; Lampventilator: 4359 RPM

- Systeemoriëntatie: Pitch: 14,9°; Roll: -3,7°

- Draagvermogen draaitafel: max. 150 kg (of max. 40 kg, afhankelijk van de opstelling)

- Draagvermogen kantel- en draai-eenheid: max. 5 kg

- Specificaties mobiel werkstation (Dell Precision 7760): 17-inch scherm, 64-bits Intel 2,6 GHz octa-core CPU, 64 GB RAM, NVIDIA Quadro OpenGL grafische kaart, 1 TB SSD, I/O: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Meegeleverde accessoires en apparatuur: Statief, 4 meetvelden (MV50, MV100, MV270, MV500) met kalibratieplaten, draai-/pan-eenheid met hefinrichting, draaitafel met 19-inch bedieningsunit, mobiele controller, converterbox met beeldverwerkingskaart (glasvezel naar Thunderbolt 3), Draagtas, Voeding, Softwarelicentie op basis van een dongle
