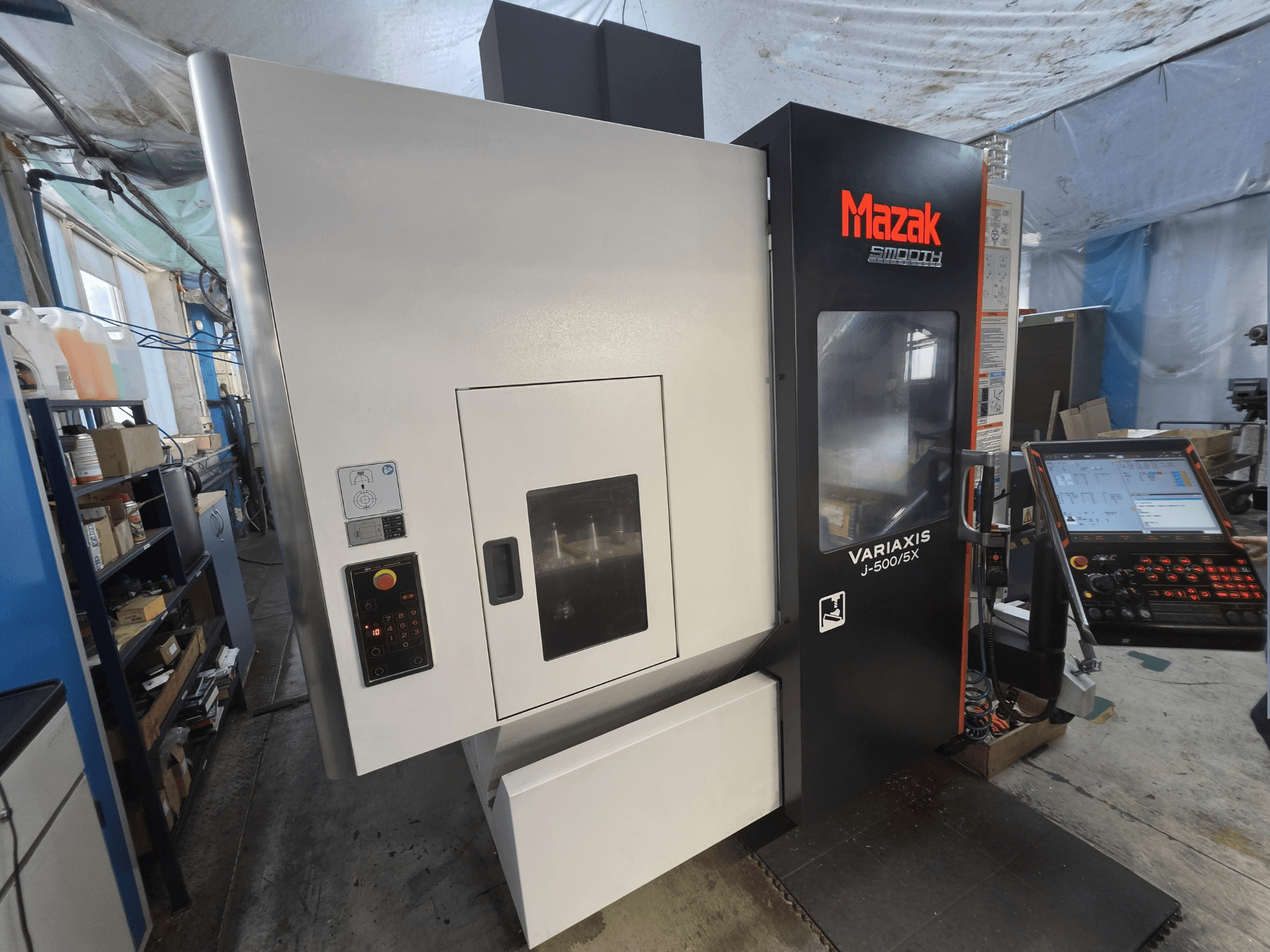

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-besturing: MAZATROL SmoothX met 19-inch kleurentouchscreen

Werkbereik en verplaatsingen

• Kanteling A-as: -120° tot +30°

• Rotatie C-as: ±360°

• Stapsgrootte A/C-indexering: 0,0001°

• Eiloodsnelheid X/Y/Z: 30.000 mm/min

• Max. snijvoeding X/Y/Z: 30.000 mm/min

• Indexeringstijd A-as: 0,6 s per 90°

• Indexeringstijd C-as: 0,55 s per 90° / 1,05 s per 180°

Tafel en vrije ruimtes

• Kantel-/draaitafel (A-/C-assen)

• Afmetingen tafel: 500 × 400 mm

• Tafel met T-gleuven (afhankelijk van de uiteindelijke configuratie)

• Afstand spilpunt tot tafeloppervlak (tafel horizontaal): 50–560 mm

• Afstand spilpunt tot midden tafel (tafel verticaal): 40–550 mm

Spindel

• Spindelkoeler met een koelolietank van 16 L

• Programmeerbare spindeloriëntatie in stappen van 1°

Gereedschapsmagazijn en ATC

• ATC met terugwinningsfunctie; digitaal magazijndisplay en extern bedieningspaneel

• Gereedschapsselectie: vaste adressen met automatische selectie van de kortste route

• Trekbout: Yamazaki ANSI

• Max. gereedschapslengte: 300 mm

• Max. gereedschapsdiameter met aangrenzende gereedschappen: 90 mm

• Max. gereedschapsdiameter bij aangrenzende lege opbergvakken: 130 mm

• Tijd van spaander tot spaander: 6,20 s

Meten en meten met een taster

• Renishaw RMP600 radiografische werkstuktaster

• MAZA-CHECK-systeem

• Automatische gereedschapslengtemeting en detectie van gereedschapsbreuk

• G37 automatische gereedschapslengtemeting

• Absoluut positioneringssysteem

Koelvloeistof- en spanenbeheer

• Koelvloeistof onder hoge druk door het gereedschap: ca. 15 kgf/cm² (≈14,7 bar), ca. 35 L/min

• Koelvloeistoftank: 300 L

• Sproeisysteem voor koelvloeistof en handspuitpistool

• Koeling voor X/Y/Z-kogelomloopspindels

• Luchtstroom op het werkstuk

Besturing en software

• MAZATROL SmoothX CNC

• EIA/ISO-programmeerpakket

• Simultane 5-assige besturing

• Aanvullend 5-assig bewerkingspakket voor SmoothX

• 3D-coördinatenrotatie

• Soepel synchroon tappen

• G00-hellingsconstante (versnelde optimalisatie)

• Soepele herstart

• Schuin bewerkingsvlak

• Omgekeerde tijdvoeding

• Uitgebreide werkstuk-offsets: 300 paren

• Variabele macro's: 600 variabelen

• Snelle bewerking en afvlakking

• Geometrische compensatie voor rotatieassen

• Interfaces: USB, LAN, SD-kaart

Constructie, veiligheid en overige kenmerken

• Elektronisch handwiel

• Driekleurige signaaltoren

• Automatisch in- en uitschakelen van de machine en opwarmen

• Lineaire rolgeleidingen

• Volledig gesloten behuizing met bovenkap; vergrendelde bedieningsdeur

• Verlichting van het werkgebied

• Intelligent Safety Shield (ISS)

• CE-markering

Extra uitrusting

• CROWTHER-spaanbandtransporteur met scharnier aan de rechterzijde (voor staalbewerking)

• GX500-nevelafzuigunit met voorbereiding voor afzuiging

• Voedingstransformator voor de Europese markt

• Installatiepakket voor de machine

• Poolse handleidingen en veiligheidslabels
