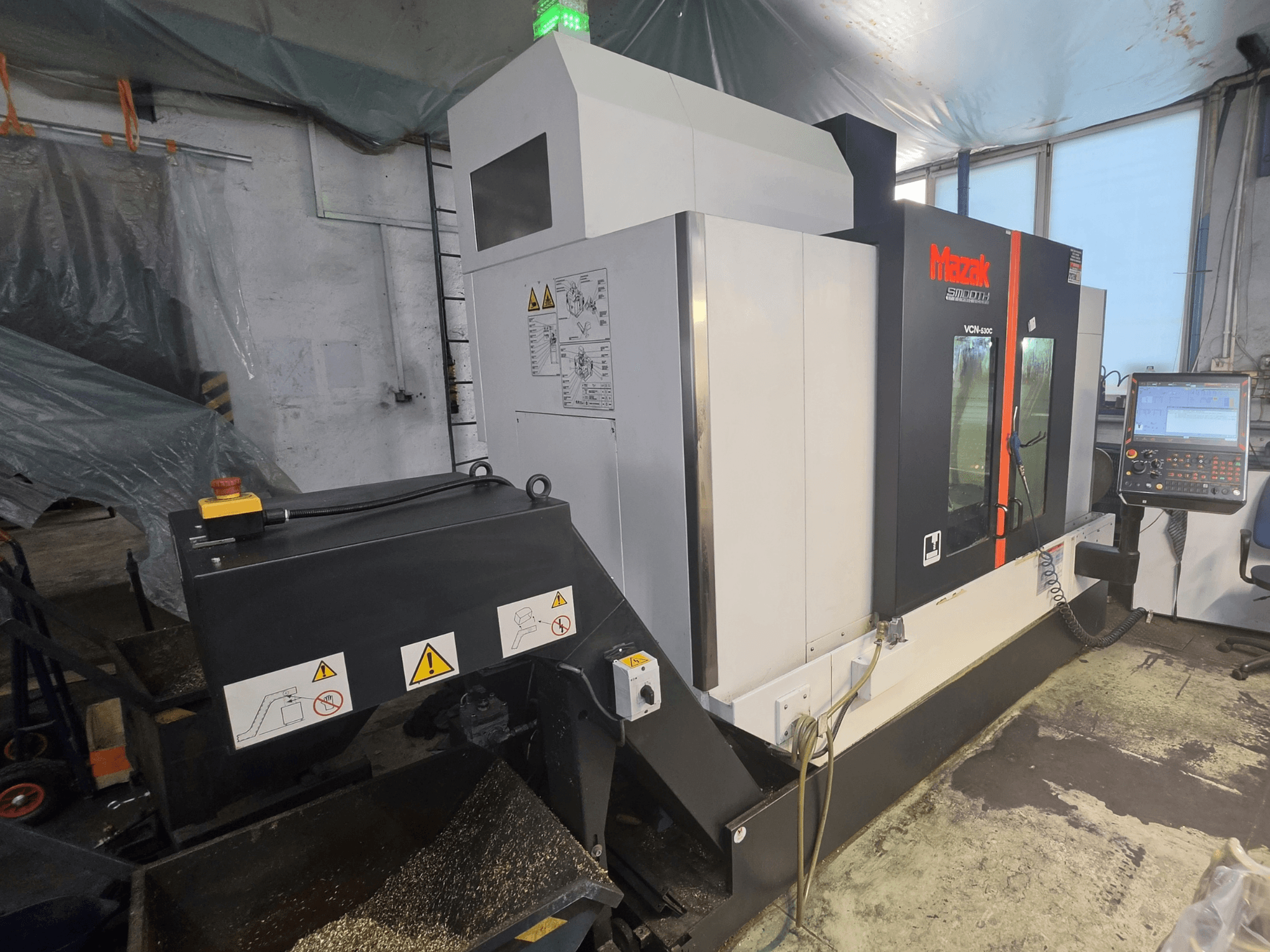

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Werkgebied en verplaatsingen

• Afstand tussen tafel en spilpunt: 150–660 mm

• Afstand tussen kolomoppervlak en spilcentrum: 586 mm

Tafel

• Afmetingen: 1.300 × 550 mm

• T-gleuven: 5 × 18 mm; steek 100 mm

Spil

• Aandrijving: elektrisch schakelbaar, twee versnellingen

• Spindellagerdiameter: 70 mm

• Versnellingstijd: 2,0 s

• Motorvermogen: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Aanzet

• Eiloodsnelheid X/Y/Z: 42 m/min

• Snijvoeding X/Y/Z: 1–42.000 mm/min

Automatische gereedschapswisselaar

• Max. gereedschapsdiameter: 80 mm (aangrenzende gereedschappen) / 125 mm (aangrenzende vakken leeg)

• Max. gereedschapslengte: 350 mm (vanaf de referentielijn)

• Gereedschapsselectie: MAZATROL willekeurig geheugen, kortste weg

• Tijd tussen gereedschappen: 1,3 s

Koelvloeistof- en spanenbeheer

• Hogedrukkoelvloeistof door de spil: ca. 15 kgf/cm² (~14,7 bar)

• Koelvloeistoftank: 250 L

• Spoelen van afdekkingen met koelvloeistof

• Handmatig spoelpistool

• Luchtstroom op het werkstuk

• Voorbereiding voor nevelafzuiging

Besturingsfuncties en voorbereiding van de meting

• Synchroon tappen

• Maximale programmaomvang: 8 MB

• G00 Hellingconstante (optimalisatie van snelle verplaatsingen)

• Voorbereiding voor Renishaw OMP60-werkstuktaster

Afmetingen van de machine

• Vloeroppervlak: 2.880 × 3.102 mm

Extra uitrusting

• Kitagawa NC-draaitafel, MR250-serie (type: MR250RAE13)

  • Productiedatum: oktober 2020

  • Gewicht: 85 kg

  • Mechanische bevestiging voor MR250 inbegrepen

• CROWTHER-spaanbandtransporteur met scharnier aan de linkerkant

• Extra verlichting van het werkgebied

• Driekleurige LED-signaaltoren

• Handleidingen en veiligheidslabels in het Pools
