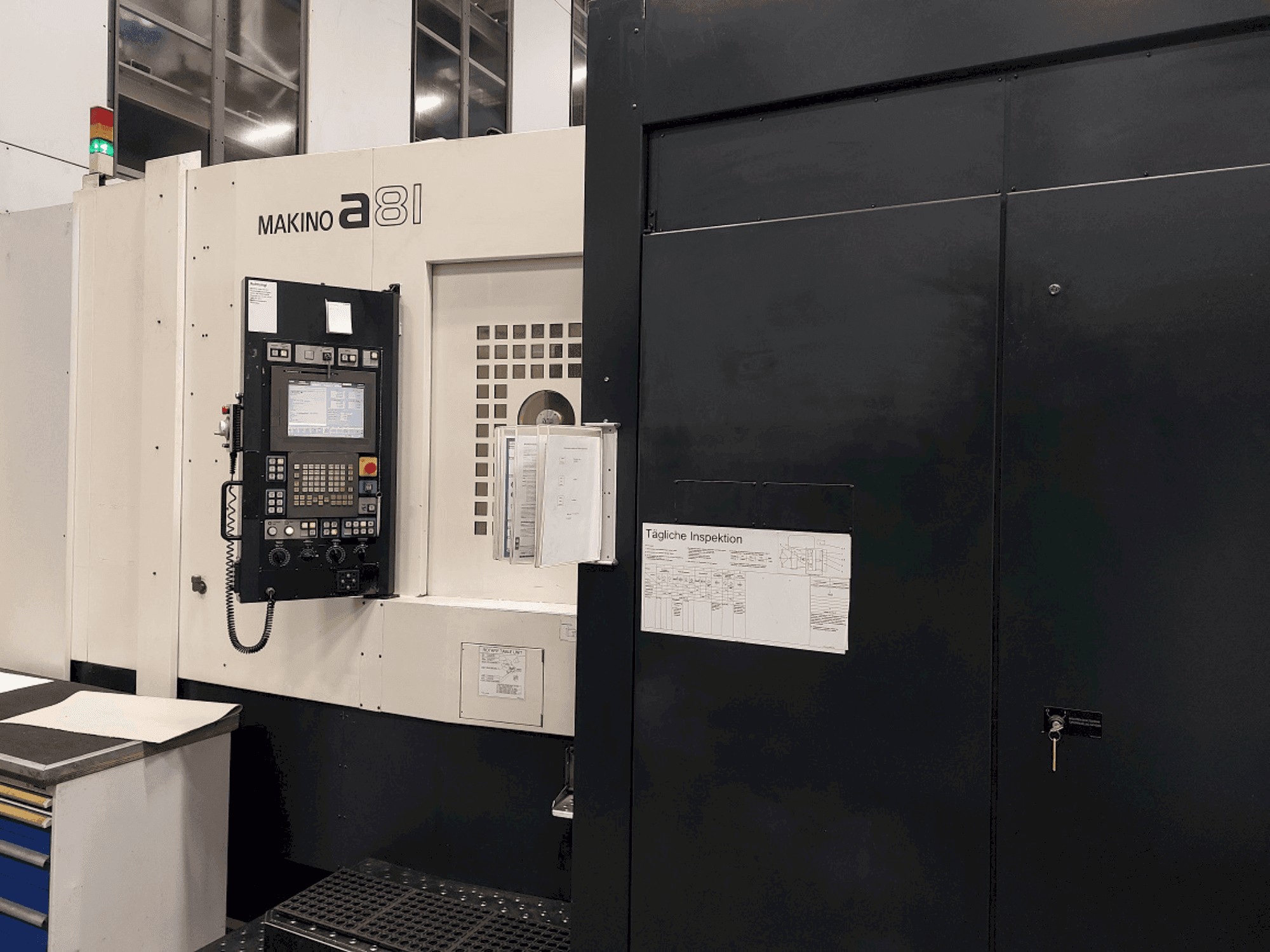

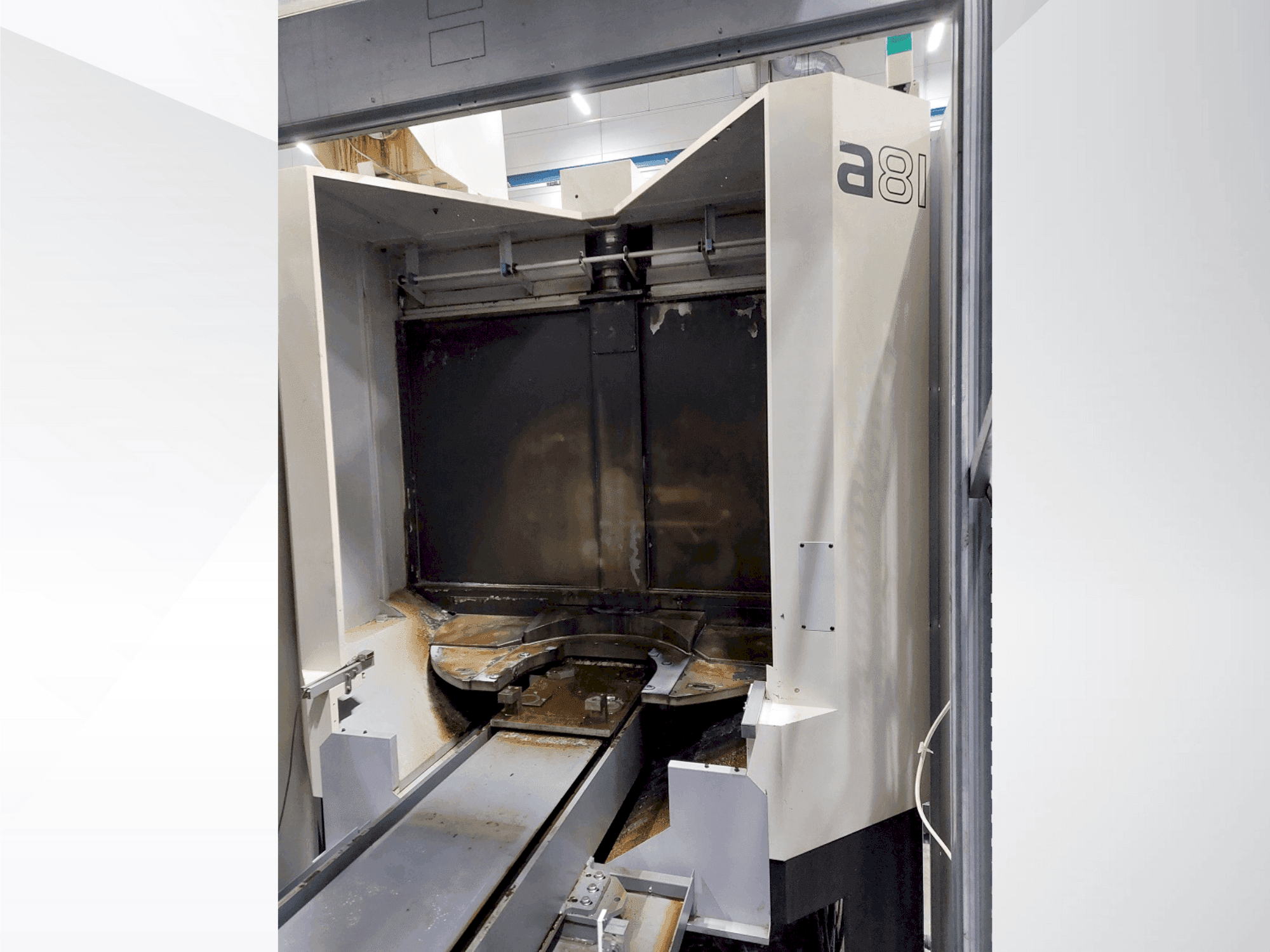

Makino - a81DE-MIL-MAK-2008-00002

Extra uitrusting

• Spindelkoeling

• Tanksysteem met Knoll compact bandfilter, 3200 liter

• Koelmiddeltoevoer via de spindel

• Olienevelafzuiging

• Schraperbandtransporteur

• Ombouwset voor stand-alone gebruik (momenteel in gebruik als systeemmachine)

Voordelen van de machine

Technische voordelen van de machine

• Dwarsbeweging (x-as) van de kolom: 900 mm

• Hoogteverstelling (y-as) van de spindeleenheid: 800 mm

• Longitudinale beweging (z-as) van de tafel: 1020 mm

• Toelaatbare zwenkdiameter in het werkgebied: 1000 mm

• Max. Zwenkhoogte vanaf palletoppervlak: 1300 mm

• Palletafmetingen: 630 x 630 mm

• Pallet - nc - draaitafel met 4e nc-as

• Ingangsresolutie: 0. 001°

• Positioneernauwkeurigheid: ± 3 boogseconden

• Gereedschapsmagazijn met 242 opslagsleuven

• Verlichting en filtratie:

  • Magazijnverlichting (achteraf ingebouwd).

  • Pomp en grove filtratie voor spoelen van bed en werkgebied.

  • 100 µm filtervlies.

• Koelsystemen:

  • Binnenkoeling door spindel (IKZ).

  • Drukfasen tot 50 bar.

  • Dubbelgeschakeld filter van 40 µm.

  • Montage voorbereid voor een externe koelpomp.

• Software en besturing:

  • Fanuc Macro B.

  • HD-Skip functionaliteit.

Optioneel

• Opslag & pallets:

  • Inclusief twee pallets.

  • Capaciteit gereedschaphouder: 241 stuks.

Extra informatie

Voeding 400 V, 3-fasen wisselstroom, 50 Hz Vermogen: 72 kVA Besturingssysteem Opties voor 48 nulpunten en Custom Macro B Gereedschapslevensduurbewaking Gereedschapsbreukdetectie Adaptieve voedingsregeling Perslucht door de spindel Knoll compact bandfilter, 3200 liter Magneetafscheider Dubbelgeschakeld filter voor IKZ Koelmiddeltoevoer door de spindel Perslucht door de spindel Olienevelafzuiging Schraperbandtransporteur Besturingssysteem: Makino Pro5 Opties voor 48 nulpunten en aangepaste Macro B Gereedschapslevensduurbewaking Gereedschapsbreukdetectie (parallel aan hoofdbediening) Adaptieve voedingsregeling Ombouwset voor stand-alone gebruik (momenteel gebruikt als systeemmachine (FFS/FMS)) Palletwisselaar met plaatsing van 2 pallets afwisselend op een station buiten het werkgebied Pallethouder draaibaar, geïndexeerd met intervallen van 90°, 0-positie elektronisch bewaakt Codering voor automatische programma-oproep bij het plaatsen van de pallet Palletopslagstation beveiligd met een beveiliging en elektrische vergrendeling
