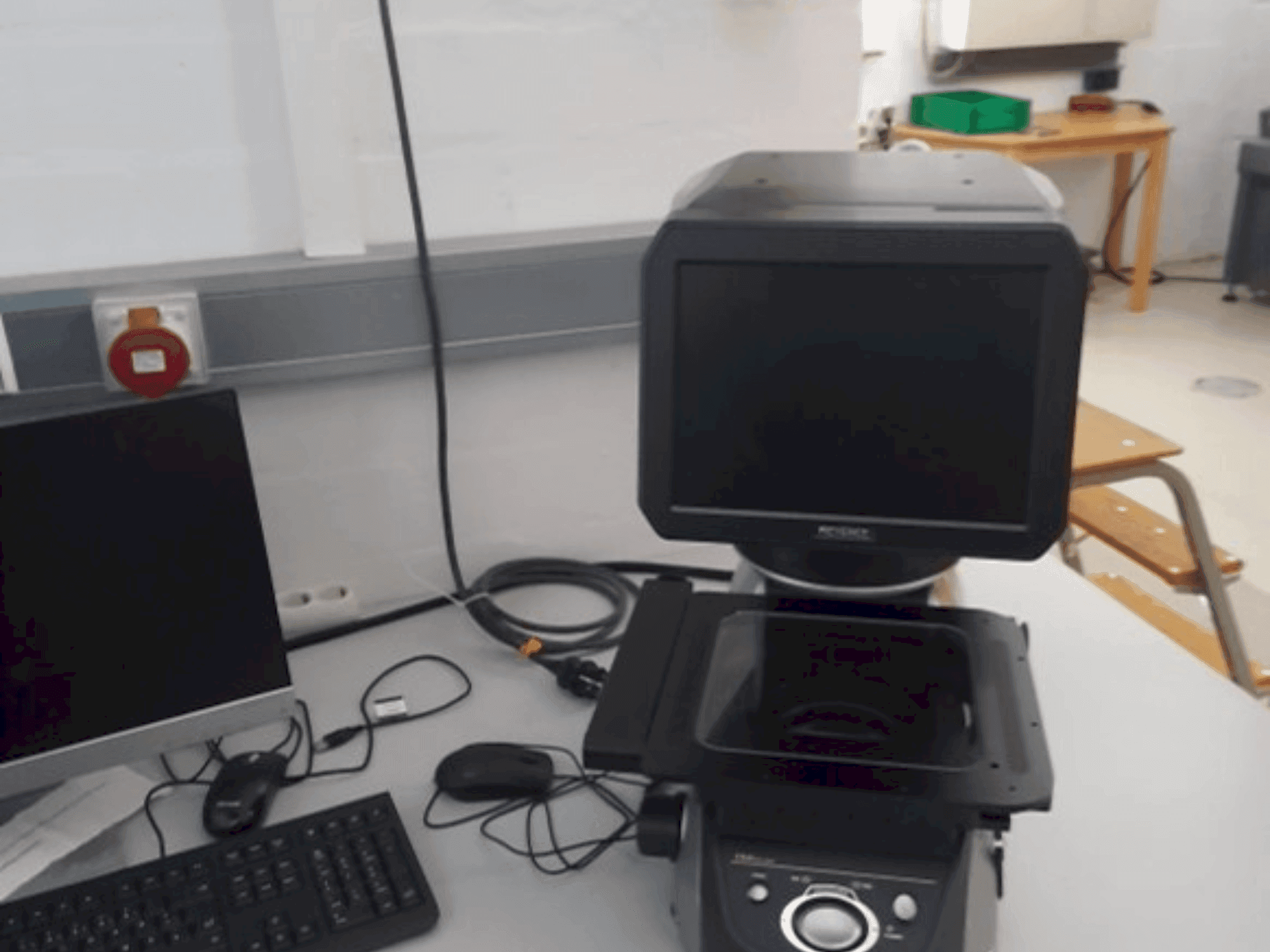

KEYENCE - IM-7020DE-MEA-KEY-2017-00002

Voordelen van de machine

Technische voordelen van de machine

• Beeldopname-element: z/w-cmos, 1", 6. 6 megapixels
• Beeldscherm: lcd-monitor, 10. 4", xga (1024×768)
• Lichtverzamelobjectief: dubbel telecentrisch objectief

Extra informatie

Meetveld Breedveld meetmodus: 200 mm x 200 mm (4 x R50) Meetmodus hoge precisie: 125 mm x 125 mm Schermresolutie Herhaalbaarheid: Breedveld meetmodus: Zonder tafel: ±1 µm Met tafel: ±2 µm Hoge precisie meetmodus: Zonder tafel: ±0,5 µm Met tafel: +1,5 µm Meetnauwkeurigheid Breedveld meetmodus: Normale meting: ±5 µm Verbonden meting: ±(7 + 0.02L) µm² Hoge precisie meetmodus: Normale meting: ±2 µm³ Gekoppelde meting: ±(4 + 0.02L) µm⁴ Lichtsensor meting Meetbereik (XY): 90 mm x 90 mm Max. Meetdiepte: 30 mm Diameter lichtsonde: 3 mm Meetkracht: 0,015 N Herhaalbaarheid: +2 µm'5 Meetnauwkeurigheid: ±(8 + 0,02L) µm Externe besturingsingangen en -uitgangen Ingang externe afstandsbediening: Geen spanningsingang (contact/vaste toestand) Externe uitgang OK/N.I.O./FAIL/MEASURE: PhotoMOS-uitgang Nominale belasting: 24 VDC, 0,5 A Maximale schakelweerstand: 50 mΩ Interfaces LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) USB 2.0-poorten: 6 aansluitingen (voorkant: 2, achterkant: 4) Opslag Harde schijf: 500 GB Omgevingscondities Omgevingstemperatuur: +10 tot 35° C Relatieve vochtigheid: 20 tot 80% (geen condensatie) Vervuilingsgraad: 2 Overspanningscategorie: II Verlichtingssysteem Doorvallend licht: Telecentrisch doorschijnend licht Invallend licht: Vierdelige verlichting vanuit gemarkeerde hoeken (elektrisch), spleetringverlichting Objecttabel XY-objecttabel: Bewegingsbereik: 100 mm x 100 mm (elektrisch) Max. Belastbaarheid: 5 kg Z-object tafel: Bewegingsbereik: 75 mm (elektrisch) Stroomvoorziening Voedingsspanning: 100 tot 240 AC, 50/60 Hz Stroomverbruik: Max. 430 VA Gewicht (kg) Controller: Ca. 8 kg Meetkop: ca. 31 kg
