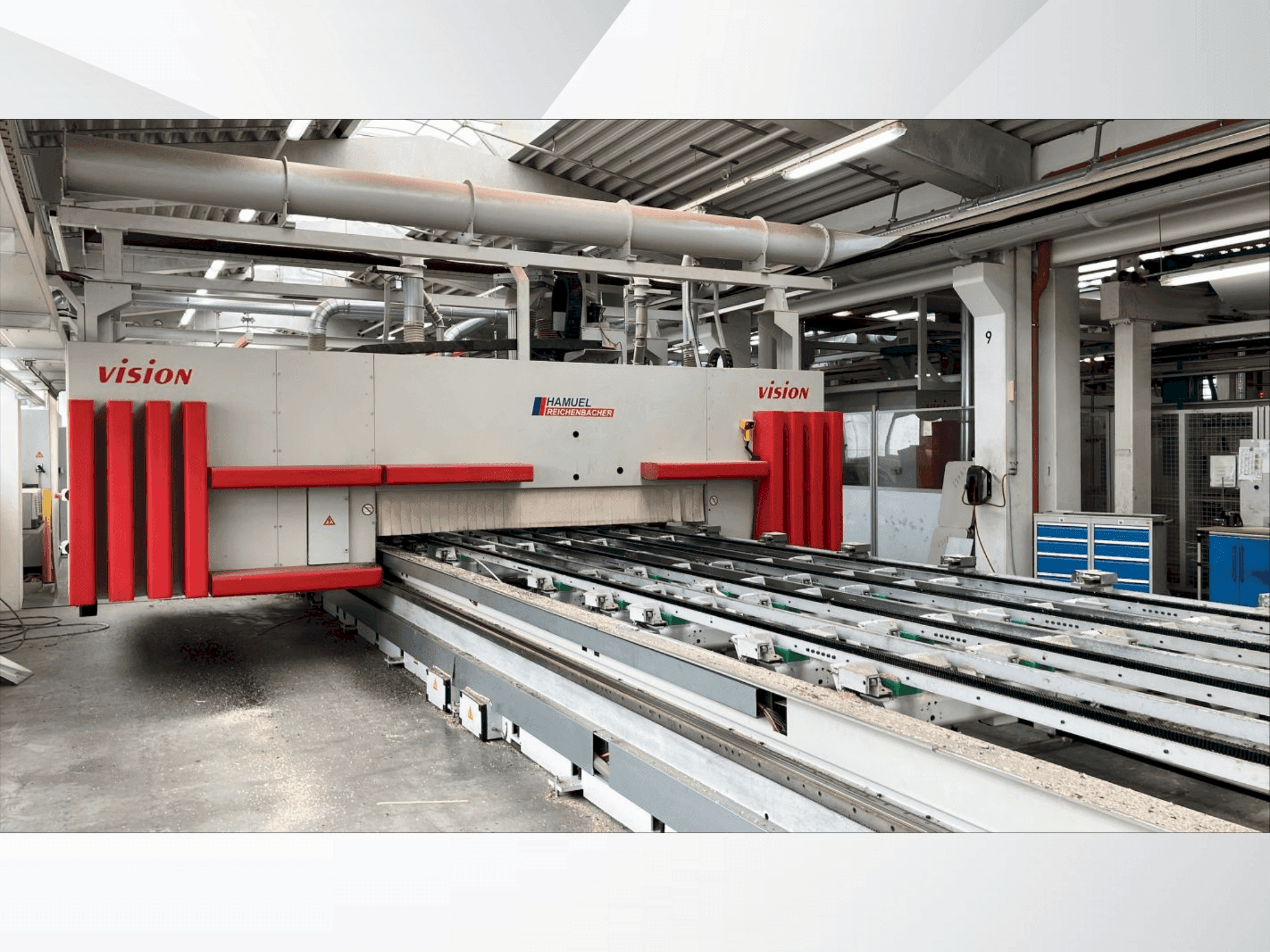

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Aanvullende uitrusting

• Automatisch verstelbare steuntafel met vacuümpinnen
• Vacuümzuigplaten ingebouwd in het vaste machinebed
• Maakt flexibele en veilige positionering van onderdelen mogelijk

Voordelen van de machine

Kwalitatieve machinevoordelen

• U2 tot u10 assen: dragerbeweging
• De machine heeft maximumsnelheden van 60 m/min op de x- en y-as, 20 m/min op de z-as, tot 90°/s op de b- en c-as, en biedt een traploos programmeerbare aanzet in het x/y-vlak langs elk pad.
• Vacuümpennen: 72 eenheden, Ø100 mm
• Slag: 100 mm
• Effectieve slag: 25 mm (boven basisband)
• Het vacuümcarrièresysteem bestaat uit 9 door een elektromotor aangedreven sledes, elk met een slagbereik van ±1000 mm, een minimumafstand van 300 mm (meestal ~1000 mm) en uitgerust met 8 vacuümzuignappen (Ø100 mm) in een 1-2-2-2-1 patroon, vacuümbewaking en blaasmonden voor padreiniging, waarbij alle sledes aan beide zijden door elektromotoren worden aangedreven.

Technische voordelen van de machine

• Bedieningspaneel: 17" tft flatscreen
• Besturingssysteem: windows 7
• Beeldschermcomputer: pcu 50. 5
• Gebruikersinterface: hmi-bediening
• X1/x2 assen: ca. 8540 mm - longitudinale portaalbeweging
• Y1-as: ca. 2500 mm - dwarse eenheidsbeweging
• Z1-as: ca. 480 mm - verticale eenheidsbeweging
• B1-as: ±180° - zwenkbeweging
• C1-as: 360° - roterende beweging
• X3-as: beweging booreenheid onder vloer

Extra informatie

Machine nog steeds onder stroom
