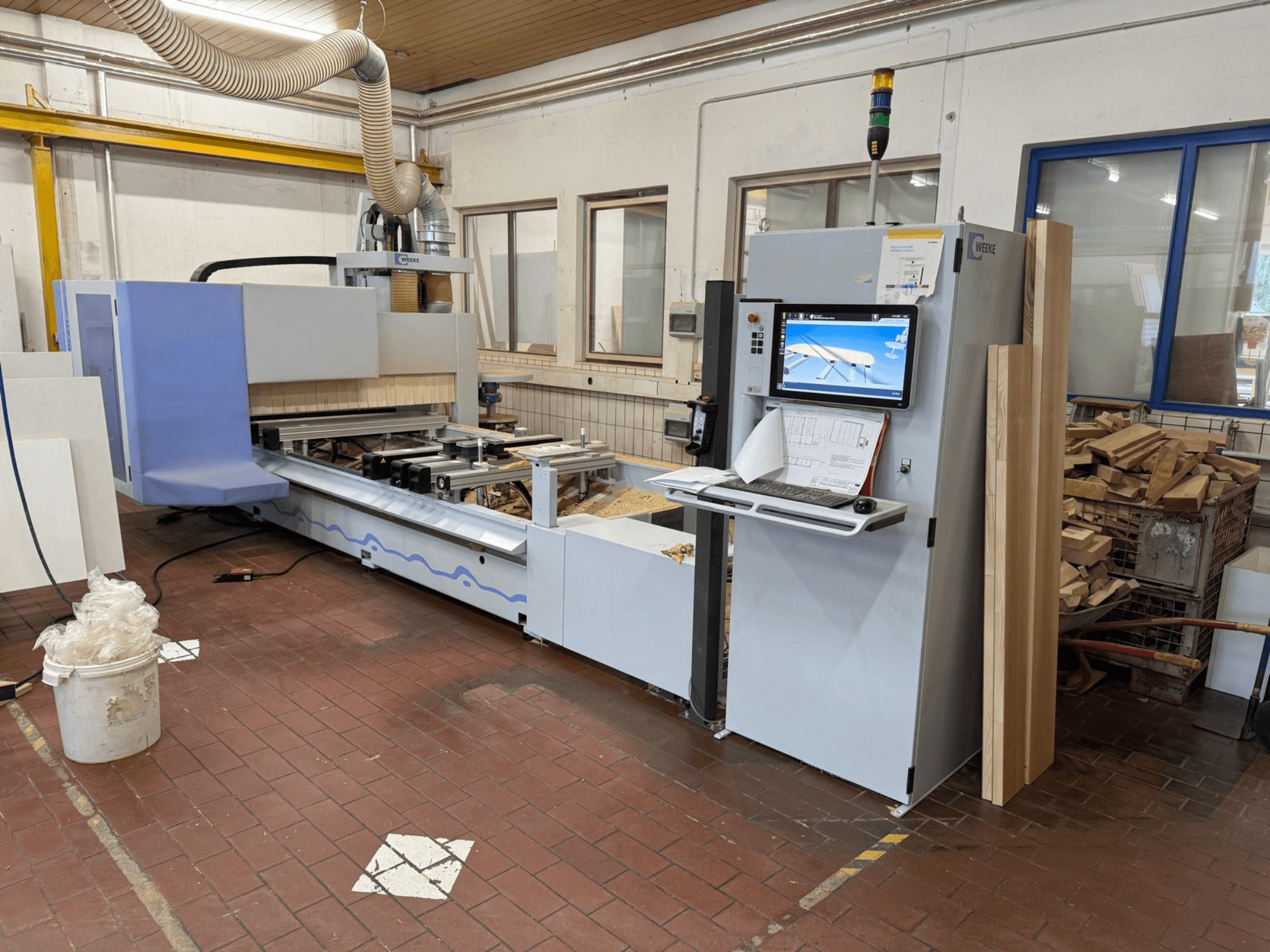

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Snelheid X/Y-as: 70 m/min

• Snelheid Z-as: 20 m/min

• Lengte werktafel X: 3250 mm

• Bruikbare tafellengte Y: 1150 mm

• Vrije hoogte werkstuk: 1250 mm

• Optionele bruikbare tafellengte Y: 1400 mm

• Optionele vrije hoogte werkstuk: 1600 mm

• Tafeldikte Z: 125 mm

• Vrije hoogte werkstuk: 225 mm

• Werkstuksteunen: 6

• Vacuümvelden: 2

• Capaciteit vacuümgenerator: 70/84 m³/h bij 50/60 Hz

• Vacuümzuignappen: 12 × 114 × 160 × 100 mm

• Extra vacuümzuignappen: 2 × 125 × 75 × 100 mm

• Pneumatische zijdelingse aanslagen: 2

• Pneumatische lengte-aanslagen: 6

• Handmatig inklapbare aanslagen: 4

• HPL-positioneringshulpmiddelen: 4

• Laserpositionering van vacuümzuignappen: Ja

• Lasertype: kruisdraadprojectie

• Hoofdgebruik: 1455 uur

• Secundair gebruik: 743 uur

• Gebruiksduur: 8586 uur

Spindel / Boren / Gereedschap

• Hoofdspil: F1-HSK63-12 kW

• Spiltoerental: 1250–24.000 tpm

• Spindelvermogen: tot 10/12 kW

• Spilinterface: HSK63

• Spindelkoeling: Luchtgekoeld

• Spil-smering: permanent gesmeerd

• C-as: 360° interpolerende as

• Verticale booreenheid: V12 High Speed 7500

• Verticale boorsnelheid: 1500–7500 tpm

• Vermogen verticaal boren: 2,3 kW

• Verticale boordiepte: max. 38 mm

• Verticale boordiepte met speciale boor: max. 55 mm

• Maximale diameter verticale boor: 35 mm

• Verticale boorhouder: Ø 10 mm

• Verticale spindelsteek: 32 mm

• Horizontale booreenheid: H4X/2Y

• Horizontale boorspindels: 6

• Opstelling horizontale spindels: 4 in X / 2 in Y

• Horizontale boorsnelheid: 1500–7500 tpm

• Horizontale boordiepte: max. 38 mm

• Maximale diameter horizontale boor: 20 mm

• Groefzaagunit: N1 X-Y 90°

• Draaibereik groefzaag: 90°

• Zaagdiepte groefzaag: 30 mm

• Diameter groefzaag: 125 mm

• Dikte groefzaagblad: max. 5 mm

• Toerental groefzaag: 1500–7500 tpm

• Gereedschapsmagazijn: W14

• Capaciteit gereedschapsmagazijn: 14 gereedschappen

• Gereedschapsinterface: HSK63

• Maximaal gereedschapsgewicht: 6 kg

• Maximale gereedschapsdiameter bij vol magazijn: 130 mm

• Maximale gereedschapsdiameter bij vrije aangrenzende posities: 260 mm

• Gereedschapswisseltijd: ca. 12–18 s

FLEX5+ / Besturing / Uitrusting

• HP FLEX5+-aggregaat: zagen / frezen / boren

• FLEX5+-freesdraaibereik: 0–100°

• FLEX5+ draaibereik boren: 0–100°

• FLEX5+ Zwenkbereik zagen: 0–90°

• FLEX5+ Maximale freesdiameter: 20 mm

• FLEX5+ Maximale diameter boorgereedschap: 10 mm

• FLEX5+ Maximale zaagsnelheid: 15.000 tpm

• FLEX5+ gereedschapsinterface: WFC40-25

• Besturingssysteem: HOMAG Group powerTouch

• CNC-besturing: powerControl PC86

• Scherm: 21,5" Full HD multitouch

• Processor: Intel Core 2 Duo

• Harde schijf: min. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Besturingssysteem: Windows 7 Professional

• Software: woodWOP

• Hulp bij het laden van de automatische gereedschapswisselaar: Ja

• TeleserviceNet: Ja

• Elektrische voeding: 400 V

• Frequentie: 50/60 Hz

• Omgevingstemperatuur: +10 °C tot +40 °C

• CE-veiligheidsuitrusting: Ja

• Voedingsspanning: 400 V / 230 V

• Fase: 3-fasig

• Frequentie: 50 Hz

• Maximale bedrijfsstroom bij volledige belasting: 38 A

• Zekering: 50 A

• Stuurspanning: 24 V

• CE-markering

• Wordt zonder gereedschap geleverd

Op verzoek kunnen wij ook geschikte afzuigsystemen (waarvoor momenteel in Duitsland subsidie beschikbaar is) en persluchtoplossingen aanbieden
