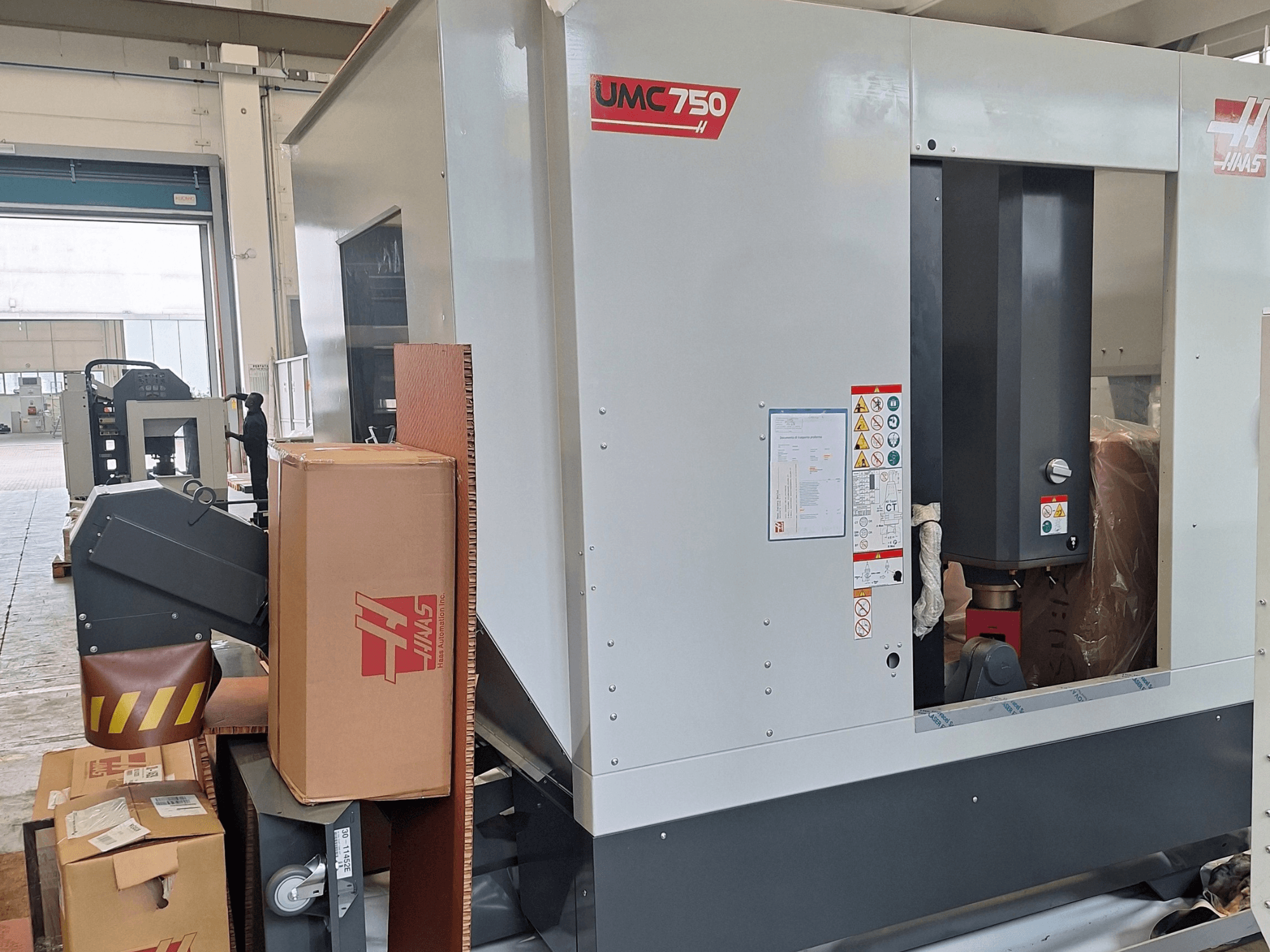

HAAS - UMC-750IT-MIL-HAA-2025-00001

Werktijden: 0

Showroommachine

Afstand spilpunt tot draaiplateau (~ max.): 24,0 inch / 610 mm

Afstand spilpunt tot draaiplateau (~ min): 4,0 inch / 102 mm

Max. koppel spindel: 90,0 ft-lbf bij 2000 rpm / 122,0 Nm bij 2000 rpm

Aandrijfsysteem spil: inline directe aandrijving

Spilconus: CT40 | BT40 | HSK-A63

Smering spindellagers: lucht-/olie-injectie

Spindelkoeling: vloeistofgekoeld

Verplaatsingsbereik B-as (kanteling): +120° tot -35°

Max. snelheid B-as: 170 °/sec

Continu koppel B-as: 2240 ft-lbf / 3037 Nm

Remkoppel B-as: 2000 ft-lbf / 2712 Nm

Verplaatsingsbereik C-as (rotatie): 360°

Max. snelheid C-as: 179 °/sec

C-as continu koppel: 1854 ft-lbf / 2514 Nm

Remkoppel C-as: 900 ft-lbf / 1220 Nm

Max. werkstukdraaicirkel: 27,0 inch / 686 mm

Diameter draaischijf: 19,70 inch / 500 mm

Max. gewicht op draaiplateau: 660 lb / 300,0 kg

Max. gewicht op draaiplateau met palletpool: 200 lb / 90,7 kg

Breedte T-gleuf: 0,626 inch tot 0,630 inch / 15,90 mm tot 16,00 mm

Aantal standaard T-gleuven: 7

Hartafstand T-gleuven: 2,48 inch / 63 mm

Max. snijvoortgang: 833 ipm / 21,2 m/min

Snelvoeding (X, Y, Z): 1200 ipm / 30,5 m/min

Max. stuwkracht X / Y: 3300 lbf / 14.680 N

Max. stuwkracht Z: 4050 lbf / 18.015 N

Type gereedschapswisselaar: zijdelings gemonteerde gereedschapswisselaar (SMTC)

Gereedschapscapaciteit: 30+1

Max. gereedschapsdiameter (volledig): 2,5 inch / 64 mm

Max. gereedschapsdiameter (aangrenzend leeg): 5,0 in / 127 mm

Max. gereedschapslengte: 12,00 in / 305 mm

Tijd tussen twee gereedschappen (gemiddeld): 1,80 s

Tijd tussen twee spanen (gemiddeld): 2,40 s

Capaciteit koelvloeistof: 55 gal / 208 L

Benodigde lucht: 4 scfm bij 100 psi / 113,0 L/min bij 6,9 bar

Min. luchtdruk: 80 psi / 5,5 bar

Elektrische ingangsspanning (wisselstroom, 3-fasig): 220 VAC (70 A) / 440 VAC (35 A)

Verzendgewicht (standaard): 14.250 lb / 6.463,8 kg
