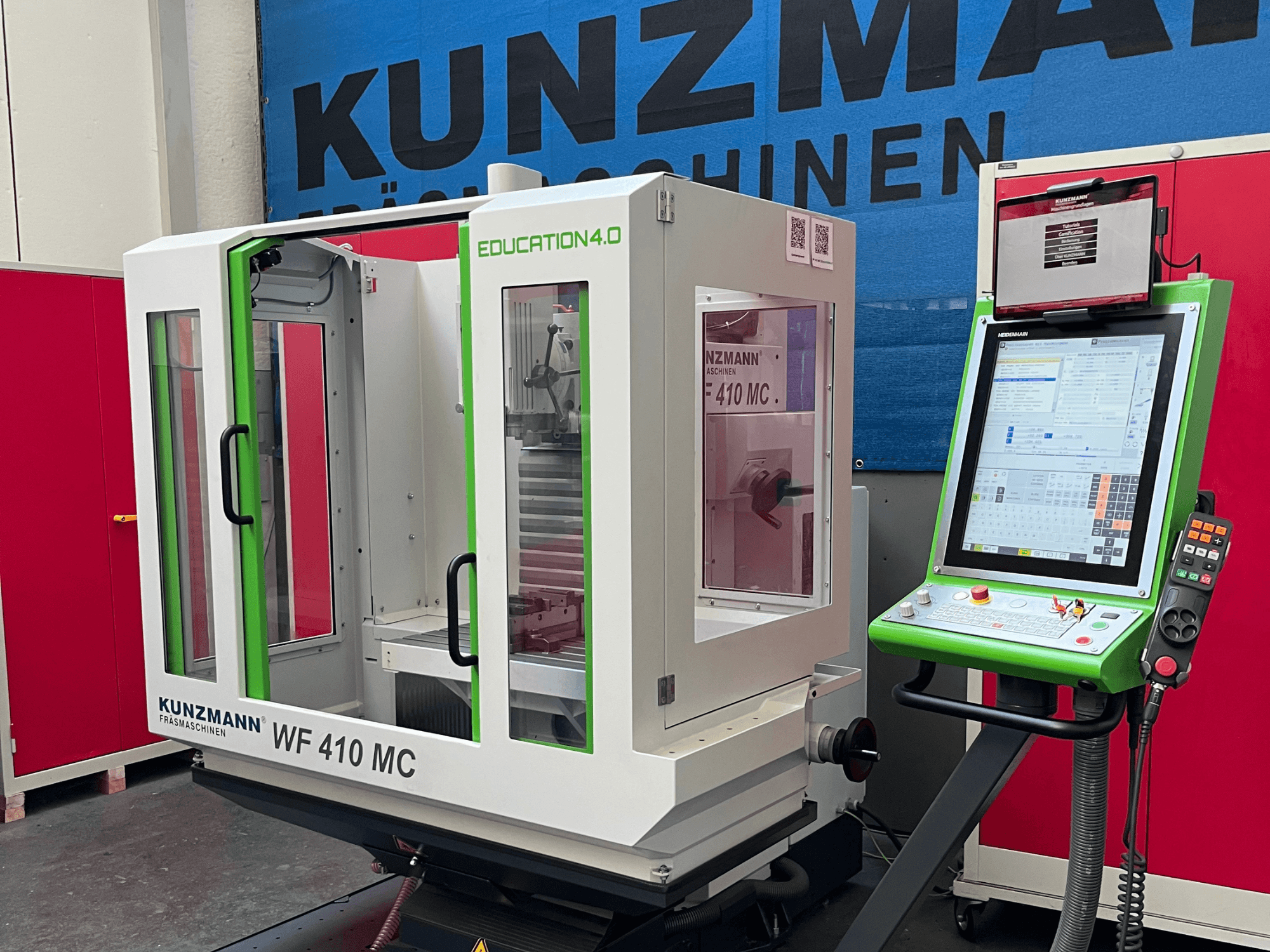

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Demonstratiemachine

- Bedrijfsuren machine: 910 uur

- Spindelvermogen S1-100% ED: 6,8 kW

- Spilvermogen S6-25% ED: 13,0 kW

- Spiltoerental (handmatige bediening): traploos instelbaar van 1 tot max. 4.500 tpm

- Spiltoerental (automatische bediening): traploos instelbaar van 1 tot max. 5.000 tpm

- Aandrijvingen: elektronisch geregelde, traploos regelbare servoaandrijving per as

- Snelle verplaatsing / voedingssnelheid X-, Y-, Z-as: traploos instelbaar tot max. 5 / 5 / 5 m/min

- Bedrijfsspanning: 400 V - Netfrequentie: 50 Hz - Aantal fasen: 3

- Nominale stroom: 24 A - Hoofdzekering: 32 A

- Kortsluitvermogen: 10 kA

- Opgenomen vermogen / Aansluitvermogen: ca. 17 kVA

- Stuurspanning: 24 V

- Installatiegewicht (basismachine): ca. 1.800 kg (incl. vloeistoffen, excl. opties/gereedschap)

- Max. transportgewicht: 2.030 kg

- Machineconstructie: FEM-geoptimaliseerde gietconstructie in dwarsslede-uitvoering

- Geleidingen: geharde en geslepen vlakke geleidingen in X-, Y- en Z-richting met metalen afdekkingen

- Aandrijfsysteem: kogelomloopspindels in alle assen

- Spilconus: SK 40 DIN ISO 7388-1 vorm AD met trekbout DIN ISO 7388-3 vorm AD (artikelnummer: 10-113300)

- Verticale freeskop: Zwenkbereik +/- 90°, handmatig uitschuifbare spil met draaiknop, slag 70 mm, vastklembaar, toerentalafhankelijke luchtkoeling, freesbescherming

- Gereedschapsklem: Automatische mechanische gereedschapsklem, klemkracht 10.000 N, hydraulische ontgrendeling

- Meetsysteem: Afstandsgecodeerde lineaire meetsystemen, direct, incrementeel, resolutie 0,001 mm

- Overbelastingsbeveiliging: Overbelastingsdetectie via aandrijf- en besturingstechniek

- Veiligheidshandwielen: Op alle 3 assen - Veiligheidsbehuizing: Spat- en spanenbeschermingscabine gemonteerd op spanenbak, verticaal meebewegend met de as, eindschakelaar beveiligd, 2 schuifdeuren aan de voorkant, 1 draaideur rechts, kijkvensters aan alle zijden

- Bedieningspaneel: gemonteerd op een lange, zwenkbare arm aan de basis, draaibaar

- Smering: Automatische centrale smering met initiële smeermiddelvulling en aan de voorzijde gemonteerde aparte afvaloliecontainer

- Koelsysteem: Vrijstaand reservoir, inhoud 66 L (SKU: 10-450111-03)

- Machinelamp: flexibele LED-armlamp

- Nivelleerelementen: 1 set = 4 stuks

- Vaste hoektafel: Klemoppervlak 650 x 375 mm, 5 T-gleuven 14 H7 (steek 63 mm), max. draagvermogen 250 kg (artikelnr.: 10-470050-02)

- Besturingseenheid: HEIDENHAIN TNC 620 FS met functionele veiligheid

- Scherm: 19" verticaal touchscreen

- Opslagcapaciteit: 30 GB totaal, 7,7 GB programmageheugen (Compact Flash CFR)

- Verwerkingstijd per blok: 1,5 ms - Data-interfaces: USB, Fast Ethernet 1000 Base-T

- Elektronisch handwiel: HEIDENHAIN HR 510 FS met geïntegreerde asknoppen, aanvoer en noodstop (SKU: 10-112862-01)

- Automatische uitschakelfunctie: automatische uitschakeling na afsluiten of aan het einde van het programma (SKU: 10-113785)

- Voorbereidingsset voor tastsysteem: voor TS 460-tastsysteem en TT 460-gereedschapinsteller, inclusief SE 660-ontvanger (artikelnummer: 10-113028)

- Hybride leerpakket: Surface Pro-tablet-pc met ~13" touchscreen en dockingstation, WLAN-router, antidiefstalapparaat, verstelbare tablethouder (7"-13") met magnetische bevestigingen, interactieve trainingssoftware en gamificatiemodules (SKU: 10-119102)

- Besturingssoftware: NC-software versie 817601 18 SP4 Hotfix3 FS
