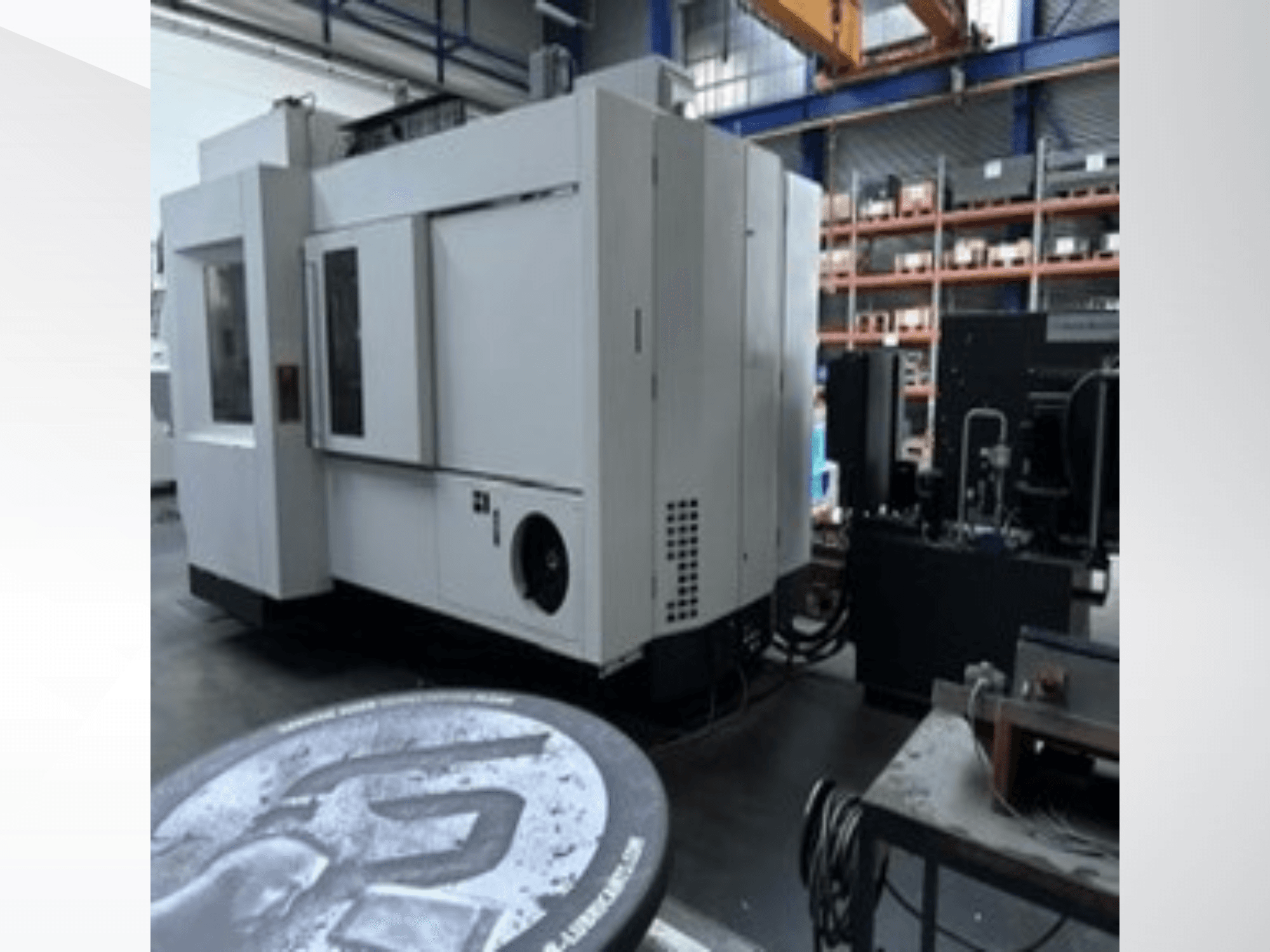

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Besturingseenheid: Heidenhain iTNC 530 HSCI FS (MC 6541 met HDR en Core i7-3 1,7 GHz dual-core processor, 15,1" kleuren-TFT)

- Verplaatsingsbereik X-as: 1350 mm

- Y-asverplaatsing: 1150 mm

- Verplaatsingsbereik Z-as (horizontale spil): 895 mm

- Verplaatsing Z-as (verticale spil): 700 mm

- Uitstrek van de motorspindel ten opzichte van de Z-as: 700 mm

- Bereik zwenkas A: +16° tot -120° (totaal bereik 136°)

- Bereik rotatieas C: n x 360°

- Gelijktijdige assen: 5 / 5 gelijktijdig

- Diameter draaitafel: Ø 1100 mm (aan 2 zijden afgevlakt tot 1000 mm)

- Centrering van de tafel: Ø 50 H6

- T-gleuven: 9 gleuven, afstand 100 mm, breedte 18 H12

- Max. tafelbelasting (gecentreerd): 1600 kg

- Klemkracht tafel: 8000 Nm

- Aandrijfkoppel tafel (100% ED / max.): 1130 Nm / 2300 Nm

- Max. tafelsnelheid: 40 omw/min

- Eilop / Aanstuur snelheid (X, Y): 15 / 32 m/min

- Eilopvoeding / voedingssnelheid (Z): 15 / 32 m/min

- Draaisnelheid / snelle verplaatsing (A-as): 11 / 20 rpm (4000 / 7200 °/min)

- Max. aanvoerkracht: 10 kN

- Versnelling: 4 m/s²

- Spiltoerental: 0 - 15.000 tpm

- Spilconus: HSK-A63 (DIN 69893-1)

- Spindelvermogen (S6 40% ED): 38 kW

- Spindelkoppel (S6 40% ED): 193 Nm

- Capaciteit gereedschapsmagazijn: 46 posities (HSK-A63)

- Max. gereedschapsdiameter: 80 mm (volledig geladen) / 130 mm (gedeeltelijk geladen)

- Max. gereedschapslengte: 300 mm

- Max. gereedschapsgewicht: 8 kg

- Max. belasting gereedschapsmagazijn: 200 kg

- Spanen-tot-spanen-tijd: ca. 11 s

- Koelvloeistof- en spanenbeheer: spanentransporteur met interne koelvloeistoftoevoer (IKZ 18-80 bar, frequentiegeregeld), 30 µm-bandfilterunit, handwasstation

- Externe koelvloeistoftoevoer: 7 bar, 28 l/min

- Luchtstroom door de spil: Ja (tot 10 bar)

- Meet- en kalibratiesystemen: Renishaw OMP60 HSK-A63 3D-infraroodtastkop, Renishaw NC4 2-delig laser-gereedschapsmeetsysteem, KinematicsOpt

- Slimme machinefuncties: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC-toegang op afstand via het netwerk, rConnect Live-hulp op afstand

- Bedrijfsuren:

* Besturing aan (Steuerung ein): 46.889 uur 58 min 07 s

* Machine aan (Maschine ein): 42.786 uur 48 min 49 s

* Programma-uitvoering (Programmlauf): 9.929 uur 46 min 01 s

* Aandrijvingen aan (Antriebe Ein): 34.546 uur 44 min 31 s

* Spil aan (Spindel Ein): 5.660 uur 25 min 27 s

- Belangrijkste punten uit het onderhouds-/reparatielogboek:

* Spil vervangen op 10-11-2021 (GF-spil voor 2/782) met nieuwe assemblage op 29-11-2021

* Harde schijf vervangen op 23-12-2022

* Aandrijfeenheid vervangen op 24-05-2023

* Draadovergang (Drehdurchführung) vervangen op 07-09-2023

* A-as uitgelijnd en spil afgesteld op 21-02-2026

- Bedrijfsspanning: 3x 400 V (+6%/-10%), 50 Hz

- Aangesloten vermogen: 67 kVA / 61 kW (met IKZ)

- Zekering: 125 A

- Persluchttoevoer: 6 + 0,5 bar, ca. 300 l/min
