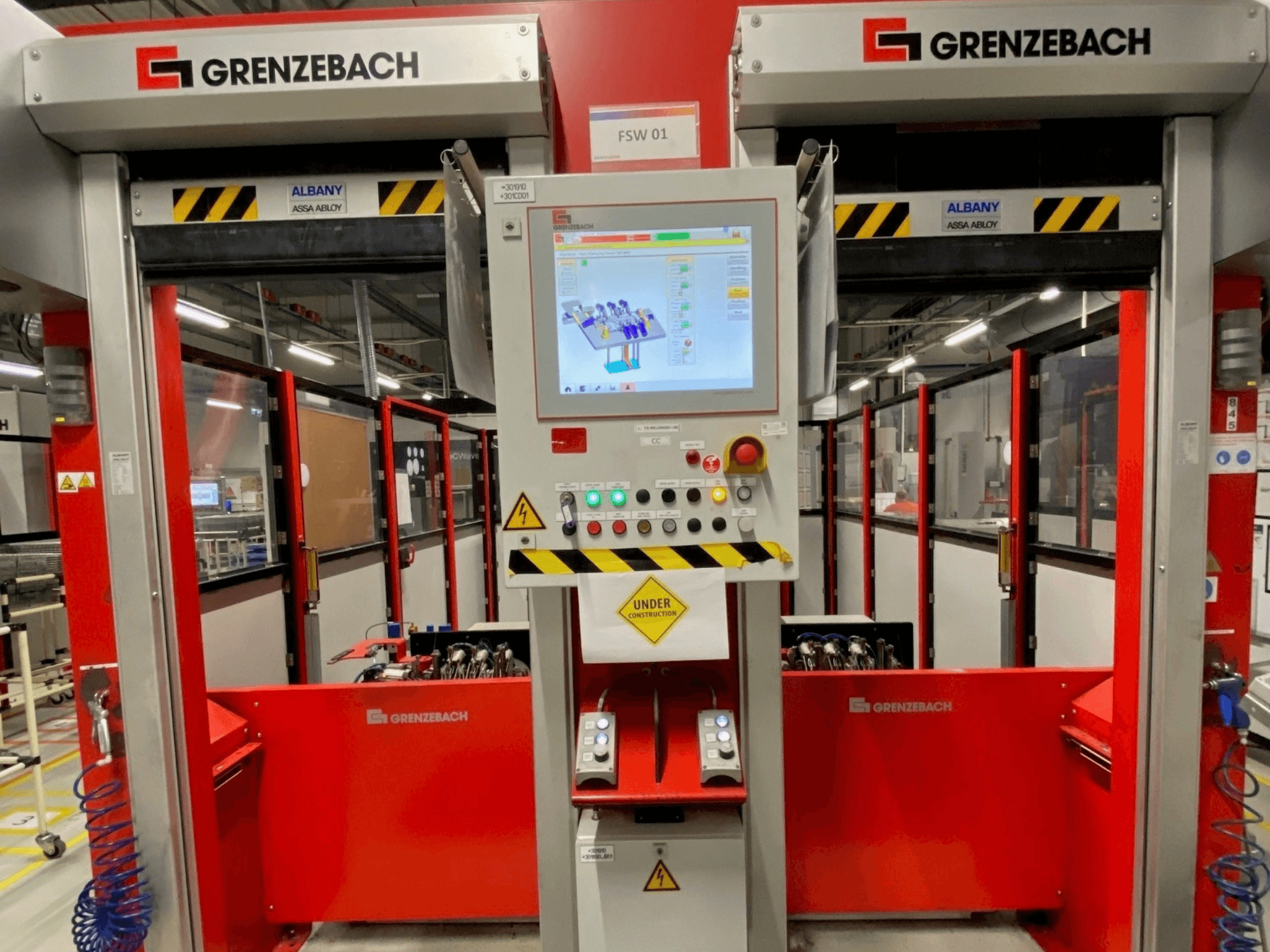

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Herhaalbaarheid van de positie: ±0,08 mm

• Werkvolume: 68 m³

• Montagepositie: Vloer

• Beschermingsklasse: IP65

• Verticale proceskracht: 8.000 N

• Horizontale proceskracht: 8.000 N

• Besturing: KUKA KR C4

FSW-spil

• Fabrikant: MAG IAS

• Type: FSW2.2 / HSK63

• Gereedschapshouder: HSK 63 A

• Max. spiltoerental: 10.000 t/min

• Nominaal spiltoerental: ca. 3.900 tpm

• Nominaal koppel S1: 42 Nm

• Max. koppel S6 40 %: 52 Nm

• Nominaal spind vermogen S1: ca. 17 kW

• Motortype: Asynchroon

• Nominale motorstroom: 33 A

• Koeling: water/glycol (max. 5 bar)

• Gewicht spil: 90 kg

• Max. spindeldiameter: 300 mm

• Geschatte spindellengte: 285 mm

• Lagertype: Hybride

• Lagerdiameter: 80 mm

Gereedschapsklem

• Systeem: MAPAL KS 63-08

• Intrekkracht: 18 kN

• Gereedschapsklem: handmatig

• Spindelkrachtsensoren: 3 × 120°

Werkstukopspanning / hydraulica

• Fabrikant: Römheld

• Hydrauliekaggregaat: 8457-104

• Max. werkdruk: 200 bar

• Instelling bedrijfsdruk: 150 bar

• Debiet: 2,0 l/min

• Tankinhoud: 27 l

• Hydraulisch medium: HLP 32

• Motorvermogen: 0,75 kW

• Voeding: 400 V / 50 Hz

Elektrisch / voorzieningen

• Bedrijfsspanning: 400 V

• Frequentie: 50 Hz

• Stuurspanning: 24 V DC

• Stroomverbruik: ca. 28 kW

• Minimale persluchtdruk: 6 bar

• Persluchtverbruik: ca. 4 m³/h

Extra uitrusting

• Behuizing robotcel: 301.910 + MCC01

• Veiligheidsdeur: Assa Abloy Albany RP 300 (EN 13241-1)

• Beveiliging van het werkgebied: Lichtgordijnen

• Hydraulisch klemmechanisme (Römheld HPU 8457-104)

• Spindelkoelunit (water/glycol)

• KUKA KR C4-besturingskast

• Handbedieningspaneel
