Gebruikte Gildemeister SPEED 32/10 lineair | Draaien

Toon in de originele taal

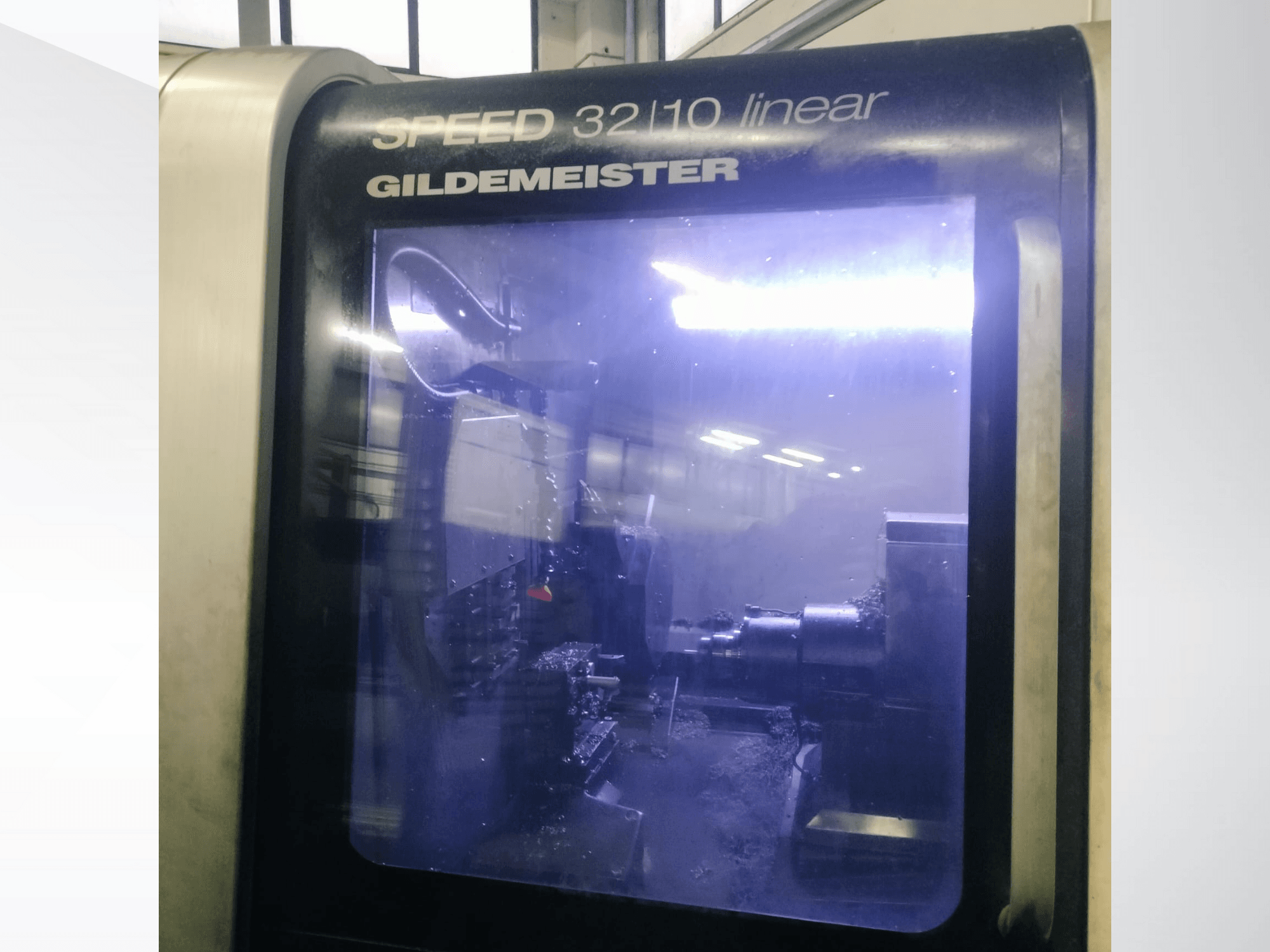

Deze 4-assige Gildemeister SPEED 32/10 lineair werd vervaardigd in 2008. Ze beschikt over een CNC Fanuc 310iS besturing, een hoofdspil met een stafcapaciteit van 33 mm en een maximum toerental van 8.000 tpm. De machine biedt robuuste multitasking mogelijkheden met in totaal 16 aangedreven gereedschapstations en een revolver voor efficiënte bewerking. Als je op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Gildemeister SPEED 32/10 machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

merk: Gildemeister
jaar: 2008
MODEL: SPEED 32/10 linear
toepassingstype: Draaien
Vestiging: Italië
machinetype: Horizontale draaimachine
merk bedieningseenheid: FANUC

Technische Informatie - Gildemeister SPEED 32/10 linear

Besturingseenheid

Besturingsmerk: FANUC
Besturingsmodel: Fanuc 310

Extra informatie

CNC: Fanuc 310iS
Type paneel: SlimLine
Scherm: 15" TFT kleur
Gestuurde spindels (inclusief C-assen): 2
Gestuurde assen: 8
Kanalen: 3
Staafcapaciteit: 33 mm (36 mm max)
Binnendiameter trekbuis: 46 mm
Maximumsnelheid: 8000 rpm
Nominaal koppel (S1): 24 Nm
Nominaal vermogen (S1): 5,5 kW
Binnendiameter trekbuis: 38 mm
Maximumsnelheid: 8000 tpm
Nominaal koppel (S1): 9,4 Nm
Nominaal vermogen (S1): 3,7 kW
As X1
- Slag: 50 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 10 m/s²
- Nominale stuwkracht (S1): 1200 N
As Y1
- Slag: 350 mm
- Maximumsnelheid: 30 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 5000 N
As Z1
- Slag: 320 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 2500 N
As X2
- Slag: 310 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 2500 N
As Z2
- Slag: 320 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 2500 N
As X3
- Slag: 80 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 1200 N
As Y3
- Slag: 60 mm (±30 mm)
- Maximumsnelheid: 18 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 5000 N
As Z3
- Slag: 150 mm
- Maximumsnelheid: 40 m/min
- Maximale versnelling: 5 m/s²
- Nominale stuwkracht (S1): 2500 N
Revolver
- Totaal aantal stations: 16
- Vaste externe gereedschappen: 8
- Schachtmaat gereedschap: 16×16 mm
- Stations voor aangedreven gereedschap: 16
- Type spantang: ESX/ER 20
- Maximaal aangedreven toerental: 5000 rpm
- Nominaal koppel (S1): 4,8 Nm
- Nominaal vermogen (S1): 1,5 kW
Gereedschap
Gereedschaphouder slede 1
- Totaal aantal stations: 10
- Vast extern gereedschap: 6
- Schachtmaat gereedschap: 16×16 mm
- Aangedreven gereedschap: 4
- Type spantang: ESX/ER 20
- Maximaal aangedreven toerental (GEO 7-9): 5000 tpm
- Nominaal koppel (S1): 2,19 Nm
- Nominaal vermogen (S1): 0,55 kW
- Secundair aangedreven toerental (GEO 8-10): 3333 tpm
- Nominaal koppel (S1): 3,28 Nm
- Nominaal vermogen (S1): 0,55 kW
Werkschuif achter
- Totaal aantal stations: 4 + 2
- Interne vaste gereedschappen: 3
- Diameter gereedschapshouder: 25 mm
- Externe vaste gereedschappen: 1
- Aangedreven stations: 2
- Type spantang: ESX/ER 16
- Maximaal aangedreven toerental: 6000 tpm
- Nominaal koppel (S1): 1,75 Nm
- Nominaal vermogen (S1): 0,55 kW
Media

Smeersysteem
- Tankinhoud: 2,9 L
- Bedrijfsdruk: 30 bar
- Stoptijd: 7 minuten
- Cyclustijd in bedrijf: 30 seconden
- Type smeermiddel: Castrol Magna BD 68
Pneumatisch systeem
- Minimale werkdruk: 5 bar
- Maximale werkdruk: 6 bar
- Verbruik: 60 NL/min

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
