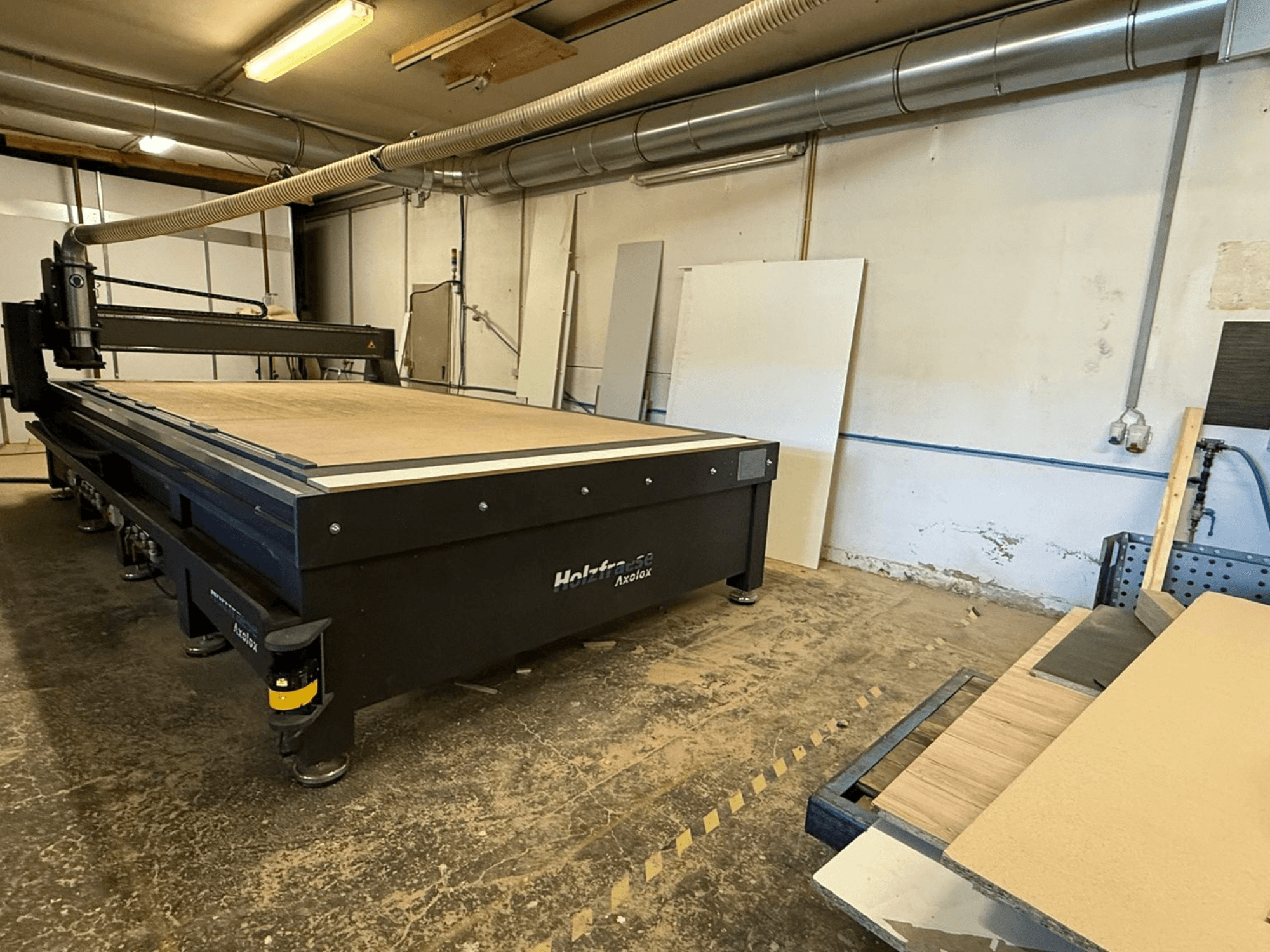

GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

• Model en afmetingen: CNC-houtfrees Axolox 4021 (19 mm Voorkleur), 4000 x 2100

• Constructie: Freestafel (X-as), portaal (Y-as), Z-as eenheid in compacte plaat, basisframe met verstelbare machinevoeten

• Freesbed/opspanplaat: 19 mm MDF; tafelopeningen in lengte- en dwarsrichting voorgemonteerd

• Mechanicaset: Profielgeleidingen met sledes, kogelomloopspindel, precisie tandheugel

• Hoogfrequent spindel: 2,2 kW, met wartelmoer, frequentieomvormer (VFD), netfilter, remweerstand en spantangset

• Stroomaansluiting (machine): 16 A, 400 V AC vereist

• Aansluiting stofafzuiging: Vereist een slang met een binnendiameter van 100 mm voor aansluiting op het bestaande stofafzuigsysteem van de klant

• Besturingsset (voorgemonteerd in kast): Besturingskabels, energiekettingen, planetaire tandwielkasten, stappenmotoren, hoogwaardige vermogenstrappen, voeding, ringkerntransformator; sensoren op elke as

• Automatische besturing: Schakelrelais voor automatische besturing van het bestaande afzuigsysteem

• Stofbescherming: Borstelafdichtingen

• Veiligheidsvoorzieningen (CE-conform): Reizend afzuigapparaat; laserscanner aan één kant gemonteerd voor bewaking van de werkruimte (275° veld, 5,5 m bereik)

• Handbediening: Alle machinefuncties, inclusief noodstop en dodemansknop

• Gereedschapslengtesensor: Meting gereedschapslengte en actieve nulpuntverschuiving

• Besturingssoftware/HMI: Beamicon2 (2020)

• Computer/HMI: Mini-pc met Windows 10 in ergonomische console; ingebouwde monitor, muis, toetsenbord

• Vacuümtafel: Freesbed ontworpen als vacuümtafel; zes verstelbare deelelementen; kruistafel van PE met MDF-bovenplaat

• Door klant geleverde opofferingsplaat voor vacuümtafel: 3 mm HDF, aan beide zijden onbewerkt, 3000 x 2100 mm

Extra uitrusting

• Vacuümpomp: Becker oliegesmeerde schottenpomp, capaciteit 360 m^3; stroomaansluiting 16 A, 400 V stekker vereist

• Extern stofafzuigsysteem en 100 mm slang (vereist voor aansluiting; niet inbegrepen bij de machine)

• CAD/CAM- en ontwerpsoftwarelicenties en -modules:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Houtfrees Editie (incl. 1 jaar ondersteuning)

  • SmartWOP-modules: CNC-verbinding - houtfrees; speciaal volume schuine kast; speciaal volume hoekkast; ruimteontwerp; automatisch nesten van panelen; Paneelplanner (onderdelen verplaatsen/bestellen/draaien op ruw materiaal)

  • RhinoNest uitbreiding voor Rhino 6.0 (nesten van onderdelen op panelen)
