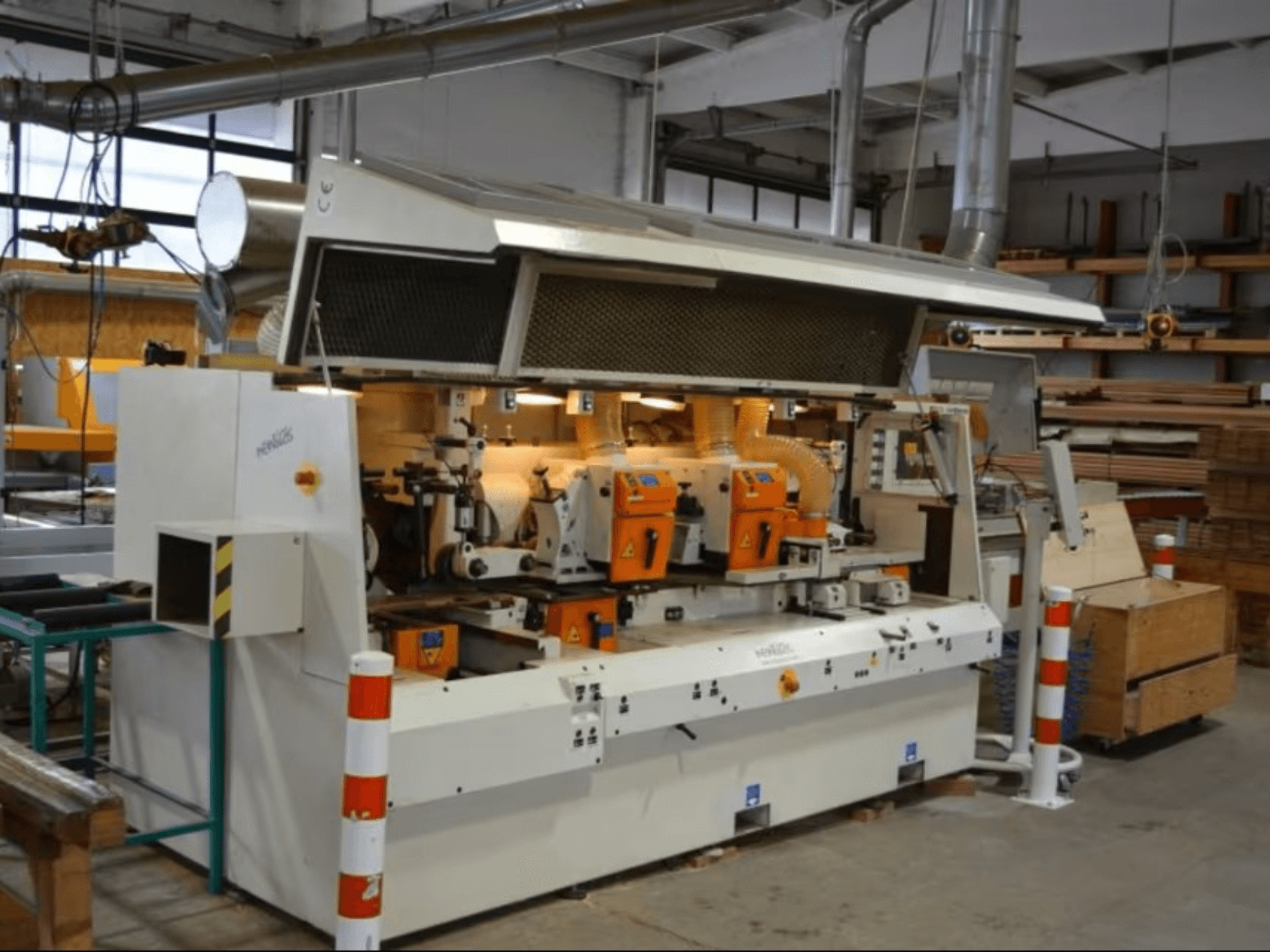

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Configuratie: 6 spindels + 1 universele spindel (UNIWELLE) = 7 assen; geschikt voor profileren/snijden

• Besturing: MOBILE 10 touchscreen

• Interface/Gereedschapsysteem: HSK 85S Powerlock; T-SET spindelsnelwissel; snelspansystemen

• Werkbereik:

  • Werkbreedte (afgewerkt): 15-240 mm

  • Werkhoogte (afgewerkt): tot 125 mm

  • Minimale werkstuklengte: 450 mm

• Spindels:

  • Snelheid: 6.000 / 8.300 tpm

  • Diameter: 40 mm

  • Montagelengte: verticaal 220 mm, horizontaal 250 mm

  • Axiale instelling: verticaal 75 mm, horizontaal 45 mm

  • Vluchtcirkeldiameter: dressers 120-140 mm; profielspindels 100-200 mm

  • Profieldiepte 2e onderas met gereedschap Ø200 mm: 15 mm

• Motoren:

  • Aanvoermotor: 4 kW (invertergestuurd)

  • Dressing/schaafspindel: 7,5 kW

  • Verticale spindel rechts: 7,5 kW (Powerlock HSK 85)

  • Verticale spindel links: 7,5 kW (Powerlock HSK 85)

  • Bovenste horizontale spindel 1: 7,5 kW (snelspannen)

  • Bovenste horizontale spindel 2: 7,5 kW (Powerlock HSK 85)

  • Onderste horizontale spindel: 7,5 kW (Powerlock HSK 85)

  • Universele spindel: 7,5 kW (snelspannen)

• Aanvoersysteem:

  • Aanvoersnelheid: 6-36 m/min (via omvormer)

  • Aanvoerrollen: Ø140 mm; 2 rollen 140 x 25 per aanvoeras

  • Motoraangedreven invoerwals in werktafel en uitvoertafel

  • Twee aanvoerunits na bovenste spindels om de centerafstand te verkleinen van 620 naar 450 mm

• Tafels en geleiders:

  • Lengte invoertafel: 2.500 mm

  • Verstelbereik voor aanvoertafel en aanvoergeleider: 10 mm

• Druk, geleiders en veiligheid:

  • Horizontale drukvoorziening vóór de schaafas met aan-/uitschakelaar

  • Horizontale drukvoorziening vóór de schaafas, schakelbaar vanaf bedieningspaneel

  • Pneumatische drukschoenen vóór de bovenste horizontale spindels

  • Drukschoenen vóór de horizontale spindelbescherming

  • Gehard inzetstuk in werktafel voor de schaafmachine

  • Verlichting in beschermkap

• Smering:

  • Geforceerde smering (basisuitrusting)

  • Handmatige centrale smering

  • Manuele pomp voor werktafel smering

• Positionering/afstelling:

  • Elektronische horizontale positionering

  • Elektronische instelling/afstelling gereedschapsdiameter

• Afzuiging:

  • Benodigde afzuigcapaciteit: min. 10,443 m³/h

• Overige:

  • Aan/uit-schakelaar voor aanvoereenheid vóór de schaafmachine

Extra uitrusting

• Afzuigslang inbegrepen

• Powerlock montagebeugel inbegrepen

• Gereedschap inbegrepen voor HSK-spindels; 240 mm freeskoppen geïnstalleerd op horizontale spindels

  • Opmerking: niet alle afgebeelde gereedschappen zijn inbegrepen

• Documentatie: onderdelencatalogus (8 volledige PDF-catalogi)
