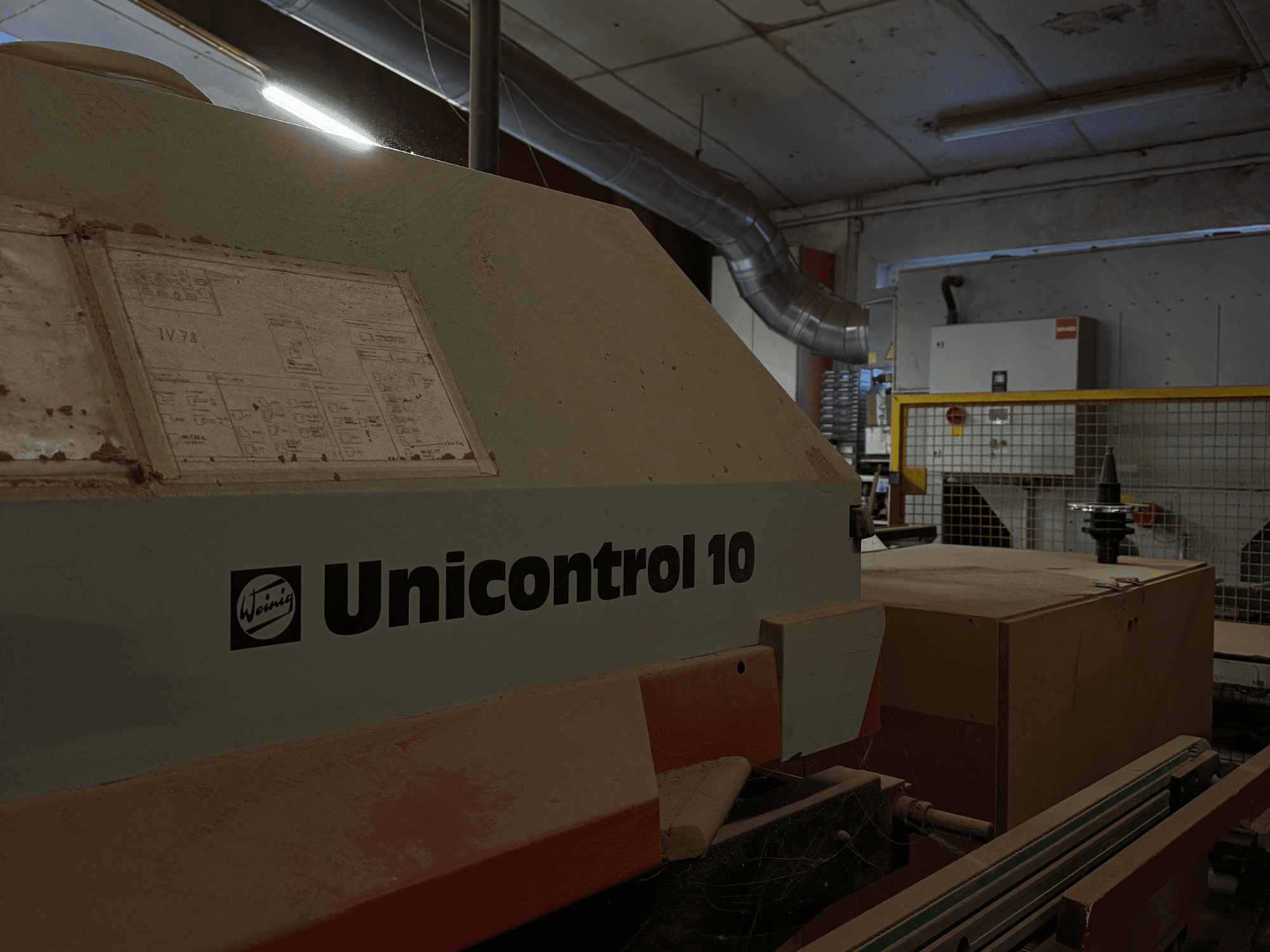

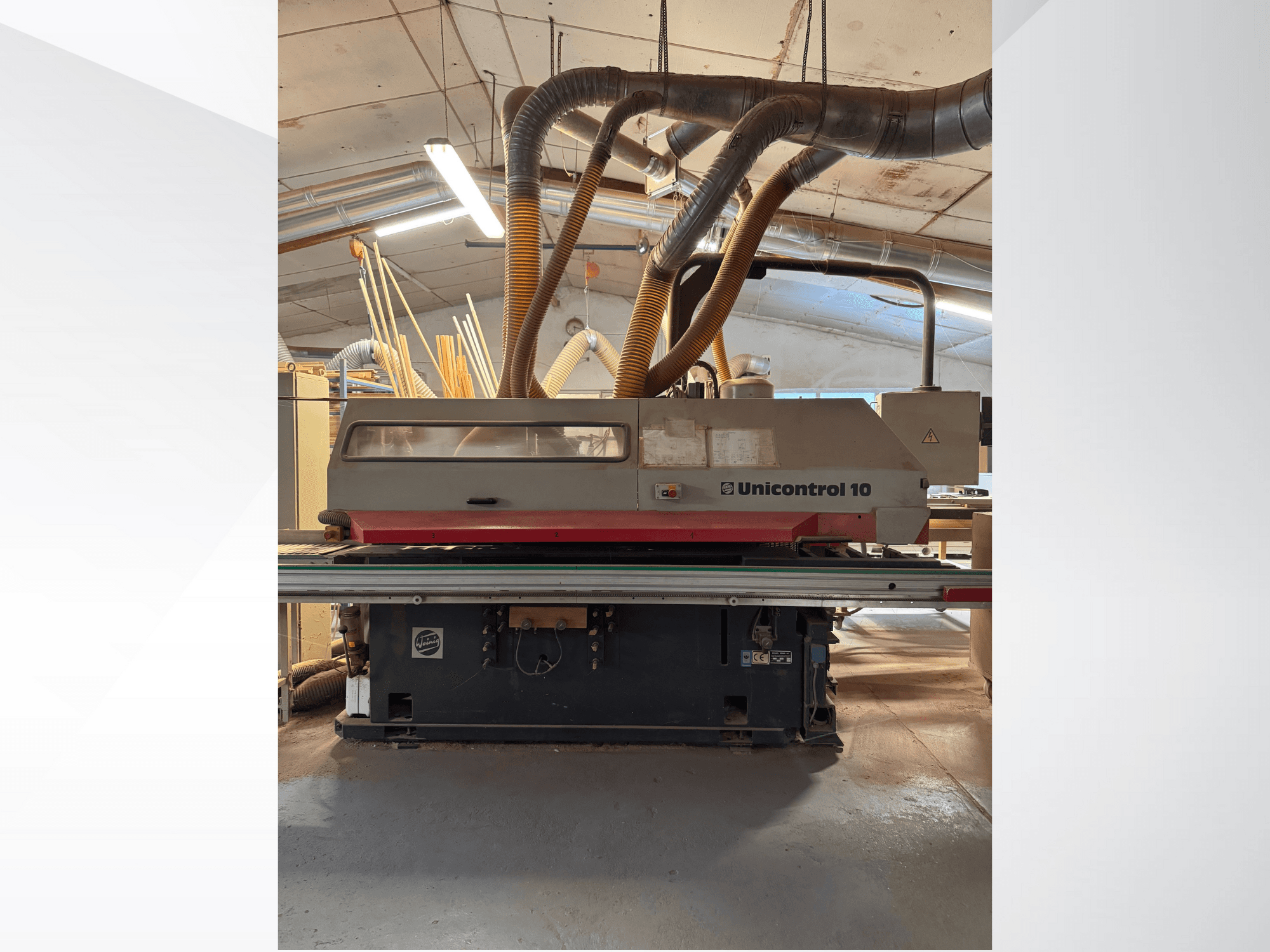

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Capaciteiten

  • Werkbreedte: 40-220 mm

  • Werkhoogte (langsbewerking): 40-100 mm

  • Werkhoogte (dwarsbewerking): 40-100 mm (tegenhouthoogte 80 mm)

  • Werkstuklengte (langs): min. 220 mm + 2 x penlengte

  • Werkstuklengte (dwars): min. 275 mm + 1 x penlengte met 320 mm gereedschapdiameter

• Aanvoer (dwarsbewerking)

  • Motorvermogen: 0,3 kW

  • Aanvoersnelheid: 3-25 m/min

  • Werkstukklemming: 2 spanklauwen

  • Lengteaanslag: met schaalverdeling en afleesloep voor kozijn- of vleugelbuitenmaten

  • Teller: pneumatisch geklokt, 4 posities (niet voor studioramen), tot houthoogte max. 80 mm

  • Verpakking met dubbele delen: aanvoer van enkele of dubbele delen, met dwarsscheiding en retentiesysteem

    • 1e deel (liggend op de aanslag) houtbreedte: 55-90 mm

    • 2e stuk houtbreedte: 130 mm

• Aanvoer (langsbewerking)

  • Motorvermogen: 2,2 kW

  • Aanvoersnelheid: 4-18 m/min (traploos instelbaar via frequentieomvormer)

  • Afstand invoerrollen: 100/120 mm

  • Breedte invoerrollen: 30/50 mm

  • Diameter invoerrollen: 95 mm

• Bewerkingseenheden

  • Afkortzaag

    • Motorvermogen: 3 kW

    • Spindeldiameter: 40 mm

    • Spiltoerental: 2800 rpm

    • Zwenkbereik gereedschap: max. 400 mm

    • Axiale instelling: pneumatisch tegen 4-voudige revolver

  • 1e spindel met pen en gleuf

    • Motorvermogen: 11 kW

    • Spindeldiameter: 50 mm

    • Spiltoerental: 3250 tpm

    • Zwenkbereik gereedschap: max. 320 mm

    • Lengte gereedschapsklemming: 320 mm

    • Axiaal verstelbereik: 240 mm

    • Aantal gereedschappen: 4 x 80 mm

    • Axiaalverstelling: hydraulisch

  • 1e profileerspindel

    • Motorvermogen: 11 kW

    • Spindeldiameter: 50 mm

    • Spiltoerental: 6000 rpm

    • Gereedschapsdiameter: max. 232 mm

    • Zwenkcirkel gereedschap nul: 130-140 mm

    • Lengte gereedschapsklemming: 320 mm

    • Axiaal/radiaal verstelbereik: 240/80 mm

    • Aantal gereedschapsposities: 4 x 80 mm

    • Axiale instelling: hydraulisch

  • 2e profileerspindel

    • Motorvermogen: 11 kW

    • Spindeldiameter: 50 mm

    • Spiltoerental: 6000 rpm

    • Gereedschapsdiameter: max. 232 mm

    • Nulpuntscirkel gereedschap: 130-140 mm

    • Lengte gereedschapsklemming: 320 mm

    • Axiaal/radiaal instelbereik: 240/80 mm

    • Aantal gereedschapsposities: 4 x 80 mm

    • Axiale instelling: hydraulisch

  • Mechanische spindelremmen

    • Voor profileerspindel(s)

    • Voor afkortzaag en profileer/zaag-eenheden

  • Profielfreesunit (horizontaal, boven; vóór laatste profielspindel)

    • Radiaal geïndexeerd: 2 posities

    • Axiaal geïndexeerd: 2 posities

    • Motorvermogen: 3 kW

    • Spindeldiameter: 40 mm

    • Spiltoerental: 5850 rpm

    • Zwenkbereik gereedschap: 130 mm

    • Lengte gereedschapsklemming: 40 mm

    • Axiaal verstelbereik: 52 mm

    • Radiaal verstelbereik: 125 mm

  • Profielfreesunit (verticaal, rechts; op het einde van de machine)

    • Radiaal geïndexeerd: 2 posities

    • Axiaal geïndexeerd: 2 posities

    • Motorvermogen: 3 kW

    • Spindeldiameter: 40 mm

    • Spiltoerental: 5850 tpm

    • Zwenkbereik gereedschap: 210 mm

    • Lengte gereedschapsklemming: 160 mm

    • Axiaal verstelbereik: 90 mm

    • Radiaal verstelbereik 100 mm

  • Lengte pen- en groefspindel (640 mm opspanlengte, in plaats van 320 mm spindel)

    • Motorvermogen: 15 kW

    • Spindelsnelheid: 2925 tpm

    • Aantal gereedschapsposities: 8 x 80 mm

    • Axiaal verstelbereik: 560 mm

Extra uitrusting

• Laser geleidingslicht voor afkortzaag voor sectieherkenning

• Studioraamapparaat

  • Zwenkbare lengteaanslag +/- 60° met elektronische digitale weergave en pneumatische klemming

  • Schuifbare tegenbalk

  • Speciale druk voor productie van schuine delen

  • Beperking: houtdikte max. 120 mm

  • Bij -60°: werkstukbreedte max. 110 mm met 80 mm penlengte, of max. 150 mm met tegenprofielen

• Freespakket

  • Synchronisatie-inrichting met automatische onderdompeling (op 1e profileerspindel)

  • Steunrail met glijdende riem

  • Hoog/laag geklokte aanvoerrol tot aan de 2e profileerspindel om de freesweg te verkorten

  • Software-uitbreiding met 100 vrij programmeerbare freestypes

• Twee axiaal geklokte aanvoerrollen tegenover beide profileerspindels voor productie van smalle, korte werkstukken

• Sportgeleider

  • Automatisch geklokte geleidingsbalk in de aanslag voor sportproductie

  • Sportsteunbalk van bovenaf in het gebied van de verticaal-rechts profielfreesunit aan het einde van de machine

• Elektronische hoogteverstelling voor aanvoer met elektronisch digitaal display

• Automatisch draaisysteem voor eenmansbediening, inclusief transportband be
