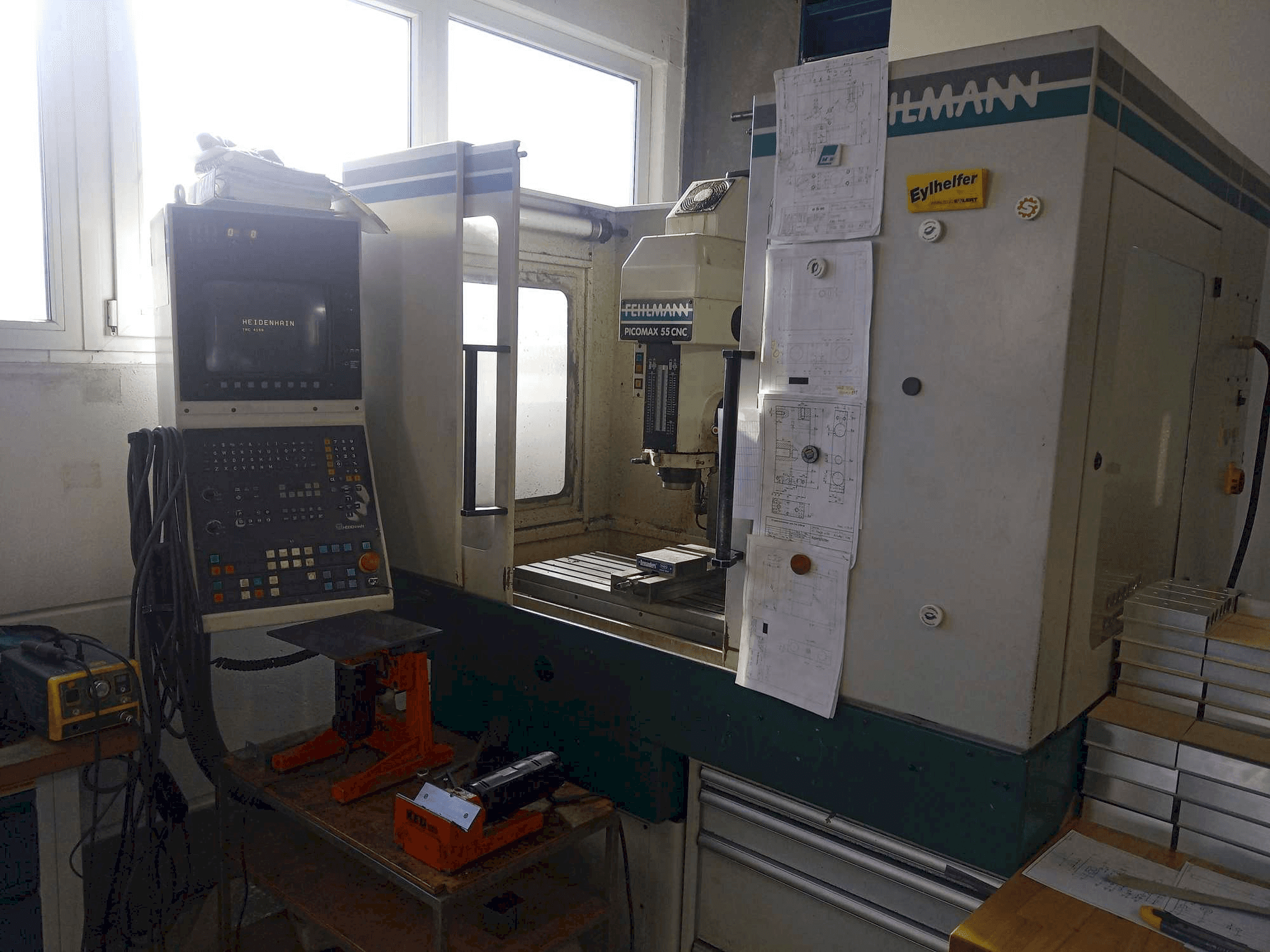

Vooraanzicht van FEHLMANN Picomax 55 CNC machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

FEHLMANN Picomax 55 CNC

Foto Gallerij

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Fehlmann Picomax 55 CNC-freesmachine

Toon in de originele taal

Deze Fehlmann Picomax 55 CNC freesmachine werd in 1998 vervaardigd in Zwitserland. Ze is uitgerust met een HEIDENHAIN 415B besturing en heeft 3 assen. De machine heeft een spindelsnelheid van 10000 rpm.

Overzicht

merk: FEHLMANN
jaar: 1998
MODEL: Picomax 55 CNC
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: CNC Freesmachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - FEHLMANN Picomax 55 CNC

Besturingseenheid

Model: 415 B
Merk: HEIDENHAIN

Hoofdaandrijving

Toerentalbereik spindel: 50-10000 1/MIN
Motorvermogen spindel: 7 kW
Aantal assen: 3

Beweging

X-as Beweging: 500 mm
Y-as Beweging: 250 mm
Z-as Beweging: 160 mm

Tafel

Buiten lengte: 885 mm
Buiten breedte: 320 mm
TSlots grootte: 5
Minimale afstand tussen verticale as en tafel: 120 mm
Maximale afstand tussen verticale as en tafel: 620 mm
Tafelbelasting: 50 kg

Extra informatie

Voordelen van de machine

Kwalitatieve machinevoordelen

Nauwkeurigheid (volgens vdi / dgq 3441)
Positietolerantie p-as(sen)
X/y 0. 005mm
Z/w 0. 010mm
Snelwisselsysteem voor gereedschap - sf 32
Herhaalbaarheid 0. 002 mm
Gereedschapwissel hydraulisch - via drukknoppen
Verandertijd (handmatig) sec ca. 3
Max. Koppel 70 nm
Dit is een 3-assige freesmachine met x-y-z - die wordt bestuurd met een extra spil w

Technische voordelen van de machine

Werkende elanden
X- en y-as: 1-11000 mm/min
Z-as 1-6000 mm/min
W-as 1-3600 mm/min
X- en y-as 6500 n
Z-as 8000 n
Resolutie afstandmeetsysteem
Direct meetsysteem via lineaire schaal - x / y / w-as
Indirect meetsysteem via roterende encoder - z-as
Resolutie in x, y, z en w assen - 0. 001 mm

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
