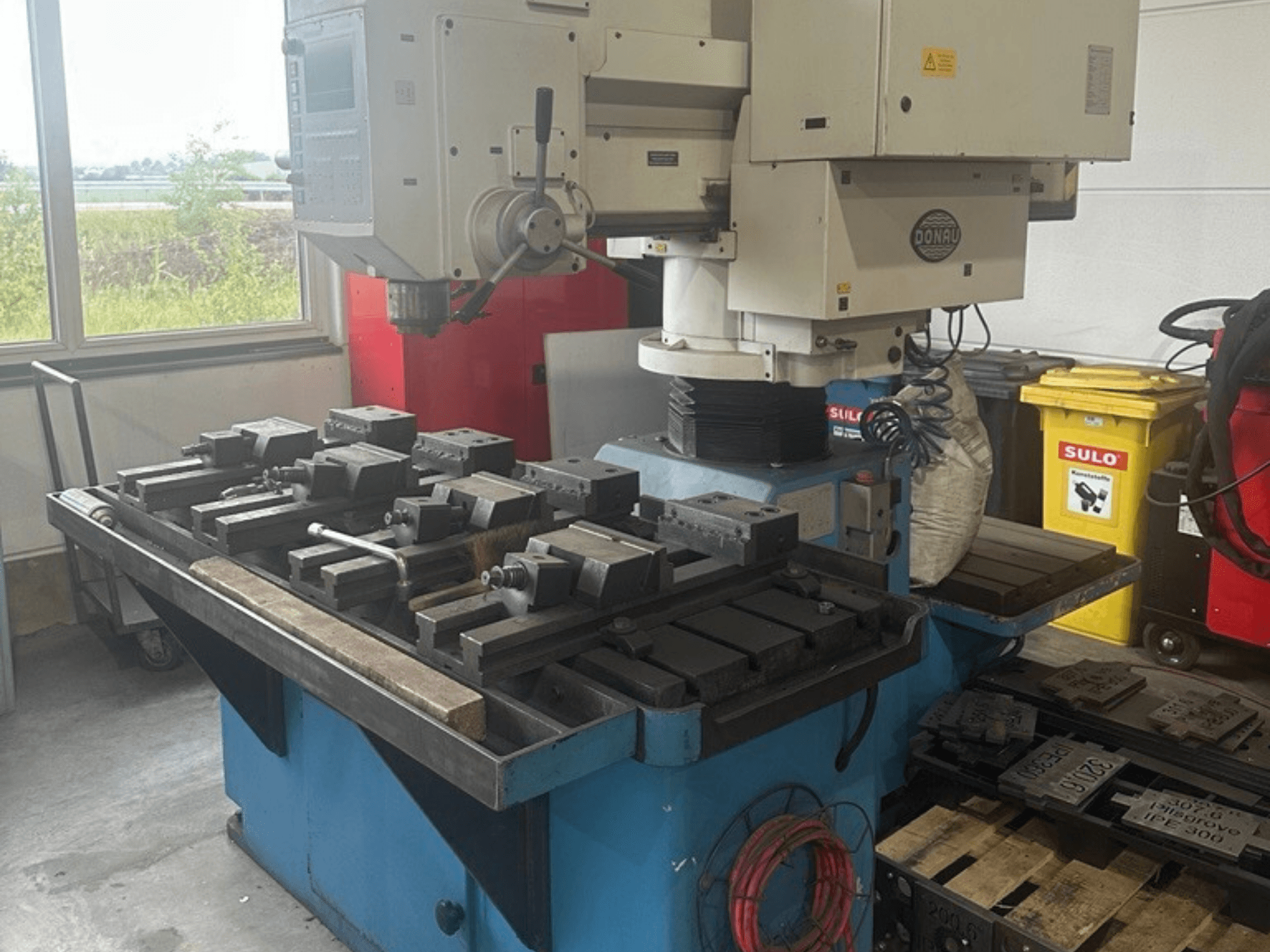

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Boorcapaciteit in massief staal (St 60): 40 mm diameter

- Boorcapaciteit in gietijzer (GG 22): 50 mm diameter

- Tapcapaciteit (staal St 60): M 36

- Tapcapaciteit (gietijzer GG 22): M 45

- Gereedschapskonus: SK 40 (DIN 69871, vorm A)

- Toerentalbereik spil: 15 – 2.800 tpm (traploos regelbaar)

- Spilmotor (wisselstroom, frequentiegeregeld): 5,5 kW

- Spilkoppel: max. 250 Nm (constant van 15 tot 200 tpm)

- Versnellingsbak: 2-traps automatisch schakelend (i_max 1:7)

- Spilvoeding (Z-as): 5 – 2.000 mm/min (traploos regelbaar)

- Spilverplaatsing / slag (Z-as): 200 mm

- Voedingskracht / druk spindel: 12.000 N

- Kolomhoogte / naaf (W-as): 410 mm

- Kolomdiameter: 195 mm

- Radiale armverplaatsing: 750 mm

- Boorradius: min. 540 mm / max. 1.290 mm

- Afmetingen standaard werktafel: 600 x 1.200 mm (met 4 T-gleuven van 18 mm, steek 125 mm)

- Tafelhoogte: 900 mm

- Afstand spilneus tot tafel: 95 – 705 mm

- Afstand spilpunt tot vloer: 995 – 1.605 mm

- Maximale afmetingen werkstuk: L 2.950 mm x B 1.050 mm x H 1.350 mm

- Snelle verplaatsing (X-/Y-as): 7,5 m/min

- Snelle verplaatsing (Z-as): 5,0 m/min

- Snelle verplaatsing (W-as): 3,0 m/min

- Positioneringsnauwkeurigheid (X, Y): ± 0,075 mm

- Herhaalbaarheid (X, Y): ± 0,030 mm

- Positioneringsnauwkeurigheid (Z, W): ± 0,05 mm

- Herhaalbaarheid (Z, W): ± 0,03 mm

- Besturingssysteem: 32-bits CPU CNC-besturing (4 assen: X, Y, Z, W)

- Scherm: 9" elektroluminescent display (EL, verlicht)

- Programma-geheugen: 2.000 NC-blokken

- Interfaces: V.24 / RS-232-C

- Bedrijfsspanning: 400 V / 50 Hz

- Stuurspanning: 24 V DC

- Aangesloten vermogen: 13,0 kVA

- Gewicht van de machine: ca. 2.610 kg (met tafel van 600 x 1.200 mm)
