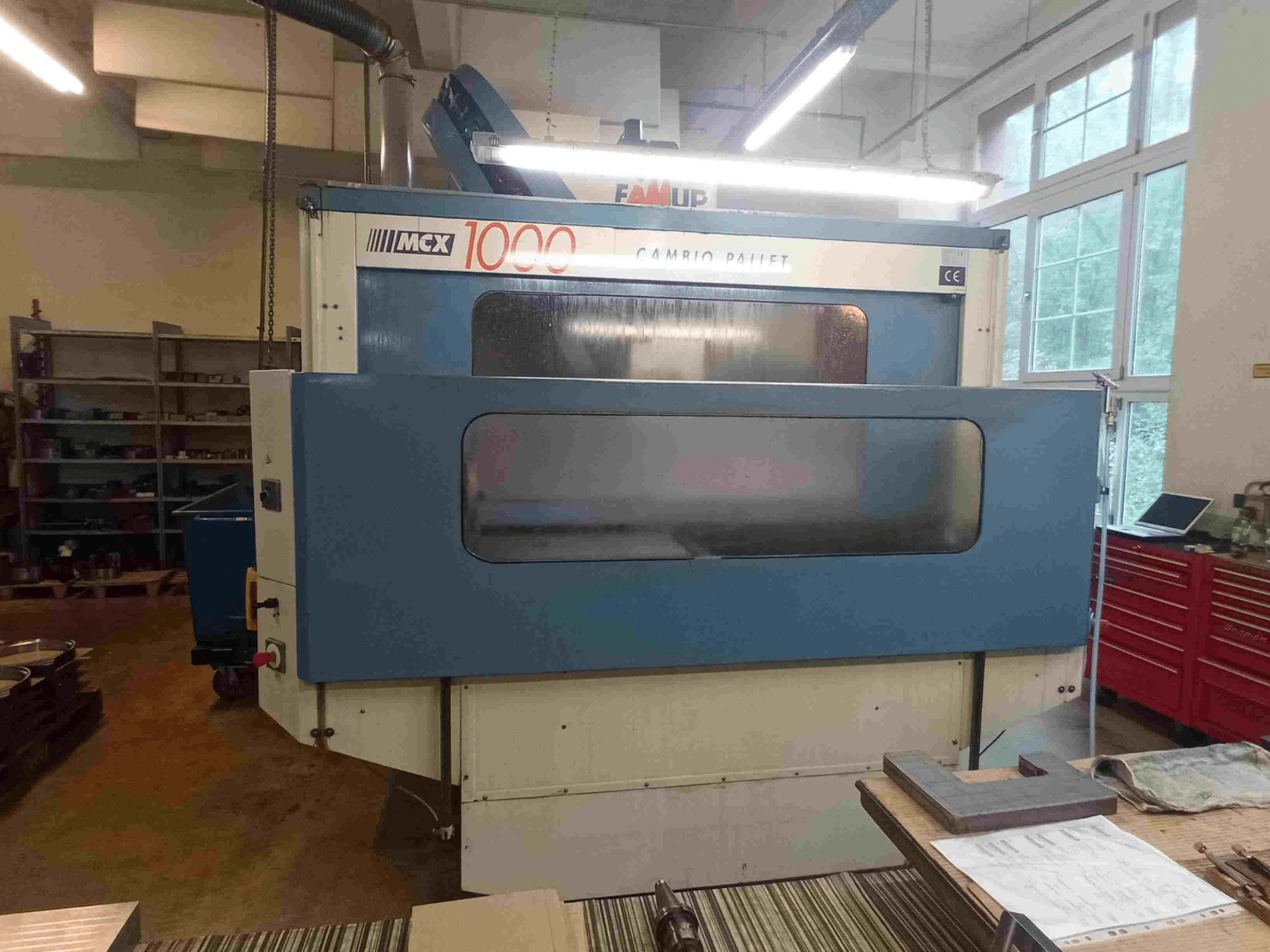

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Machinestatus / gebruiksgeschiedenis: heeft ongeveer 5 jaar in 2-ploegendienst gedraaid, de rest in 1-ploegendienst; urenteller niet beschikbaar

- Besturingseenheid: Siemens Sinumerik 810M GA3

- Longitudinale verplaatsing (X-as): 1.100 mm (met palletwisselaar)

- Transversale verplaatsing (Y-as): 480 mm

- Verticale verplaatsing (Z-as): 470 mm

- Bruikbaar oppervlak pallettabel: 1.000 x 450 mm (2 pallets)

- T-gleuven (pallet): 5 x 14 x 80 mm

- Draagvermogen tafel: 600 kg

- Palletwisseltijd: 9 sec

- Spiltoerental: 50 - 8.000 tpm (optie: hogesnelheidsspil)

- Spilconus: SK 40 / ISO 40 (DIN 69871)

- Vermogen spindelmotor: 11,25 kW (30 min) / 9 kW (S1 continu)

- Aanzet (X, Y, Z): 10.000 mm/min

- Snelle verplaatsing (X, Y, Z): 24.000 mm/min

- Capaciteit gereedschapsmagazijn: 30 posities (kettingmagazijn)

- Max. gereedschapsdiameter: 110 mm

- Maximale gereedschapslengte: 280 mm

- Max. gereedschapsgewicht: 6 kg

- Gereedschapswisseltijd: 3 sec (5 sec van spaander tot spaander)

- Totaal geïnstalleerd vermogen: 18 kW

- Totale afmetingen machine (L x B x H): 3.500 x 3.150 x 3.000 mm

- Extra uitrusting en accessoires:

- CNC-draaitafel met 4e as (diameter 250 mm) met pneumatische losse kop

- Draagbare elektronische handgeleider / handwiel

- Vervangende balgen voor de Z-as

- Diverse tandriemen voor de machine en de 4e as

- Spantanghouder voor kettingmagazijn

- Stijf tappen (tappen zonder lengtecompensatie-spankop)

- Spatbeschermingscabine met halogeenwerklamp

- Koelsysteem met geïntegreerde spoelnozzles voor optimale spaanafvoer

- Spanenbak / -bakje

- Automatisch centraal smeersysteem

- Koeling van de schakelkast / warmtewisselaar
