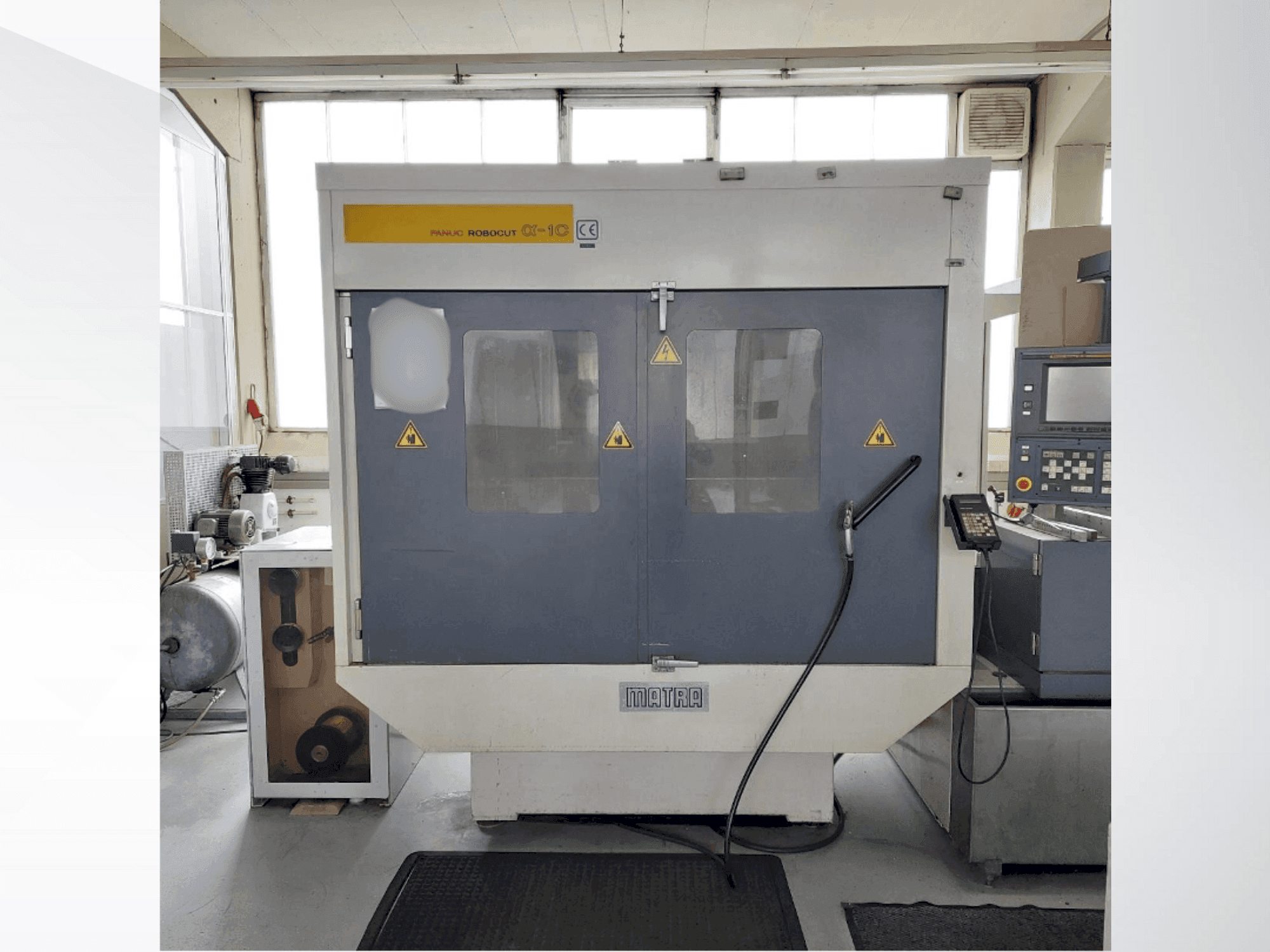

Deze 5-assige FANUC Robocut Alpha 1C erosiemachine werd vervaardigd in 1997. Ze heeft een coördinatenbereik van 520 x 370 mm op de X- en Y-as en een Z-asverstelling van 300 mm. De machine kan een maximaal werkstukgewicht aan van 650 kg en biedt een snelle verplaatsing van 900 mm/min. De FANUC Robocut Alpha 1C machine die we te koop aanbieden is ideaal voor precisie-erosietaken. Contacteer ons voor meer informatie over deze erosiemachine.
Overzicht
- merk: FANUC
- jaar: 1997
- MODEL: Robocut Alpha 1C
- toepassingstype: EDM
- Vestiging: Duitsland
- machinetype: Draad EDM Machine
- merk bedieningseenheid: FANUC
Technische Informatie - FANUC Robocut Alpha 1C
Besturingseenheid
- Merk besturing: FANUC
- Besturingsmodel: System 16-WB
Afmetingen
- Machinediepte: 3270 mm
- Machinehoogte: 2240 mm
- Machinegewicht: 2600 kg
- Machinebreedte: 3270 mm
- Tafellengte: 750 mm
- Tafelbreedte: 590 mm
Beweging
- Aantal assen: 5
- X-as verplaatsing: 520 mm
- Y-as verplaatsing: 370 mm
- Z-as verplaatsing: 300 mm
Extra informatie
Extra uitrusting
Bedra draadafrolapparaat BAS 45/100E (links naast de machine), geschikt voor draadspoelen tot 45 kg
Voordelen van de machine
Kwalitatieve voordelen van de machine
Geavanceerd besturingssysteem met fanuc systeem 16-wb
Veelzijdige draadafwikkelmogelijkheden met instelbare draaddiameter en spanning
Technische voordelen van de machine
Type machine: CNC draadvonkmachine (Wire Electrical Discharge Machine)
Besturingssysteem: FANUC Systeem 16-WB (32-bits CNC)
Aantal bestuurde assen: 5
Coördinatenverplaatsing X-as: 520 mm
Coördinaten Y-as: 370 mm
Coördinatenverplaatsing U-as: ±60 mm
Coördinatenbereik V-as: ±60 mm
Z-asverplaatsing: 300 mm (275 mm mogelijk in waterbad)
Maximale conische hoek: ±30° / 80 mm
Optionele maximale conische hoek: ±45° / 40 mm
Snel verplaatsen X-as: 900 mm/min
Versnelling Y-as: 900 mm/min
Snelverplaatsing U-as: 450 mm/min
ijlgang V-as: 450 mm/min
ijlgang Z-as: 450 mm/min
Maximale ijlgang: 900 mm/min
Kleinste stapgrootte aandrijving: 0,0001 mm
Minimale stapgrootte invoer: 0,0001 mm
Minimale toename commando's: 0,0001 mm
Maximaal programmeerbare afmeting: ±9999,9999 mm
Programmeermodus: Incrementeel / Absoluut
Interpolatie: Lineair en cirkelvormig
Programmageheugencapaciteit: 280 m
Bedieningsdisplay: 9,5 inch plasmascherm met kleurenmonitor
Interface: RS-232C lezen/printen
Schaalbereik: 0.001 - 99.999 ×
Rotatiefunctie: ±0,001° - ±360°
Compensatie draaddiameter: ±99,9999 mm
Maximale snijsnelheid: 25 mm/min
Materiaal draadgeleidingselementen: Diamant
Toepasbare draaddiameter: 0,2 - 0,3 mm
Instelbare draadsnelheid: 0 - 15 m/min
Draadspanning: 200 - 2500 g
Maximaal opspanoppervlak werkstuk: 750 × 590 mm
Maximale werkstukgrootte: 790 × 730 × 275 mm
Maximale werkstukhoogte (waterbad): 300 mm (275 mm ondergedompeld)
Maximaal werkstukgewicht met coaxiale spindel: 650 kg
Maximaal werkstukgewicht met waterbad 450 kg
Toelaatbare werkstukmassa: 650 kg
Machinegewicht: ca. 2600 kg
Massa van machine (typeplaatje): 2.3 t
Breedte van de machine: 3270 mm
Diepte machine: 2610 mm
Hoogte machine: 2240 mm
Vereist installatiegebied: 4000 × 2860 mm
Stroomvoorziening: 380 / 400 / 415 V ±10-15 %
Elektrische fasen: 3-fasen
Frequentie: 50 / 60 Hz
Benodigd vermogen: 11 kVA
Aansluitwaarde met koeler: 14 kVA
Kleinste opdrachtresolutie: 0,0001 mm
Maximaal programmeerbaar bereik: ±9999,9999 mm
Bedra draadafwikkelapparaat: BAS 45/100E
Maximum gewicht draadspoel (met afwikkelapparaat): 45 kg
Bedrijfsuren: 52881.1 h
Extra informatie
Machine nog onder stroom
