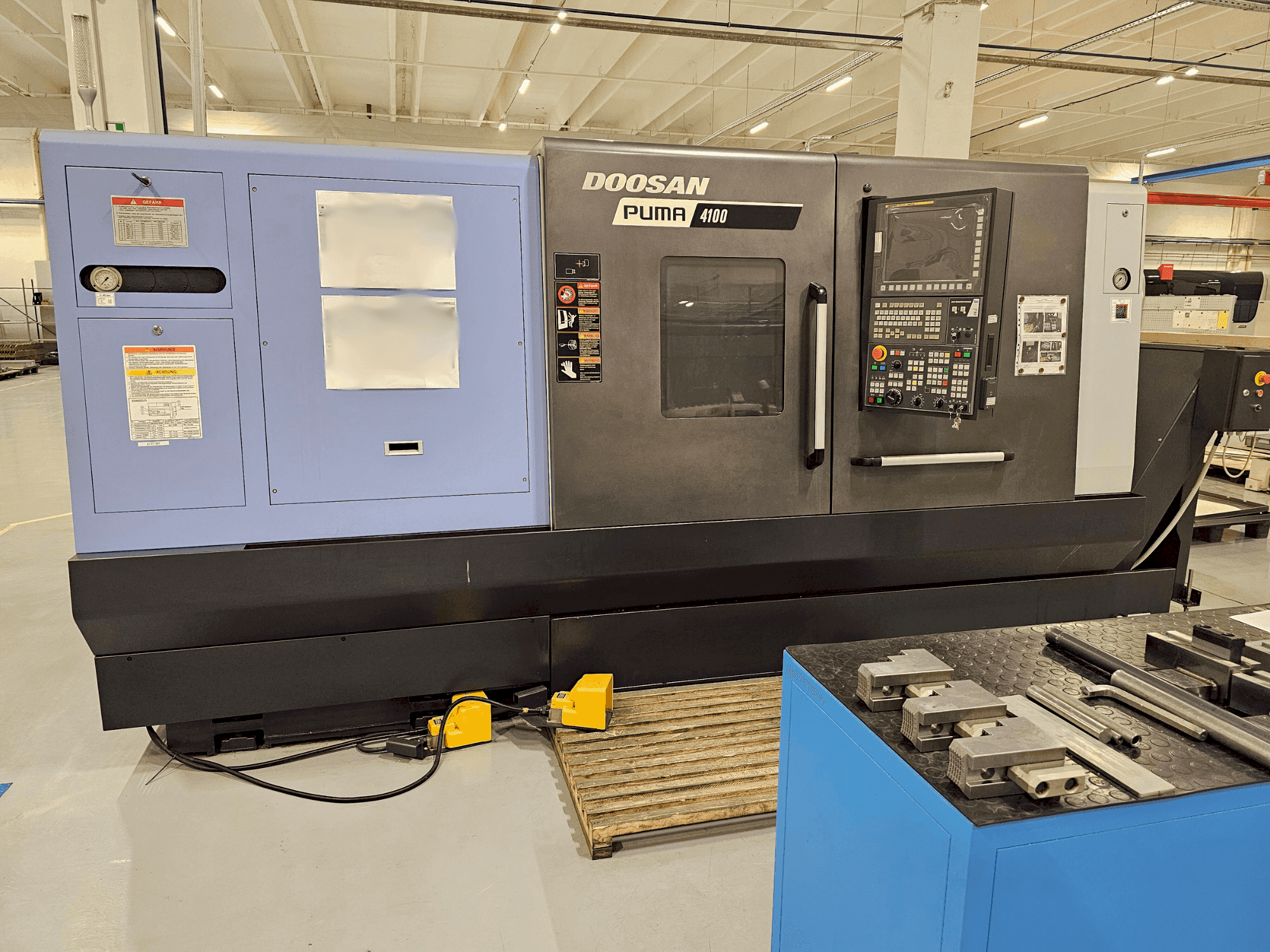

Vooraanzicht van DOOSAN PUMA 4100B (2018) machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

DOOSAN PUMA 4100B

Foto Gallerij

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Gebruikte Horizontale Draaibank DOOSAN Puma 4100B - 2018 - te koop | GINDUMAC.COM

Toon in de originele taal

Deze DOOSAN Puma 4100B horizontale draaibank werd in 2018 geproduceerd in Zuid-Korea. Hij is uitgerust met een maximale werkstukdiameter van 550 mm en een maximale werkstuklengte van 1042 mm. De machine wordt aangestuurd door een FANUC 0i Series besturing en biedt een spindelsnelheid van 2000 tpm met een spilvermogen van 35 kW (30 min) / 22 kW (continu). Deze machine is geschikt voor 10 gereedschappen en heeft een A2-11 ASA conus, wat zorgt voor veelzijdigheid en precisie bij verspanende bewerkingen. De machine wordt geleverd met spanentransporteur, hydraulisch, smeer- en koelsysteem. De machine heeft een looptijd van 796 uur, staat nog steeds onder stroom en kan op elk moment geïnspecteerd worden.

Overzicht

merk: DOOSAN
jaar: 2018
MODEL: PUMA 4100B
productie-uren: 796
toepassingstype: Draaien
Vestiging: Bulgarije
machinetype: Horizontale draaimachine
merk bedieningseenheid: FANUC

Technische Informatie - DOOSAN PUMA 4100B

Algemene gegevens

Lengte metingen: 4654 mm
Diepte metingen: 2056 mm
Hoogte metingen: 2194 mm
Gewicht van de machine: 9950 kg

Besturingseenheid

Merk: FANUC
Model: 0i Series

Hoofdaandrijving

Toerentalbereik spindel: 2000 1/MIN
Motorvermogen spindel: 35/22 (30min/Cont.) kW
Gereedschap taper: A2-11 ASA

Beweging

X-as Beweging: 352mm
Z-as Beweging: 1105 mm

Gereedschap

Aantal stations: 10

Media

Spaantransportband: Ja

Extra informatie

Aanvullende uitrusting

Hydraulisch systeem // Tankinhoud: 16 L, Viscositeitsklasse van de olie: ISO VG32
Smeringssysteem // Tankinhoud: 4,3 L, Afvoervolume: 0,1 (50Hz) L/min, Viscositeitsklasse van de olie: ISO VG68
Koelvloeistofsysteem // Tankinhoud: 365 L, Type koelvloeistof: In water oplosbare snijvloeistof, Motorvermogen koelvloeistofpomp: 0,4 kW, Max. druk koelvloeistofpomp: 0,15/0,1 (60/50 Hz) MPa, Max. doorstroomsnelheid koelvloeistofpomp: 40 L/min
Volledige behuizing chip en koelvloeistof schild
Voordeurvergrendeling Voetschakelaar
Hydraulisch aggregaat
Hydraulische klauwplaat en bedieningscilinder
Werklamp
Spanentransporteur

Voordelen van de machine

Kwalitatieve machinevoordelen

Gereedschaphouder & kotterbus kit
Eenvoudig besturingssysteem
Doosan ez gids i
Programmeerbare staart
Koelvloeistofpomp 4 kw 1,0 mpa 30l/min
Gereedschapzetter automatisch
Signaaltoren
Olieskimmer
Doosan gereedschap belastingscontrole
Draadsnijden met willekeurige snelheid geharde & geslepen harde bekken

Technische voordelen van de machine

Schommel over bed: 790mm // zwenkbaar zadel: 590mm
Max. Draaidiameter: 550 mm
Max. Draailengte: 1042 mm
Werkdiameter staaf: 116. 5mm
Nauwkeurigheid: positionering x, z: 0,01/0,02mm
Herhaalbaarheid: ±0,002 / ±0,003
Aandrijfmechanisme - riemaandrijving + tandwielkast standaard spankopmaat: 380(15") mm // spilneus: a2-11 asa // spindellagerdiameter (voorzijde): Ø180 mm // diameter spindel doorgaand gat: Ø132 mm // boring trekbuis: Ø117. 5 mm
Max. Spindelkoppel voor draaien: 2379 n. M
Aandrijfmechanisme: programmeerbaar (aandrijfbalk + slede) // diameter frees: Ø120 mm // veerweg: 120 mm // veerweg staartkolf: 1000 mm // midden staartkolf: #5 dood centrum mt
Revolver - type gereedschapshouder: diabodemhouder // aantal gereedschapsstations: 10 ea // type revolver indexering: servo aangedreven type // revolver indexeringstijd - volledig station: 1. 9 // od gereedschapsgrootte: 32x32 mm // max. Boringstaafgrootte: Ø60 mm // snelle verplaatsingssnelheid x, z - as: 16/20 m/min // kogelomloopspil (diameter x voorsprong) - x-as: 40 x 8 mm // kogelschroef (diameter x lood) - z-as: 50 x 10 mm // servomotorvermogen x, , z - as: 4,0 / 7,0 kw

Extra informatie

Stuurvermogen: 3Ph-AC220V/50Hz // Benodigd vermogen: 42,25 kVA // Persluchttoevoer, druk: 0,5 MPa // Formaat display 15" kleur // 380V - 220V Elektrische voedingstransformator

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
