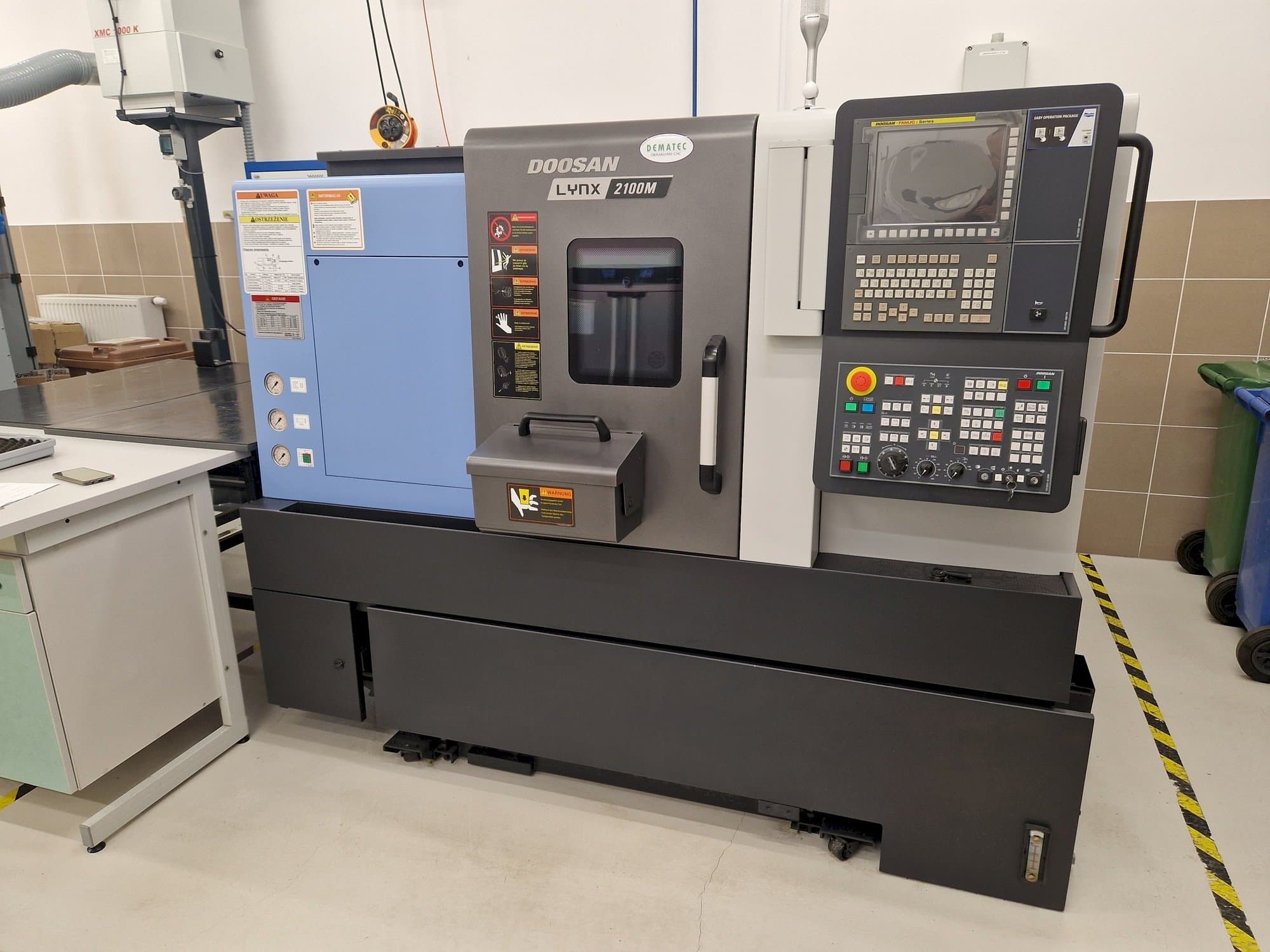

Vooraanzicht van Doosan Lynx 2100ME machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

DOOSAN Lynx 2100MA

Foto Gallerij

DOOSAN - Lynx 2100MAPL-TUR-DOO-2017-00003

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Doosan Lynx 2100MA draaibank

Toon in de originele taal

Deze Doosan Lynx 2100MA draaibank is gebouwd in het jaar 2017 en heeft 1188 vermogensuren, waarvan 122 productie-uren en 66 spindeluren. Hij is uitgerust met een Fanuc Series besturing. De machine heeft een spindelsnelheid van 6000 rpm en is inclusief 12 stuks gereedschapshouders.

Overzicht

merk: DOOSAN
jaar: 2017
MODEL: Lynx 2100MA
productie-uren: 1188
toepassingstype: Draaien
Vestiging: Polen
machinetype: Horizontale draaimachine
merk bedieningseenheid: FANUC

Technische Informatie - DOOSAN Lynx 2100MA

Algemene gegevens

Lengte metingen: 2320 mm
Diepte metingen: 1595 mm
Hoogte metingen: 1693 mm
Gewicht van de machine: 2750 kg

Besturingseenheid

Model: 0–iTF with 10.4’’ LCD
Merk: FANUC

Hoofdaandrijving

Toerentalbereik spindel: 6000 rpm 1/MIN

Beweging

X-as Beweging: 205 mm
X-as Snelle verplaatsing: 30 m/min
Z-as Beweging: 340 mm
Z-as Snelle verplaatsing: 36 m/min
C-as Beweging: 360' (0.001)
C-as Snelle verplaatsing: 200 rpm

Gereedschap

Aantal stations: 12 pcs (4 rotary, 8 fixed)
Gereedschapshouder: BMT 45 P

Media

Elektronische hoofdverbinding: 380V / 50 Hz
Vermogen opname: 25.94 kVA

Extra informatie

Aanvullende uitrusting

12 stuks gereedschapshouders
Revolverconfiguratie: 4 stuks levend gereedschap, 8 stuks vast gereedschap
EZ Guide: grafische interface voor programmering, Part catcher
Redelijkheid om te werken met een bar feeder en spanen transportband
Pomp: 7 bar
Programmeerbare kop
Doos voor chips
Hulpmiddelen controlesysteem
Enkele accessoires en gereedschappen
Documenten: PL/NL

Voordelen van de machine

Kwalitatieve machinevoordelen

Diameter van doorgang over bed 600 mm
Maximale draaidiameter 300 mm
Maximale draailengte 290 mm
Toelaatbaar gewicht in klauwplaat: 70 kg
Staafdiameter in spindel 51 mm
Spindelhouder: 170 mm, spindel type: a2#5 asa, spindel diameter (voor/achter) (90/80) mm
Spindelboring: 61 mm, spindelspeling: dia. 52 mm
Spindelspeling: 52 mm, cilinderspeling: 52 mm, motorvermogen spindelaandrijving (continu/30 min) 15/11 kw (s325%/15 min cont. )
Maximaal spindelkoppel: 127 nm
Afmeting gereedschap: 20 x 20 mm, siła zacisku 48 kn, positie gereedschapswissel 1 positie: 0. 15 s

Technische voordelen van de machine

Zwenkbaar bed: 600 mm
Swing over zadel: 400 mm
Aanbevolen draaidiameter: 170 mm
Max. Draaidiameter: 300 mm
Max. Draailengte: 290 mm
Chuck maat inch: 6''
Bar werkdiameter: 51 mm
Servomotor: x-as 1. 8 kw, z-as 1,8 kw
Max. Id gereedschapsgrootte mm (inch) 40 (1. 6) 32 (1. 3)
Revolver indexeringstijd s 0. 11 {0. 15}* 0. 11 max. Toerental roterend gereedschap

Extra informatie

De machine is in perfecte staat, nieuwer gebruikt op een productie, als nieuw. Volledige documentatie beschikbaar.

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
