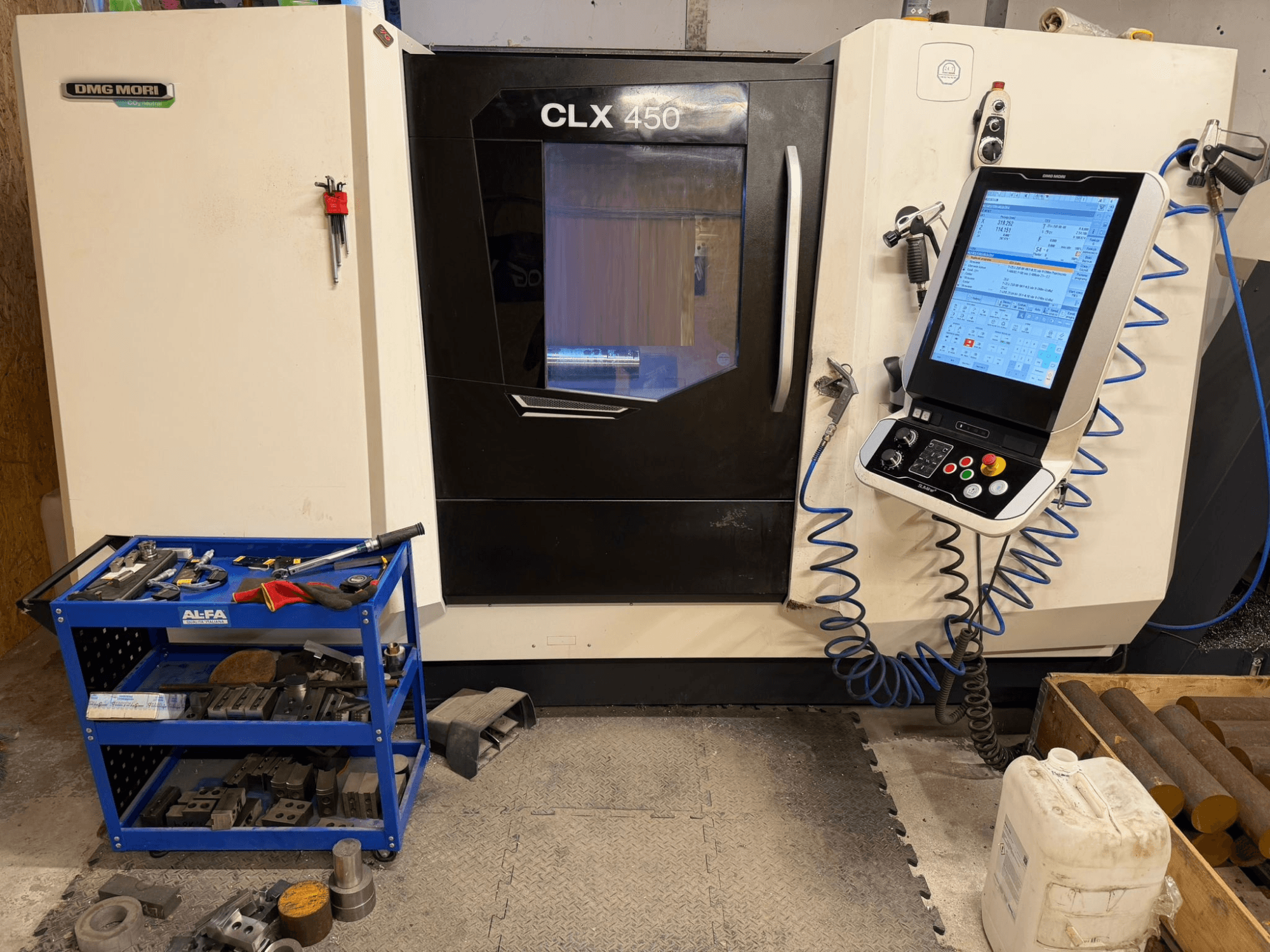

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versie: V3 (geen Y-as); geconfigureerd voor draaien + frezen (C-as)

• Werkgebied:

  • Zwenkbed: 650 mm

  • Zwenkbare dwarsslede: 465 mm

  • Max. diameter draaien: 400 / 315 mm

  • Snelle verplaatsing X/Z: 30 / 30 m/min

• Assen: X, Z, C; Positioneernauwkeurigheid C-as: 20 arcsec

• Hoofdspil:

  • Spilneus: A2-8

  • Staafcapaciteit: 80 mm

  • Voorlagerdiameter: 130 mm

  • Klauwplaatdiameter opties: 210 / 250 / 315 mm

  • Spindelvermogen (40% / 100%): 25,5 / 17 kW

  • Max. koppel (40% / 100%): 426 / 283 Nm

• Revolver (VDI 40):

  • 12 stations (12 aangedreven)

  • Diameter gereedschapsplaats: 40 mm

  • Vermogen aangedreven gereedschap: 5,44 kW

  • Aandrijfmoment: 20 Nm

  • Max. toerental aangedreven gereedschap: 4000 tpm

• Achterklauw:

  • Slag: 500 mm

  • Interface midden: MK5

  • Max. kracht: 8 kN

• Geleidingen/kogelomloopspindels: X/Z 40 × 10 mm

• Nauwkeurigheid: Positioneernauwkeurigheid X/Z: 5 / 10 µm

• Capaciteit / Werkbank:

  • Max. staafcapaciteit: 80 mm

  • Hydraulische klauwplaat: Ø 254 mm (geïnstalleerd)

  • Spanboorgat: 82 mm

• Koelmiddel- en spanenbehandeling: Koelmiddelkanon 5 bar; Spanentank

• Besturing: Siemens SLIMline multi-touch (19")

• Afmetingen en gewicht:

  • Gewicht zonder spanentransporteur: ca. 4950 - 5050 kg

  • Gewicht met spanentransporteur: ca. 5500 kg

• Opmerkingen: Volledig 12 aangedreven gereedschapstations

Extra uitrusting

• Spanentransporteur (afvoer rechts)

• Hydraulische achteraanslag (M-functie gestuurd)

• Direct meetsysteem (X-as)

• Extern elektronisch handwiel

• DMG MORI IoT-koppeling

• Marposs gereedschapstaster

• Signaaltoren (4-kleuren)

• Set statische gereedschapshouders VDI 40

• Set aangedreven gereedschappen WTO (QuickFlex, ER32)
