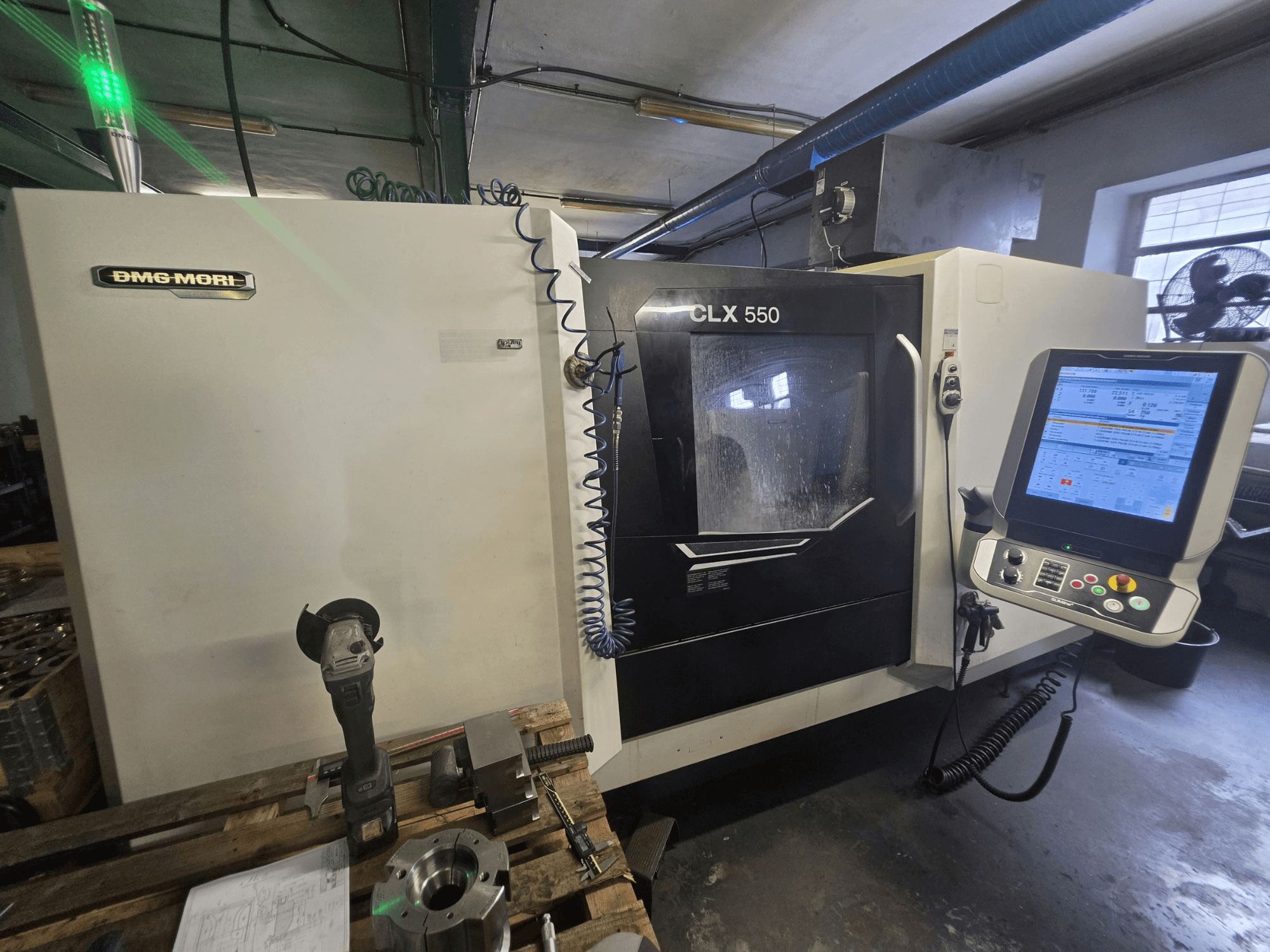

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Bedieningspaneel: DMG MORI SLIMline Multi-Touch, 19-inch touchscreen

• Assen: 3 (X, Z, C); geen Y-as; geen tegenas

• Bedrijfsuren spil: ca. 3613 uur

Werkcapaciteit en assen

• Max. draaidiameter: 480 mm

• Max. draailengte: 1.240 mm

• Draaicirkel over bed: 700 mm

• Zwaaibereik over dwarsslede: 500 mm

• Snelverplaatsing X/Z: 30 m/min

• C-as: hoofdspil C

Hoofdspil en klauwplaat

• Spilneus: A2-8

• Stangdiameter: 102 mm (opgewaardeerde hoofdspil)

• Vermogen spil: 33 kW bij 40% DC / 22 kW continu

• Koppel spil: 630 Nm bij 40% DC / 420 Nm continu

• Spankop: SMW BH-D 320 / A2-8, D103 mm (zoals gespecificeerd)

• Functie: differentiële klemdruk

Revolver en aangedreven gereedschappen

• Revolver: 12-positie VDI40 met 6 extra BT-stations

• Aangedreven gereedschappen: tot 4.000 tpm

• Vermogen/koppel aangedreven gereedschap: 5,44 kW bij 40% DC; 20 Nm bij 40% DC

Tailstock

• Verplaatsing: 1.200 mm

• Centrerkegel: MT5

• Max. stuwkracht: 12 kN

Uitrusting en opties (machine)

• Inrichtingspakket

• Pakket voor tropisch klimaat

• Koelvloeistoftoevoer van 12 bar

• Handbediende spuitpistool voor het werkgebied

• Softwareoptie voor variabel spindeltourental

• DMG MORI IoTconnector

• Digitaal productiepakket

Constructie

• Schuin gietijzeren bed

• Lineaire geleidingen, 45 mm breed

Extra uitrusting

• Mechanische olienevelafzuiging, 1.100 m³/u

• Gereedschap:

  • Set van 12 gereedschapshouders

  • Set van 6 boorgereedschapshouders

  • Set ALGra-aangedreven gereedschapshouders
