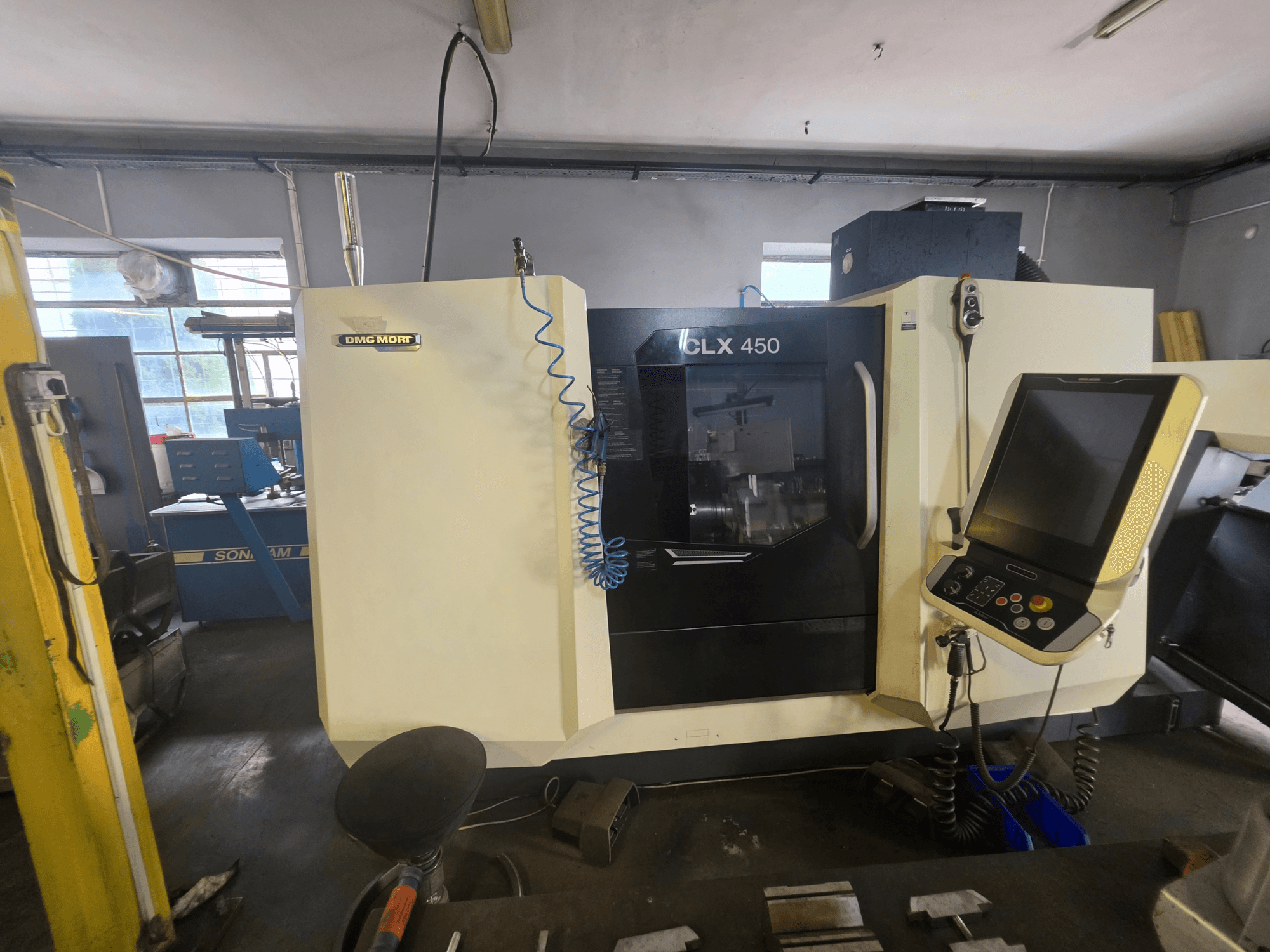

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Besturing: Siemens 840D met ShopTurn

• HMI: DMG MORI SLIMline Multi-Touch, 19-inch touchscreen

• Bedrijfsuren spil: ca. 2.928 uur

Werkcapaciteit en assen

• Assen: X, Y, Z; C-as op hoofd- en tegenspindel

• Max. draaidiameter: 400 mm

• Draaicirkel over bed: 700 mm

• Draaicirkel over dwarsslede: 370 mm

• Snelverplaatsing: X/Z 30 m/min; Y 22,5 m/min

Hoofdspil

• Spilneus: A2-8

• Stangcapaciteit: 80 mm

• Vermogen: 25,5 kW (40% ED) / 17 kW (S1)

• Koppel: 426 Nm (40% ED) / 283 Nm (S1)

• Functie voor differentiële klemdruk

Tegenspindel

• Max. toerental: 5.000 tpm

• Spilneus: A2-6

• Vermogen: 14 kW (40% ED) / 13 kW (S1)

• Koppel: 192 Nm (40% ED) / 171,5 Nm (S1)

• Functie voor differentiële klemdruk

• Inwendige spoeling van de spankop

• Functie voor hulp-losse kop

Gereedschapsrevolver en aangedreven gereedschappen

• 12-positie VDI 40-revolver met 6 extra BT-stations

• Aangedreven gereedschappen: tot 4.000 tpm

• Vermogen/koppel aangedreven gereedschap: 5,44 kW (40% ED) / 20 Nm (40% ED)

Uitrusting/opties (in de machine geïntegreerd)

• Inrichtingspakket: koelvloeistoftoevoersysteem van 12 bar; koelvloeistofspuitpistool van 5 bar

• Veiligheidsopspanningspakket

• Connectiviteit: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens-softwareopties: Multi Threading 2.0; variabel spindeltourental; afsnijcyclus Y-as; cyclus voor het ruimen van spiebanen

Elektrische gegevens

• Voedingsspanning: 400 V ±10%, 50 Hz

• Fasen: L1, L2, L3, N, PE

• Aangesloten vermogen: 39 kVA

• Max. nominale stroom: 56 A
