DMG - CTX Beta 1250 TCCA-TUR-DMG-2010-00001

Name: DMG CTX Beta 1250 TC
Brand: DMG
SKU: CA-TUR-DMG-2010-00001
Price: 100000 EUR
Availability: InStock

100.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Verkoop van DMG CTX Beta 1250 TC | gindumac.com

Toon in de originele taal

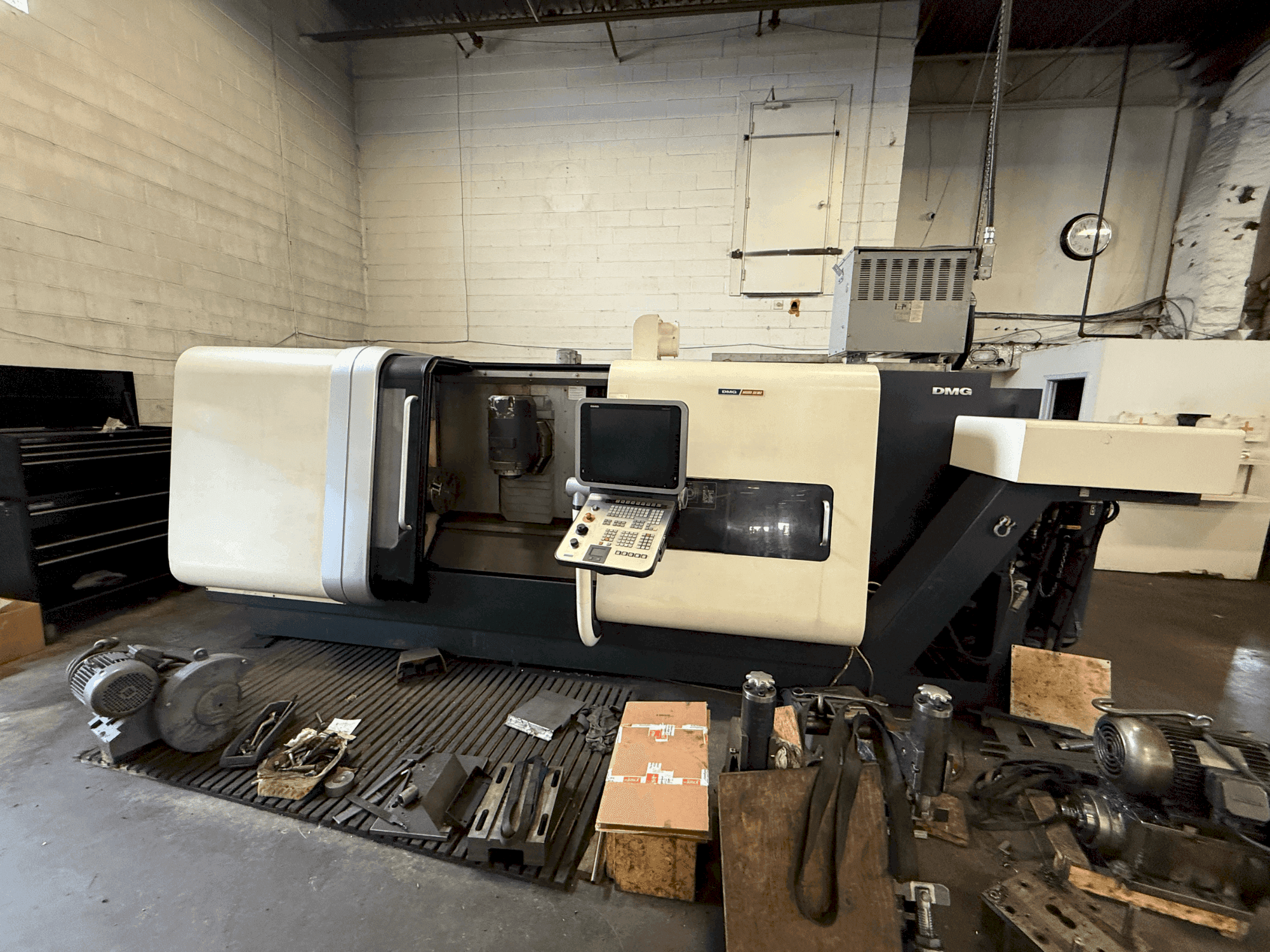

Dit 5-assig DMG CTX Beta 1250 TC draai-freescentrum werd vervaardigd in 2010. Het heeft een zwenkdiameter van 500 mm, een maximale draaidiameter van 390 mm en een draailengte van 1250 mm. De spindel ondersteunt tot 5000 tpm en 34 kW vermogen, aangevuld met een gereedschapsmagazijn met 24 posities. Ideaal voor complexe bewerkingstaken. Overweeg de mogelijkheid om dit DMG CTX Beta 1250 TC draai-freescentrum te kopen. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

merk: DMG
jaar: 2010
MODEL: CTX Beta 1250 TC
toepassingstype: Draaien
Vestiging: Canada
machinetype: Draai-frees Centrum
merk bedieningseenheid: SIEMENS

Technische Informatie - DMG CTX Beta 1250 TC

Algemene gegevens

Lengte metingen: 2700 mm
Diepte metingen: 5700 mm
Hoogte metingen: 2100 mm
Gewicht van de machine: 7950 kg

Besturingseenheid

Merk: SIEMENS
Model: SINUMERIK 840D solution line with ERGOline control and ShopTurn, operating system Windows

Hoofdaandrijving

Toerentalbereik spindel: 5000 1/MIN
Spindelboor: 87 mm
Aantal assen: 5

Beweging

X-as Snelle verplaatsing: 30 m/min
Y-as Snelle verplaatsing: 30 m/min
Z-as Snelle verplaatsing: 30 m/min

Tail Stock

Pinol taps toelopende gereedschap: MT 5

Gereedschap

Maximum gewicht: 7 kg
Maximale gereedschapsdiameter: 80 MM

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Diameter trekstang (intern): 68 mm
- - Spindeldiameter (voorste lager): 130 mm
- - Max. Koppel (100/40%): 280 / 380 nm
- - C-as snelheid: 200 rpm
- - Koppel c-as: 280 nm
- - Min. Hoekresolutie: 0. 001°
- - Capaciteit gereedschapsmagazijn: 24 posities

Extra informatie

- Lineaire assen Bovenste slede X1: 450 mm (-10 mm) Y1 verplaatsing bovenste schuif: ±100 mm Verplaatsing bovenste schuif Z1: 1300 mm Draai-freesspindel (CAPTO C6) Max. Snelheid: 12000 RPM Vermogen (100/40%): 13 / 22 kW Max. Koppel (100/40%): 60 / 100 Nm Min. Hoekige resolutie: 0.001° Vergrendelingsmoment: 1000 Nm B-as Positioneerhoek: ±110° Rotatiesnelheid: 36000°/min Koppel (B-as): 344 / 614 Nm Min. Hoekresolutie: 0.001° Vergrendelingsmoment (pneumatisch): 2800 Nm Achterklauw Verplaatsing: 1200 mm Elektrische vereisten Stroomvoorziening: 400 VAC, 60 Hz, 3 Ph Aangesloten vermogen: 72 kVA

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
