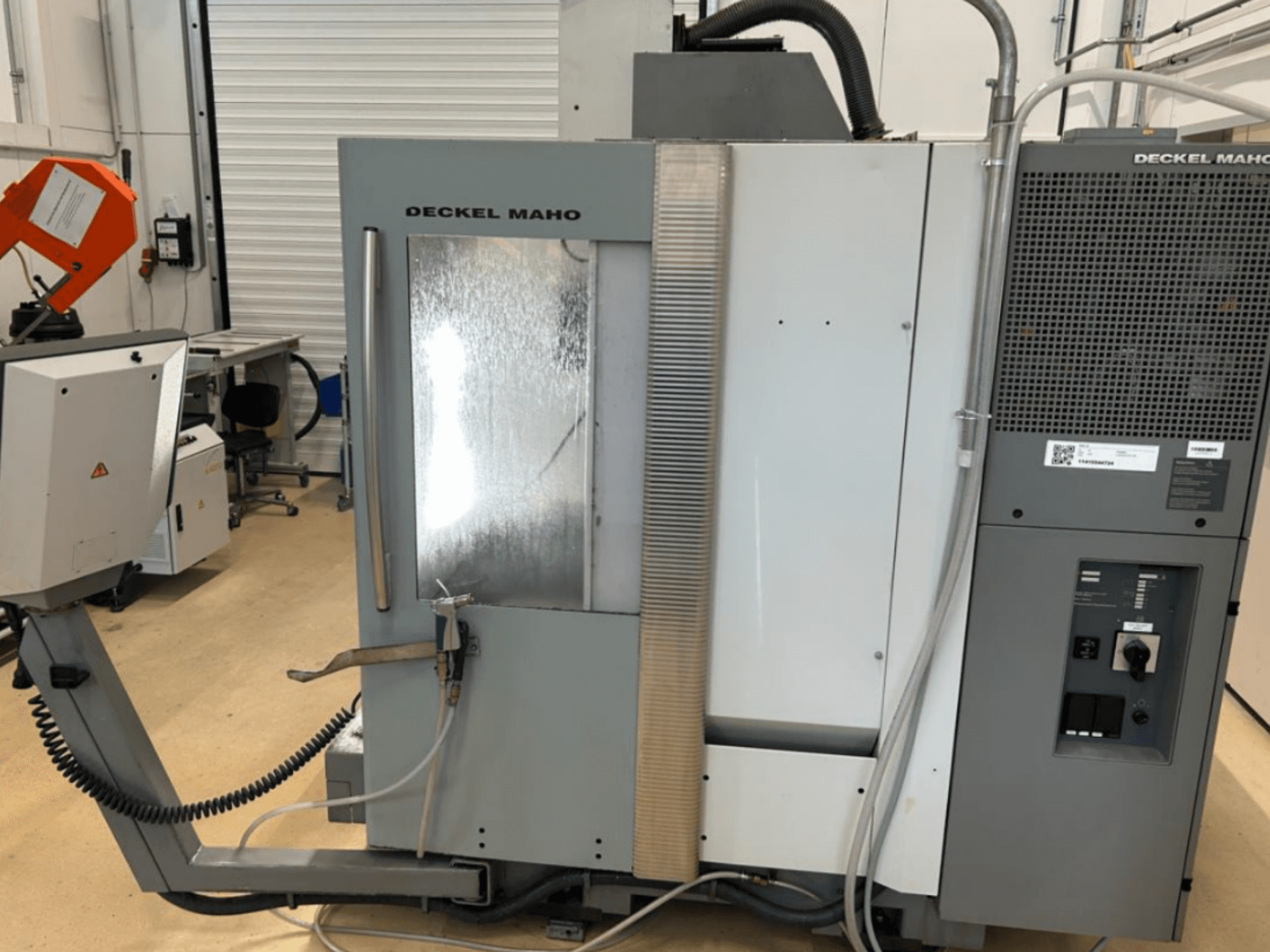

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Type tafel: Digitale draaitafel

- Afmetingen tafel: diameter 630 mm x 500 mm

- Max. tafelbelasting: 200 kg

- Draaibereik: 115 graden (-5 / +110)

- Kenmerken van de tafel: digitale aandrijvingen, hydraulische klemming (alleen in positioneringsmodus), elektronische hoekweergave, vlaktransformatie

- Toerentalbereik spil: 20 - 10.000 tpm (traploos instelbaar)

- Aandrijfvermogen (100% / 40% inschakelfrequentie): 9 kW / 13 kW

- Koppel (40% inschakelduur): 82 Nm

- Meetsysteem: Direct lineair meetsysteem X/Y/Z

- Invoerresolutie X/Y/Z: 0,01 mm

- Positietolerantie X/Y/Z: 0,010 mm

- Snelle verplaatsing X/Y/Z: 24 m/min

- Aanstuur snelheid: 20 m/min

- Type gereedschapswisselaar: Kettingmagazijn met dubbele grijper

- Capaciteit gereedschapsmagazijn: 30 gereedschapsposities SK40 (DIN 69871)

- Max. gereedschapsdiameter: D80 tot D130 mm (afhankelijk van het toerental)

- Max. gereedschapslengte: 290 mm

- Max. gereedschapsgewicht: 6 kg

- Capaciteit koelvloeistofunit: 80 l

- Elektrische aansluiting / vermogensbelasting: 17 kVA

- Max. stroomsterkte (Jn max): 28 A

- Zekering / netbeveiliging: 35 A

- Spanning: 400 V / 230 V / 24 V

- Frequentie: 50 Hz

- Afmetingen (L x B x H): 4.860 mm x 4.350 mm x 2.424 mm

- Transportafmetingen (L x B x H): 2.210 mm x 2.120 mm x 2.150 mm

- Transportgewicht: 4,05 t (4.050 kg)

Extra uitrusting:

Rechter cabinedeur, bedrijfsmodus 4, omschakeling koelvloeistof/blazelucht, spuitpistool, Heidenhain TS641 infrarood-tastkop, elektronisch handwiel, extra V24 RS232-interface in/op de kast, MDE-interface (machine aan, machine in bedrijf, stukenteller), Tekening van de oliepan, Duitse documentatie, 3D-machinemodel voor kinematische simulatie (IGES-, STEP-formaat), groot aantal SK40 (DIN 69871) gereedschapshouders inbegrepen
