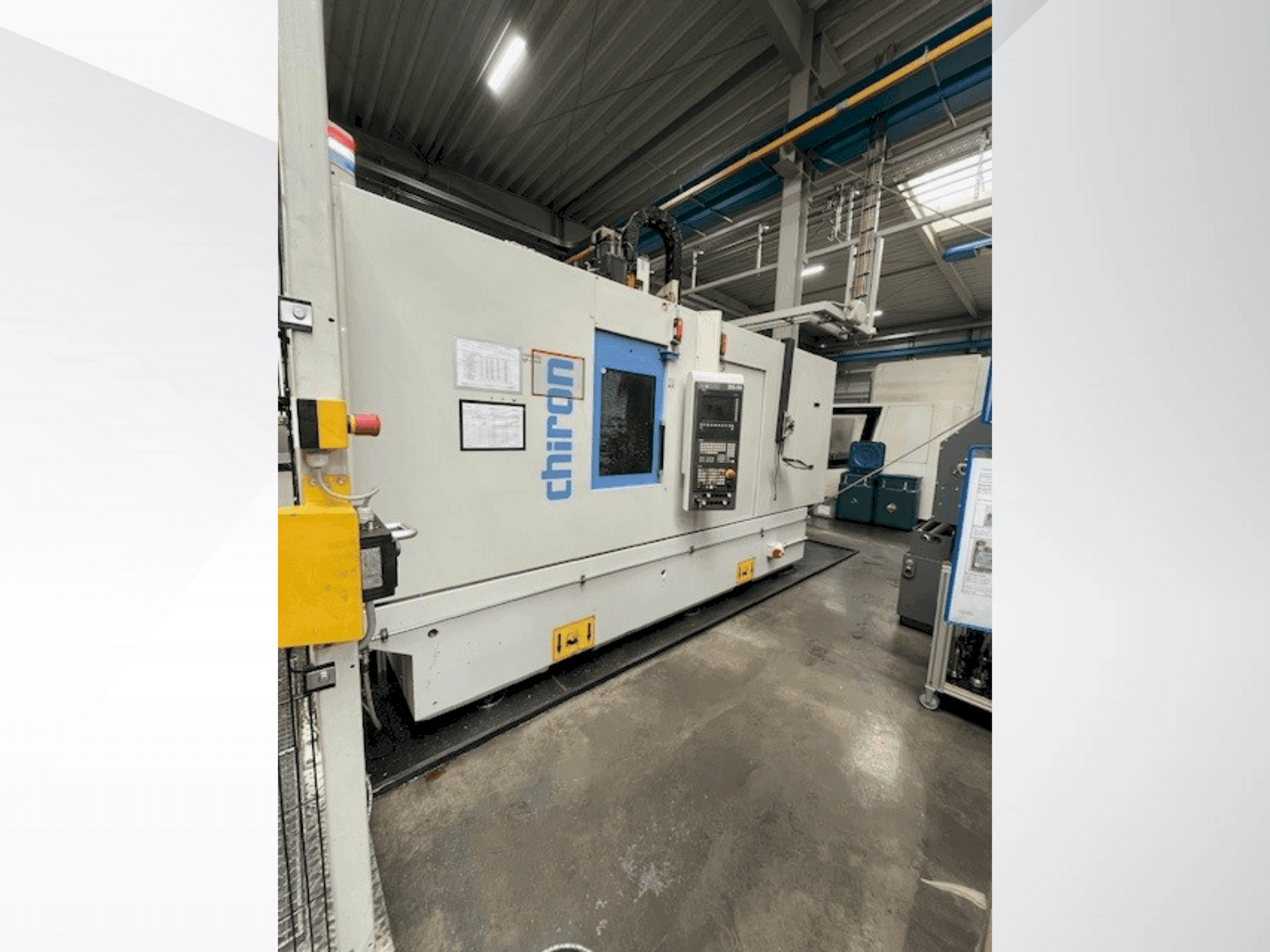

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Aanvullend Materiaal

• - OPTIONEEL: robot, volledige cel inclusief transportbanden, PLC, draaistation

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Gereedschapsposities: 2x35
  • - Gereedschapslengte max: 380 mm

Extra informatie

• - Spatscherm met volledig afgesloten werkgebied/ met laaddeur, elektrisch beveiligd/ inclusief vervangbare veiligheidsruiten/ Scheiding werkgebied met roestvrijstalen lamellen/ Hoogte 2340 mm boven vloer, inclusief machinelamp/ Mini-bedieningspaneel met start- en resetknop voor M61/M62 palletorganisatie/ Geïntegreerd werkstukwisselsysteem IWW 0/180°/ voor optimale spanenstroom met middenschot van plaatstaal/ Werkstukwisseltijd ca. 3,5 seconden, gewichtsafhankelijk, zelfregelend/ dankzij zelflerende snelheidsregeling./ Transportbelasting per zijde 0 - max. 250 kg/ Max. 120 kg gewichtsverschil tussen de twee tafelzijden./ Elke tafelzijde is voorbereid voor de installatie van een draaitafelpakket./ Afstand tussen spindelbevestiging en draaipunt /WW minimaal 75 mm/ Verplaatsingswegen: X-as 630 mm/ Y-as 530 mm/ Z-as 450 mm/ Tankspoelsysteem met koelvloeistofaansluiting/ NC-draaitafel, type ATU 200/ Geïntegreerd in de geïntegreerde werkstukwissel IWW 0/180°/ Met hydraulische klemming, houdkoppel 1.200 Nm/ Herhalingsnauwkeurigheid +5" met/ vlakplaat © 225 mm, met centrering® 60 -0,008,/ Tegenlager met hydraulische klemming, houdkoppel 800 Nm./ Aan de kant van de draaitafel en het tegenlager. Zwenkradius 285 mm/ 7e of 5e NC-as, stekkerklaar/ Geregelde pneumatische aansluiting voor sluitlucht/ Geregelde hydraulische aansluiting voor klemming/ Draaidoorvoer 2 x 5-weg/ Draaitafelzijde: 4 x hydraulisch/pneumatisch, 1 x Pneumatisch/ 4 x hydraulisch/pneumatisch aan tegenlagerzijde, 1 x pneumatisch/ Werkgebied - draaitafeltoewijzing/ AF1 Draaitafel ATU 200/ AF2 Draaitafel ATU 200/ Kop met dubbele spil/ Voorbereid voor 2 hoofdspilmotoren met spindels/ Spilafstand in X-as 400 mm/ Hoofdspilaandrijving met 2 AC-motoren/ Luchtaangedreven, met gereedschapsklembewaking/ 11,0 kW bij 100% inschakelduur/ 25,3 kW bij 15% inschakelduur/ Toerental tot 12.000 tpm/ Max. koppel 140 Nm/ Boorcapaciteit 2 x 42 mm/ in staal E355/ Automatische gereedschapswisselaar/ met robuust, volledig ingekapseld magazijn voor opraapketting/ 2 x 35 gereedschapsposities/ HSK-A 63 DIN gereedschapopname 69893/ Gereedschapsbreedte max. 78 mm/ Gereedschapsbreedte met vrije aangrenzende posities max. 140 mm/ Gereedschapslengte max. 380 mm/ Gewicht gereedschap max. 8,0 kg (max. magazijnbelasting 240 kg)/. Wisseltijd gereedschap ca. 0,9 s (afhankelijk van besturingssysteem)/ Span-omlooptijd ca. 2,2 s (afhankelijk van besturingssysteem)/. Aanzetaandrijving voor X-, Y- en Z-as/ Digitale aandrijvingen met directe positiemeetsystemen, overdruktoepassing/ ijlgangsnelheid 75 - 75 - 75 m/min/ Asversnelling 1,0 - 1,4 - 1,6 g/ SIEMENS CNC-besturing 840D oplossingslijn/ incl. 10,4" TFT kleurenscherm / volledig toetsenbord / bedieningspaneel OP010S/ 1280 1 (TCU / NCU 720.3, 1 kanaal)/. Gebruikersinterface Bedienen/ NC RAM 3 MB (max. 1 MB beschikbaar)/ / (max. 200 programma's beschikbaar)/. (max. 200 programma's beschikbaar)/ voor het uitvoeren van bewerkingsprogramma's volgens DIN 66025/ CF-kaart met 8 GB opslagcapaciteit (max. 3 GB beschikbaar)/. Vermogensweergave, bedrijfsuren en werkstukteller op het scherm, Schermblokkering, toegangsbevoegdheid via sleutelschakelaar, NC-diagnose met helpfunctie, machinediagnose, USB-interface op het bedieningspaneel. Look-ahead met dynamische voorsturing, gerichte spilstop, herstart in het programma, Subroutinetechnologie in high-level taal en parameters, Gelijktijdige programmering, cyclusondersteuning, Boorcycli G81-G89, boor- en freespatronen, Meten in JOG-, M- en T-functies, Gereedschapsoffset voor geometrie, slijtage, 4 instelbare nulpunt-offsets G54-G57, 30 nulpuntoffset via G-functies Programmeerbaar, Gereedschapsradiuscorrectie met berekening van snijpunt, Invoegen van afschuiningen en radii, overgangsradii, Contourprogrammering, schaalfactor, spiegels, Poolcoördinaten, cirkelinterpolatie (programmering volledige cirkel)./ 3D-interpolatie, spiraalvormige interpolatie./. Vanwege de uitvinding met verse geluidsgolven/ Netwerkbekabeling is niet inbegrepen./ Spanentransporteur (schraperband)// Tankinhoud 200 l/ Pompcapaciteit 250 l/min bij 1,4 bar/ Koelmiddelreiniging via zeefbox met sleuven/ Spanentransporteur uitwerphoogte 1050 mm/ Spanentransporteur uitwerprichting links/ 1640 1/ Koelsysteem TPF 350 / FKA 900/ (ook voor slibvormende materialen zoals grijs gietijzer, GGG, Al met Si >/= 12%)/ (ook voor slibvormende materialen zoals grijs gietijzer, GGG, Al met Si >/= 12%) Tankinhoud 900 l/ LP-pomp 100 l/min bij 2,4 bar tot 250 l/min bij 2,3 bar/ Energiezuinige frequentiegeregelde HP-pomp/ 43 l/min bij 20 bar tot 35 l/min bij 70 bar/ Vario overdrukventiel voor 8 programmeerbare drukniveaus/ Vooraf ingesteld op 20, 30, 40, 50, 55, 60, 65, 70 bar
