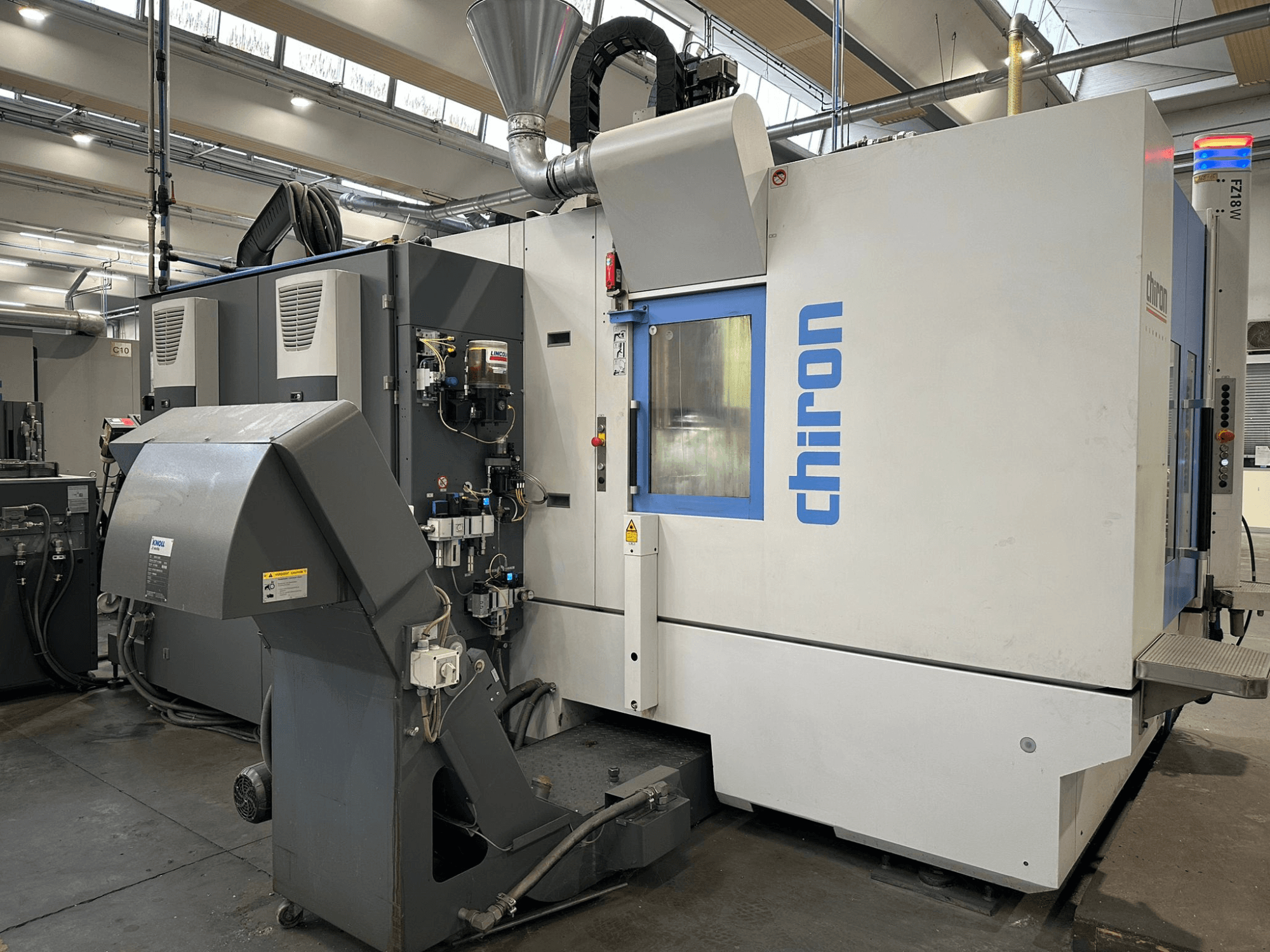

Deze 5-assige CHIRON FZ18W werd geproduceerd in 2019, met een FANUC 31i-B5 besturingssysteem en continue 5-assige besturing. Hij heeft een spindelsnelheid tot 12.000 tpm, een gereedschapscapaciteit van 70 en snelle verplaatsingssnelheden van 75 m/min. Ideaal voor complexe bewerkingstaken dankzij de automatische palletwisselaar en dubbele draaitafels. Als je op zoek bent naar freesmogelijkheden van hoge kwaliteit, overweeg dan de CHIRON FZ18W machine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: CHIRON
- jaar: 2019
- MODEL: FZ18W
- toepassingstype: Frezen
- Vestiging: Italië
- machinetype: Verticaal bewerkingscentrum
- merk bedieningseenheid: FANUC
Technische Informatie - CHIRON FZ18W
Besturingseenheid
- Besturingsmerk: FANUC
- Besturingsmodel: 31i-B5
Beweging
- Aantal assen: 5
- X-as verplaatsing: 800 mm
- Y-as verplaatsing: 530 mm
- Z-as verplaatsing: 450 mm
Technische specificatie
- Max. gereedschapsgewicht: 8 kg
- Spindelvermogen: 22 kW
- Spindelsnelheid: 12000 RPM
Extra informatie
Aantal assen: 5 (X, Y, Z + 2 roterende assen via pallet/draaitafel)
Spindel:
AC-spindelmotor: 7,5 kW (100% werklast), 22,0 kW (10% werklast)
Max. koppel: 140 Nm
Conus: HSK-A63 (DIN 69893)
Boorcapaciteit: Ø 42 mm
Capaciteit voor tappen: M30
Freescapaciteit: 500 cm³/min (staal E355)
Gereedschapwisselaar:
Type: Volledig gesloten kettingmagazijn
Capaciteit: 70 gereedschappen
Max gereedschap-Ø: 78 mm (160 mm met vrije aangrenzende posities)
Max gereedschaplengte: 380 mm
Max magazijnbelasting: 240 kg
Wisseltijd gereedschap: ~0,9 s
Spaan-tot-spaan tijd: ~2,6 s
Aanzet & dynamiek:
Snel verplaatsen (X/Y/Z): 75 m/min
Versnelling: 0.6 - 1.2 - 1.4 g
Aandrijvingen: Directe digitale aandrijvingen met absoluut meetsysteem
Machinefuncties/voorzieningen:
Automatische reiniging van werkgebied en opspanmiddelen
Automatische centrale vetsmering
Hydraulisch aggregaat: 200 bar
Persluchtbehandeling met filtratie tot 0,01 µm
Koeleenheid voor machineonderdelen
Meten, bewaken, software:
FANUC 3D botsingscontrole
Gereedschapsbewaking en zustergereedschapsbeheer
Elektrisch & interfaces:
Ethernet RJ45, USB, PCMCIA
Diagnose op afstand: CHIRON remoteLine
Gegevensbewaking & OEE: CHIRON dataLine
Conformiteit: CE
Extra apparatuur (robots, automatisering, randapparatuur)
Automatisering/palletiseren:
Automatische palletwisselaar IWV 0°/180° (wisseltijd ~3,5 s)
Draaitafel ATU 200, 2 eenheden
Positioneernauwkeurigheid/herhaalbaarheid: ±5″
Max. klemkoppel: 1.200 Nm
Max. belasting per zijde (APC): 250 kg
Max gewichtsverschil tussen pallets: 0 kg
Koelmiddel- en spanenbeheer:
Doorloop-koelmiddel (voorinstelling)
Hogedruk-koelvloeistofsysteem tot 30 bar
Filteren van koelmiddel: Trommelfilter TPF 350 S (50 µm)
Spanentransporteur: Scharnierende band
Koelmiddeltank: 230 L
Pomp: 250 L/min @ 1,4 bar
Taster-/gereedschapbesturing:
Renishaw RLP40Q meettaster (voorpositionering)
Laser gereedschapbreukcontrole (enkele F1000)
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
