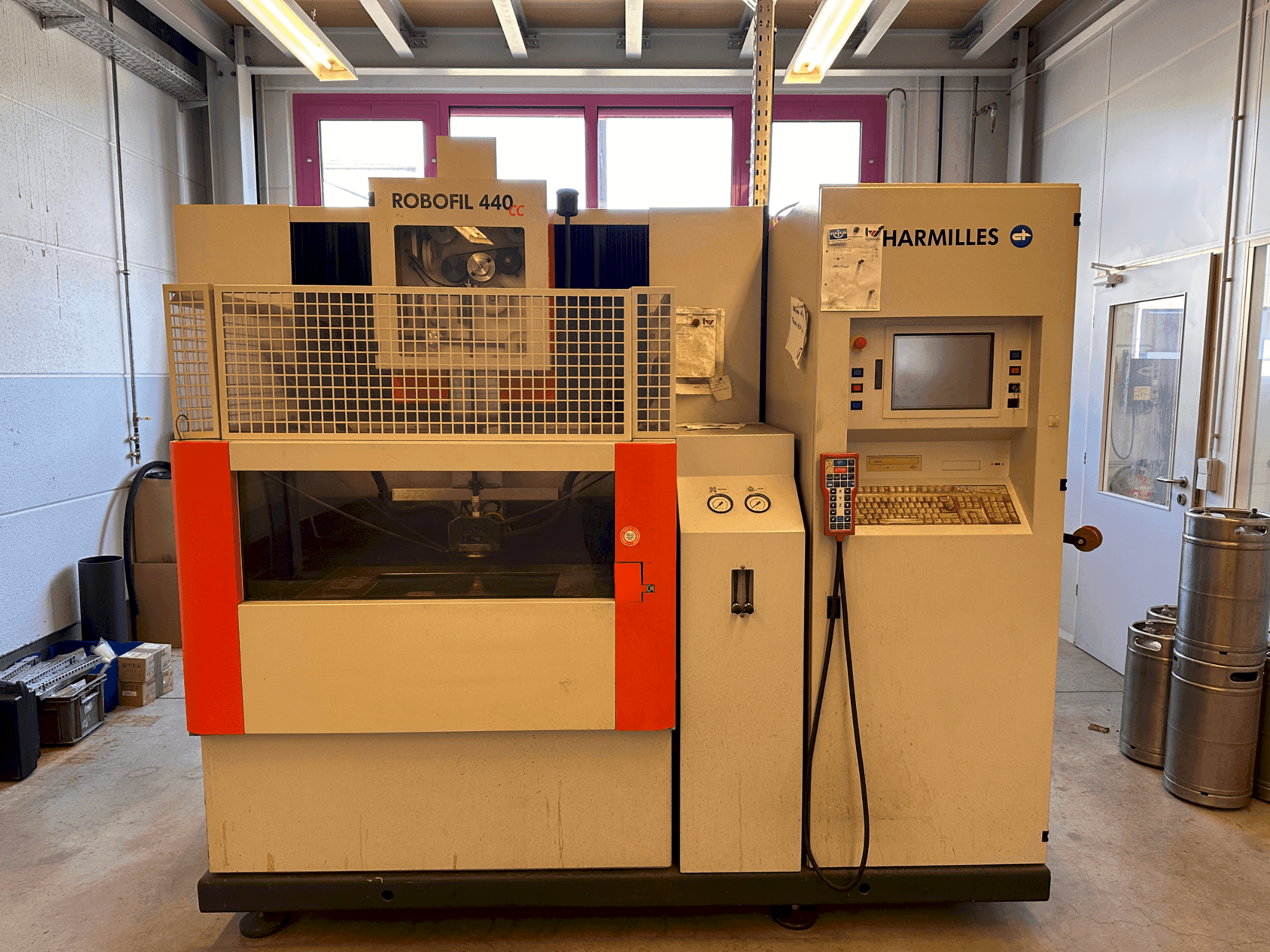

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

Voordelen van de machine

Technische voordelen van de machine

• Totaal diëlektrisch volume: 1200 l
• Min. /max. Diëlektrische dikte: 0/435 mm
• Standaard draadgeleiders: 0. 25 mm
• Driefasige ingangsspanning: 400 v
• Netfrequentie (2 versies): 50 of 60 hz
• Vermogensfactor: 0. 8
• Totaal geïnstalleerd vermogen: 10 kva
• Toelaatbare schommelingen: ±10%
• Toelaatbare micro-onderbrekingen: 4 ms
• Persluchttoevoer: 6-7 bar

Extra informatie

Besturing Numerieke besturing TFT 12"/. Afmetingen van het gehele systeem (BxDxH) mm 2600x2810x2240/ Totaal gewicht van het systeem zonder diëlektricum kg 3300/ Totaalgewicht van het systeem met diëlektricum kg 4450/ Werkgebied/ Max. afmetingen werkstuk mm 1200x700x400 Max. gewicht werkstuk kg 1500/ Min./max. Diëlektrische dikte mm 0/200/ Persluchttoevoer/ Druk bar 6...7 bar/ Minimale stroomsnelheid l/min 150/ Assen/ Slag X, Y, Z mm 550x350x400/ U, V mm 550/350/ Conische hoek / hoogte °/mm ±30/400/ Meetresolutie X, Y, U, V, Z µm 0,05/ Bewegingssnelheid van de assen mm/min 0...3000/ Botsbeveiliging voor de assen X, Y, U, V, Z/ Diëlektrisch/ Type Gedeïoniseerd water/ Totaal diëlektrisch volume L 1200/ Filterpatronen 4/ Deïonisatie flessen 1/ Totaal volume deïonisatiehars L 20/ Elektrode / Draad/ Standaard draadgeleiders mm Φ 0,25/ Programmeerbare draadtrekkracht daN 0.3...2.5/ Programmeerbare draadafwikkelsnelheid m/min 0,5...15/ Automatisch draad inrijgen mm Φ 0.1/0.2/0.25/0.3/ Automatisch draad inrijgen mm Φ 0.2/0.25/0.3/ Minimale voorboorgatdiameter voor automatisch inrijgen/ mm Φ 0,8/ Maximale hoogte voor automatisch inrijgen met draad van 0,25 mm/ mm 220/ Toelaatbare draadspoelgewichten en -types kg volgens DIN-normen: 1,6 (K100) - 8 (K160)/ volgens JIS-normen: 3(P3) - 5(P5)/. Elektrische kast/ Driefasige ingangsspanning V 400/ Netfrequentie (2 versies) Hz 50 of 60/ Toelaatbare schommelingen ±10%/ Totaal geïnstalleerd vermogen: 10 kVA/ Toelaatbare micro-onderbrekingen in ms: 13.5 A/ Vermogensfactor: 0,8/ Beeldscherm: 12" TFT/ Beschikbare standaardtalen: Frans, Engels, Duits, Italiaans, Spaans/ Geheugencapaciteit gebruiker: 6 GB/ Besturingssysteem: Windows XP SP2/ CD-ROM/ Ethernetpoort, USB/ Parallelle poort/ Afstandsbediening/ Alfanumeriek toetsenbord: PC/ Toelaatbare omgevingsomstandigheden/ Temperatuur voor optimale nauwkeurigheid: 20±1°C/ Temperatuur voor optimale apparatuur: 15...30°C/ Toelaatbare relatieve vochtigheid: 40...80%/ Max. geluidsemissie van de machine: 76 dB(A)/ Thermische stabilisatietijd: 3 h/ Beschermingsgraad elektrische apparatuur: IP 43
