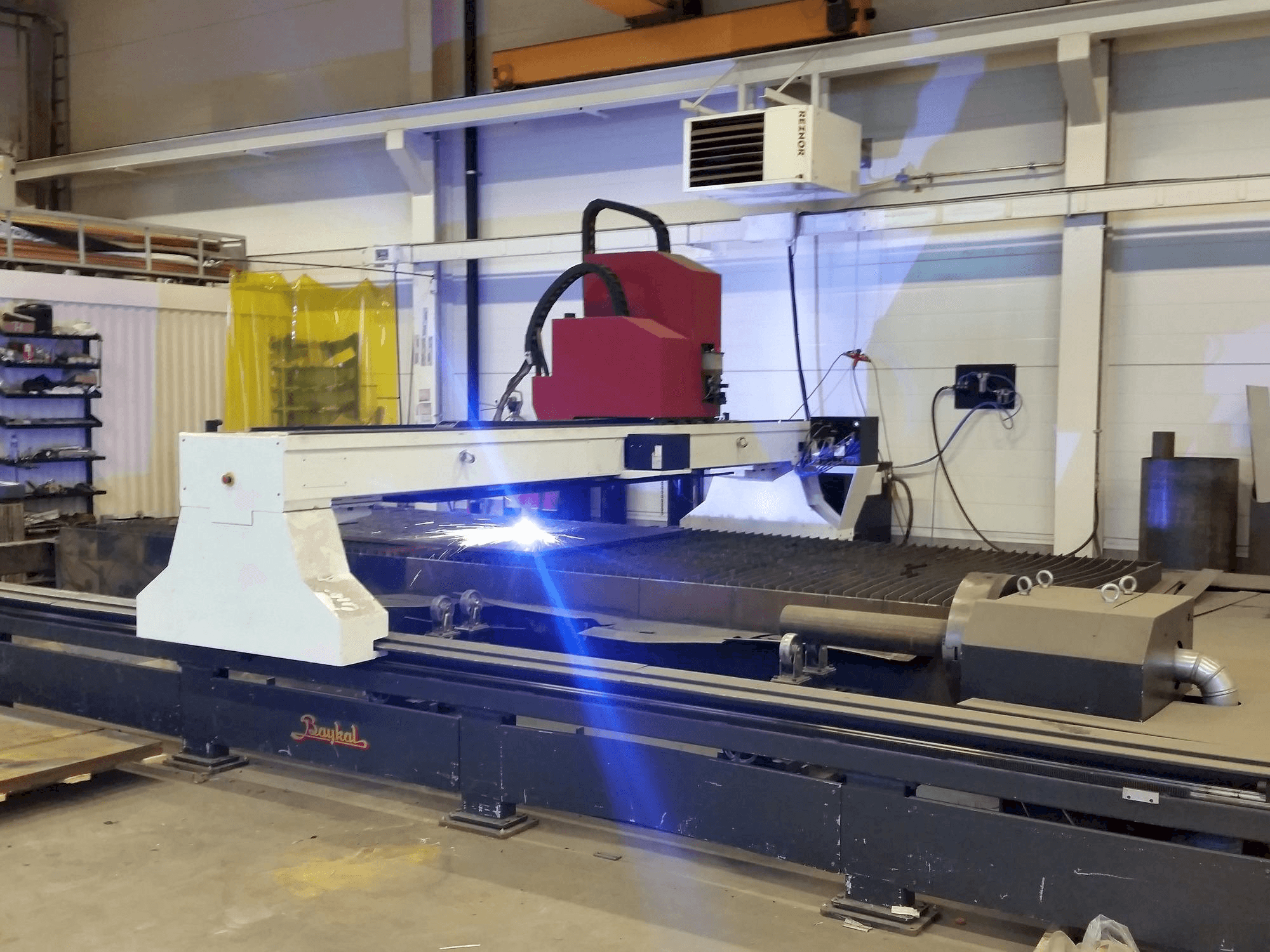

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Voordelen van de machine

Kwalitatieve machinevoordelen

• De snijtafel is onafhankelijk geconstrueerd van de dwarsbalk en het machineframe, voor een nauwkeurige positionering onder elk gewicht op de tafel.
• De snijkop heeft sensoren voor automatische aanpassing van de maaihoogte.
• Botsbeveiliging op de plasmasnijkop, de machine wordt geleverd met elektrische uitrusting voor: 400v
• Sectiesnijtafel geïntegreerd met automatisch afzuigsysteem, afzuigluiken die openen op het werkvlak voor een betere afzuiging, plasmasnijkop: inclusief trekkabeltrekketting
• "high-definition plasmatoevoerunit, programmeersoftware voor het nesten/optimaliseren van onderdelen via pc, regelaar : enkele uitgang
• Handmatige/automatische gasconsole voor selectie van plasma- en additievengassen, hoge capaciteit luchtfilterunit voor stof- en rookafscheiding (optioneel), slangpakket : slangpakket voor snijbron, gastoevoer : slangpakket voor gastoevoer
• Eén set verbruiksmaterialen (spuitmonden, elektrode, spuitmondhouder, verdeelstukken enz. ), positioneersnelheid: tot 20 000 mm/min.
• Werktemperatuur : tussen -10° c tot +30° c, afzuigsysteem : cnc bediend met pneumatische luiken, motory assen : links en rechts twee borstelloze ac servomotoren, traverse y assen : dubbelzijdig via tandheugel en rondsel aandrijving, motor x as : borstelloze ac servomotor, transverse x as : via tandheugel en rondsel en tandwielaandrijving
• Werking y-as : dubbelzijdige, tweezijdige longitudinale werking, werking x-as : dubbelzijdige transversale werking, geleiding y-as : lineaire geleiding, geleiding x-as : lineaire geleiding, geleiding x-as : lineaire geleiding
• Plasmabron : hypertherm hydefinition plasma hpr260xd met, auto gas console, besturing : technos pc12 ( made in the usa ) windows based, software pakket : lantek nesting software voor pc ( lantek expert ii )

Technische voordelen van de machine

• Pijpsnijfunctie Ø50-600mm
• Schuine kop
• 6-stations boor- en draadeenheid, boren max Ø20mm, schroefdraad max Ø16mm
• Een stationair bedieningspaneel in plaats van een paneel op de maaigiek, aan de linkerkant van de machine gezien vanaf de voorkant.
• Snijbreedte : 2200mm
• Snijlengte : 6400mm
• Dubbelzijdig gesynchroniseerde servoaandrijving op y-as = longitudinale beweging van snijkop
• Enkelvoudige gesynchroniseerde servoaandrijving op x-as = dwarse beweging van snijkop
• Ac servomotoren (borstelloos)
• Snelle positioneersnelheid 20 mt/min met ± 0,05 mm positioneernauwkeurigheid
