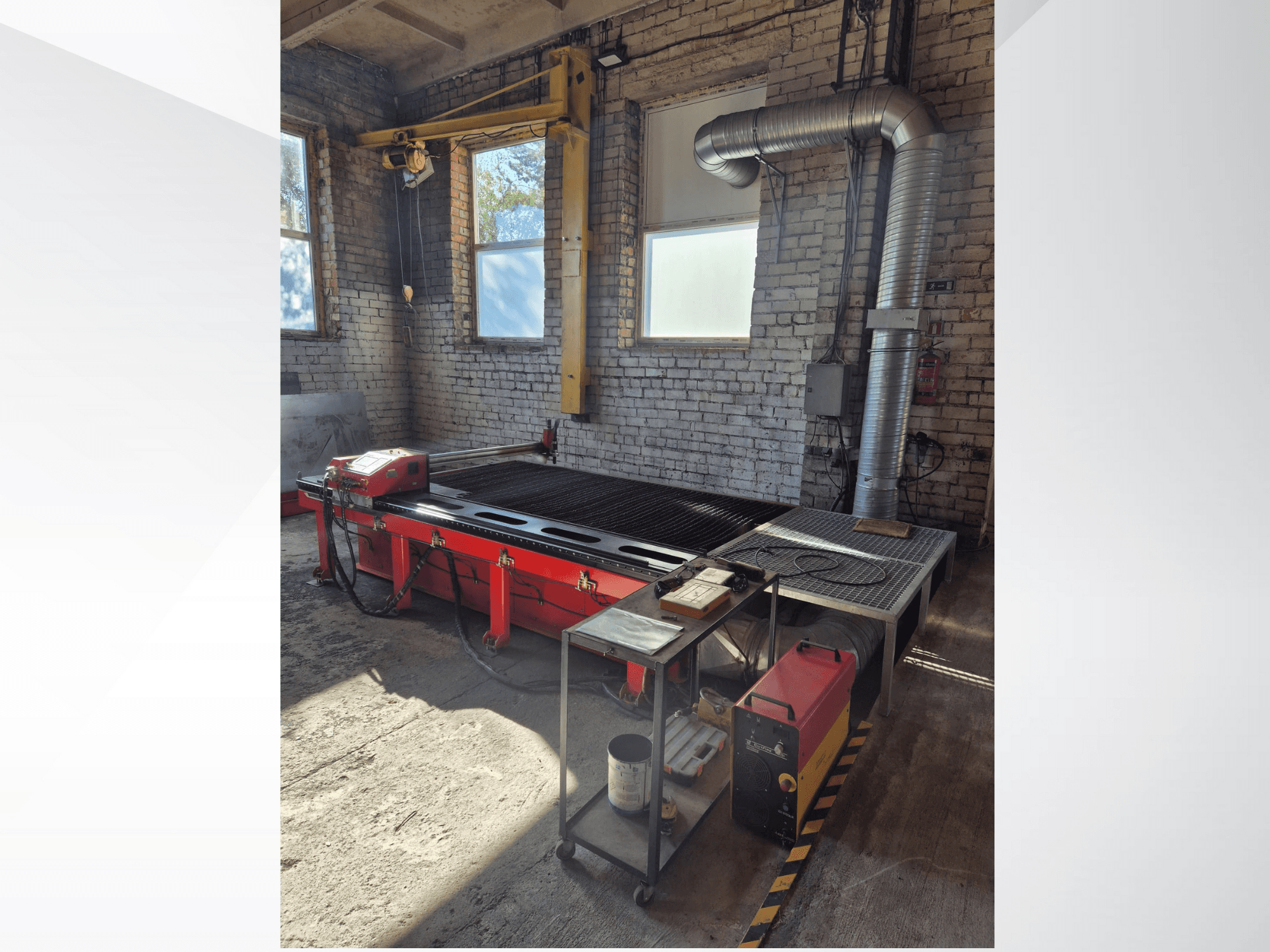

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Aanvullende informatie

• Assen: 2

• Effectief snijgebied: 1500 x 3000 mm

• Maximale snijdikte: tot 50 mm

• Snelheid: 4000 mm/min

• Maximale snijsnelheid: 3000 mm/min

• Besturing: KOIKE D420

• Besturingsfuncties: Draaien, spiegelen, nesten, herstellen, doorsteekpuntselectie

• CNC Beeldscherm: 7" kleur, meertalig

• Gegevensinvoer: USB / MDI

• Programmaformaat: EIA

• Software: KOIKE PNC-CAM Expert V2E + FastCAM licentie

• Voorgeïnstalleerde snijpatronen: 47 vormen

• CAD import: DXF, DWG

• Auto Nesting / Sequencing: Ja

• Motoren: Stappenmotoren (X/Y), DC-motor voor toortsheffer

• Ingangsspanning: 1~ 200-240V, 50/60 Hz

• X/Y aandrijving: Tandheugel, lineaire geleidingen

• Toorthouder: Ø35 mm

• Initiële toortshoogteregeling: Ja

• Toorts botsbeveiliging: Ja

• Boogspanningshoogteregeling: Ja (1:1 of 50:1)

• Plasmabron: Kjellberg CutFire 100i (100A)

• Netspanning: 3~ 400V ±10%, 50 Hz

• Stroomverbruik: 16,6 kVA (100% inschakelduur)

• Snijstroom: 35-100 A

• Inschakelduur: 100% bij 100 A

• Snijbereik: 1-20 mm (aanbevolen), max. 40 mm

• Doorsteekdikte: tot 20 mm

• Open-circuit spanning: 330 V DC

• Rendement: 0,92

• Vermogensfactor: 0,97

• Koeling: Luchtgekoeld (ingebouwde ventilator), toortsgasgekoeld

• Gastoevoer: Lucht, 5,5 bar, 220 Nl/min

• Beschermingsklasse: IP21

• Gewicht: 50 kg

• Afmetingen: 710 x 280 x 590 mm

• Plasmabron

• Besturingseenheid

• Laptop met FastCAM-licentie

• Plasmatafel 3000 x 1500 mm (4 afzuigkamers)

• Ventilatie-unit met uitlaten

• Takel - 500 kg hefvermogen

• Zuigercompressor 5,5 kW, 270 L, 10 bar

• Luchtdroger 1500 L/min

• Hefmagneet en plaatgrijper

• Mondstukken, elektroden en reserveonderdelen
