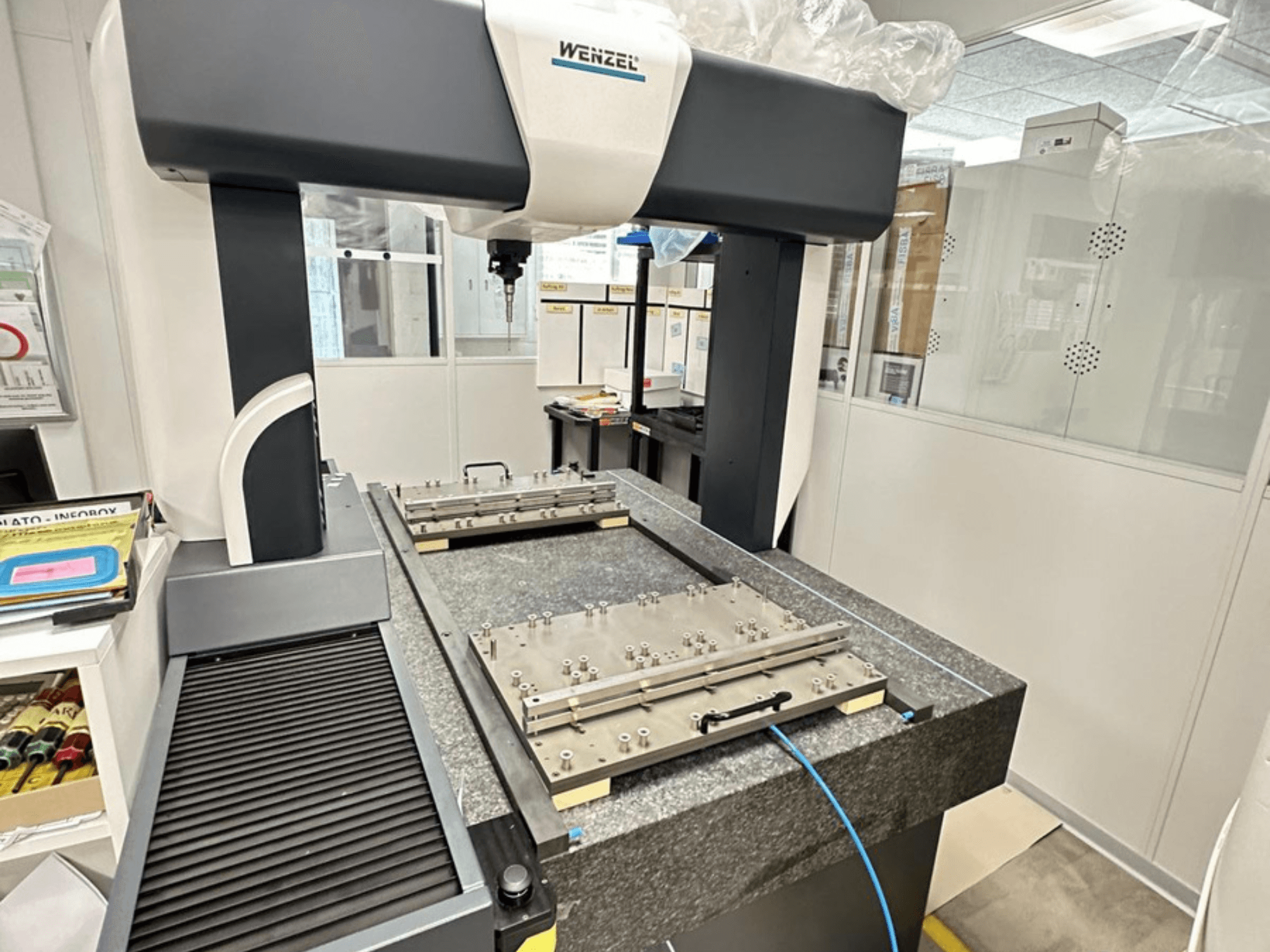

Wenzel - LH 65AT-MEA-WEN-2018-00001

Technische gegevens

• Meetbereik (X × Y × Z): 650 × 750 × 500 mm

• Nauwkeurigheidsnorm: DIN EN ISO 10360

• Nauwkeurigheidsklasse: Premium

• Temperatuurbereik: 18 °C – 22 °C

• Maximale temperatuurgradiënt: 1 K/h

• Maximale temperatuurgradiënt: 1 K/m

• Maximale temperatuurgradiënt: 2 K/dag

• Sensor: Renishaw PH6M

• Sensor: Renishaw TP200

• Sensor-module: Standard Force (SF)

• Tastkopinterface: PI200-3

• Diameter meetbol: Ø 4 mm

• Tasterverlenging: 50 mm

• Tasterverlenging: 100 mm

• Adapter: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L in mm)

• E150, MPE: 1,6 + L/350 µm (L in mm)

• R0, MPL: 1,6 µm

• Standaardmodule

• Stylus: 4 × <30 mm

• Basisplaat: Natuurlijk hardsteen (graniet)

• Incrementeel meetsysteem

• Online temperatuurcompensatie

• Actieve trillingsdemping

• Besturingseenheid: WENZEL-evaluatiesysteem CNC

• Handbediening: HT400

• Evaluatiestation

• WENZEL PC-systeem

• Duits toetsenbord

• Fujitsu TFT-monitor 24" E24T-7 Pro

• HP DeskJet A4-inkjetprinter

• WENZEL-machinedocumentatie (USB)

• Metrokey USB (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet-interface

• RS232-interface

• Lezerkop-ingang (5V TTL)

• Sensor-ingang (5V TTL)

• Motoraansluitingen

• Noodstop-interface

Extra uitrusting

• Renishaw PH6M-tasterkop met meerdere draden en automatische koppeling

• Renishaw TP200-taster met SF-module

• PI200-3-interface

• Taststift Ø 4 mm

• 50 mm stylusverlenging

• 100 mm stylusverlenging

• PAA1-adapter

• Aansluitkabel

• 1/3 HU-montagebeugel

• Houten opbergkoffer

• 18-delige naaldset

• M2-draaikoppeling

• M2-stylushouder

• Inbussleutels

• Pen-sleutels

• Type B keramische referentiebol Ø 25 mm

• Kogelhouder

• Kalibratiecertificaat voor referentiebol

• Verlengstuk van 70 mm

• Microfilters voor het filteren van olie, water en deeltjes
