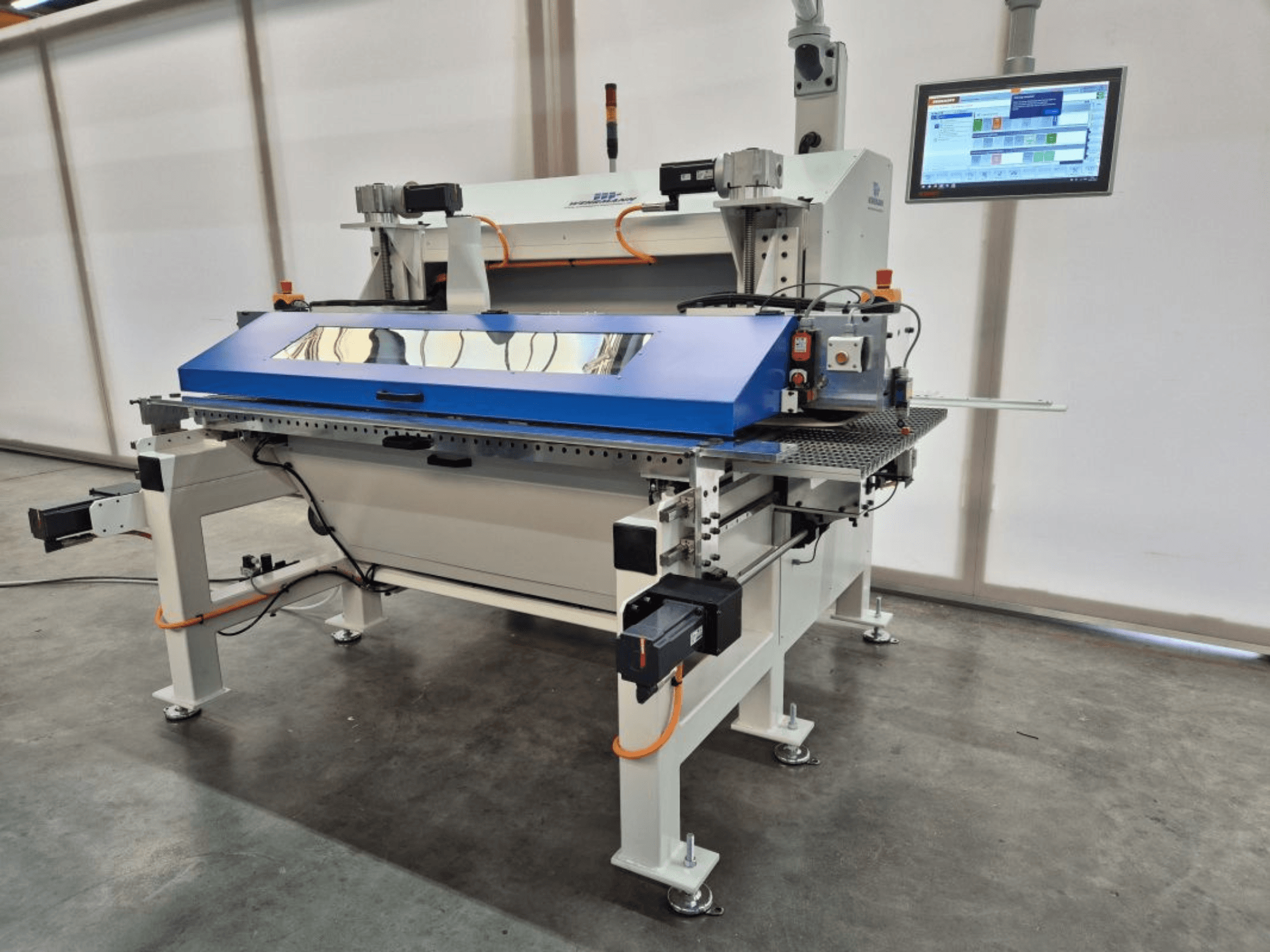

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Staat: Nieuw

• Toepassing: Klassiek snijden van rechthoekige werkstukken van hout/houtmaterialen met laminaat (CLP, HLP), papier, folie of fineer

• Capaciteit werkstuk/paneel:

  • Lengte: vanaf 140 mm

  • Breedte (afgewerkt formaat): min 50+50 mm; max 450+450 mm (asymmetrisch snijden mogelijk)

  • Dikte: 8-40 mm

  • Max werkstukgewicht: ca. 30 kg

  • Vorm: rechthoekig

• Werkhoogte: 900 mm

• Machinezijde: Rechtshandige machine (aanslagzijde rechts in de rijrichting)

• Aanvoer/aanpassingen:

  • Aanvoersnelheid: 5-40 m/min, servogestuurd

  • Elektronische hoogteverstelling: 5-45 mm via Beckhoff servoas

  • Rechter Teflon aanslagliniaal, servogestuurd

  • Linker aanvoerliniaal met pneumatisch veerbelaste eenheid, servogestuurd

• Constructie/transport:

  • Robuust gelast stalen frame

  • Transport via band met in hoogte verstelbare bovendruk

  • Onderhoudsarme riem met zachte transportcoating

  • 32 mm V-riem bovendruk met veerbelaste rollen voor betrouwbare geleiding

• Aggregaten:

  • Aggregaat 1: Frequentiegeregelde schulpzaag

    • Perske motor 4,4 kW, 50 Hz, 400 V, 4500 tpm

    • Gereedschapshouder D=35, sleutel

    • Buiten- + binnendraad R/L, servogestuurd, tandem, niet zwenkbaar

    • Hoogteverstelling via Beckhoff servoas

    • Zijdelingse verstelling met mechanische digitale weergave

    • Max. zaagblad-Ø 350 mm

    • Stromingsgeoptimaliseerde afzuigkappen

    • Zonder gereedschap

  • Aggregaat 2: Frequentiegeregelde hoofdzaag

    • Perske motor 6 kW, 50 Hz, 400 V, 5000 tpm, contrarotatie

    • Gereedschapshouder D=35, spline-as, uitwendige + inwendige draad R/L

    • Max. zaagblad-Ø 400 mm

    • Spleetwig met de hand verstelbaar

    • Hoogteverstelling via Beckhoff servoas

    • Zijdelingse verstelling met mechanische digitale weergave

    • Stromingsgeoptimaliseerde afzuigkappen

    • Zonder gereedschap

• Besturing en HMI (Beckhoff):

  • PC-gebaseerde besturing met geïntegreerde PLC en elektronische lijnbesturing (TwinCAT 3)

  • 15,6" multitouch-paneel met geïntegreerd toetsenbord/toetsenbord/muis

  • Eenvoudig, componentgeoriënteerd programma's maken; vrij definieerbare programmanamen; vrijwel onbeperkt programmageheugen

  • Bediening via toetsenbord/muis/aanraking; berichtensysteem voor operator/foutmeldingen

  • MDE Basic: productietijd, insteltijd, stilstandtijd, storingstijd, apparaatteller, instelbare registratieperiode

  • Snelle EtherCAT-veldbus; Ethernet RJ45; USB-poort

  • Ononderbroken voeding (UPS) voor paneel-PC

  • PLC-programmering volgens IEC 61131-3

  • Toevoerslot voor aangrenzende machines/transportsystemen

• Inbegrepen bij basismachine:

  • Geluiddemper/beschermkap met veiligheidsslot

  • Aansluitstukken voor externe afzuiging (min. luchtsnelheid 28 m/s, onderdruk 2480 Pa)

  • Persluchtaansluiting met onderhoudseenheid

  • Geïntegreerde schakelkast met koeleenheid (omgeving 10-45 °C)

  • Veiligheids- en beschermingsmaatregelen volgens CE; CE-markering

• Hulpprogramma's en specificaties

  • Bedrijfsdruk: 6 bar

  • Vermogen: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD-beschermingscircuit niet van toepassing)

• Taal:

  • Machine-etikettering: Duits

  • Gebruiksaanwijzing: Duits

  • Onderdelenlijsten: Duits

• Lakafwerking:

  • Basis/bekleding: Grijswit RAL 9002

  • Aggregaten: Stofgrijs RAL 7037

  • Beschermkappen: Blauw RAL 5017

  • Bedieningspaneel: Lichtgrijs RAL 7035

• Levertijd: Leverbaar ca. 4 maanden na bestelling

Extra uitrusting

• Extern stofafzuigsysteem (niet inbegrepen; machine geleverd met aansluitstukken; vereist 28 m/s luchtsnelheid en 2480 Pa onderdruk)

• Optioneel: Voorbereiding voor barcode- of RFID-scanner met gedefinieerde bestandsmap

• Optionele Industry 4.0 interfaces: MQTT, UMATI, OPC UA, RFID
