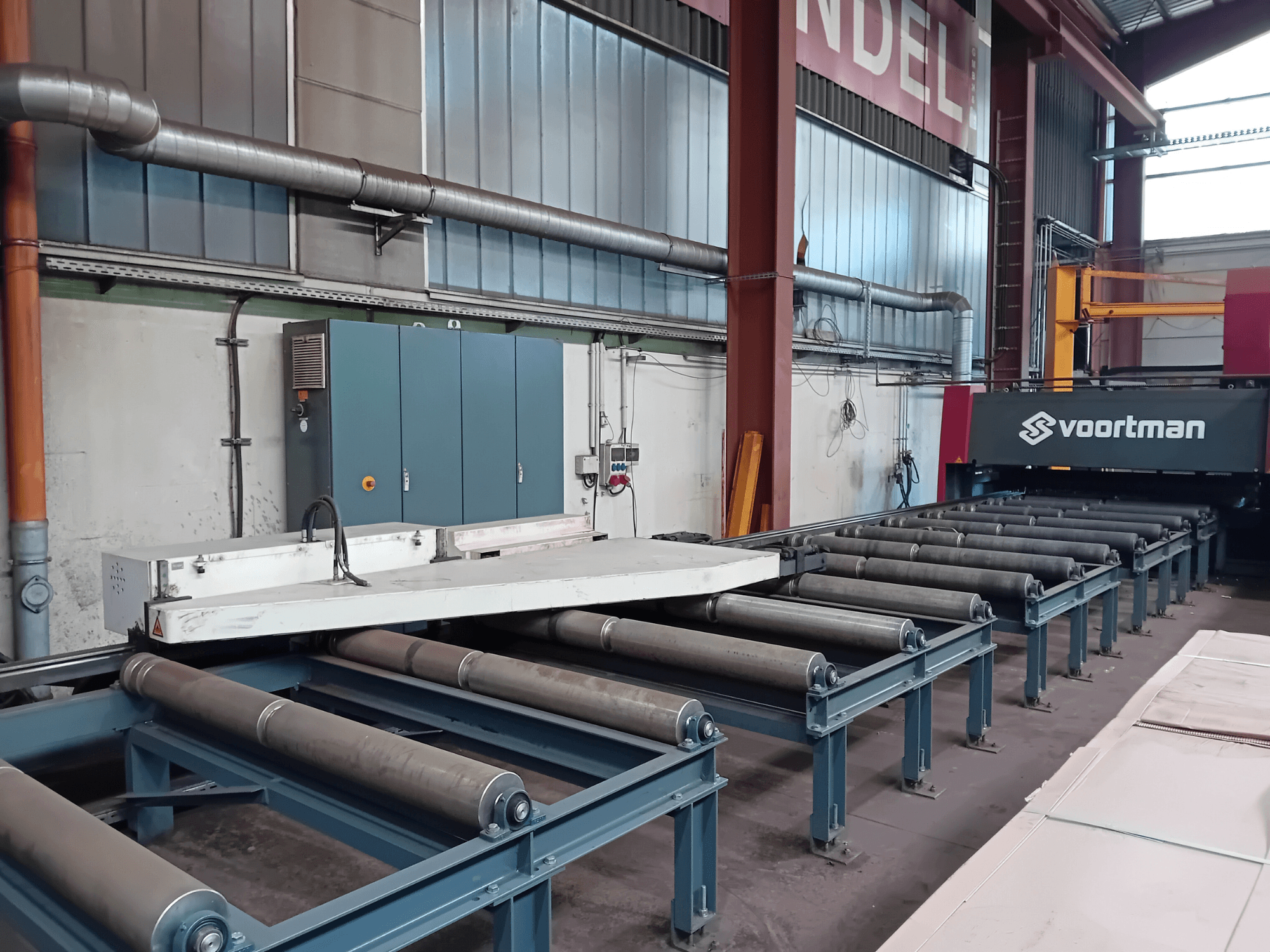

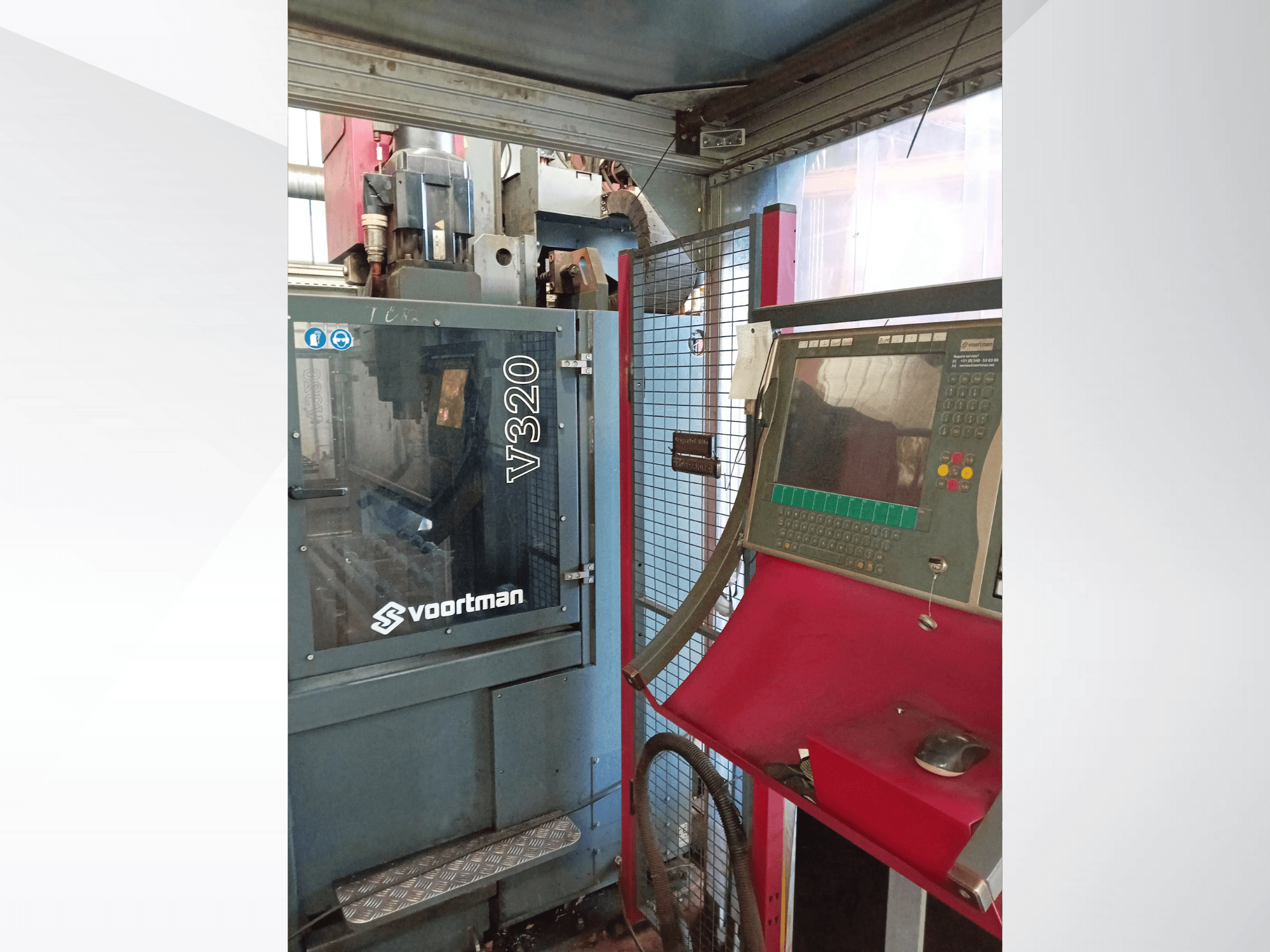

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Werkstukgrootte

  • Min./max. paneellengte: 850 - 6.100 mm

  • Min./max. paneelbreedte: 200 - 2.050 mm

  • Min./max. paneeldikte: 6 - 75 mm

  • Max. capaciteit: 7.500 kg

• Booreenheid: VD40

  • Bevestiging: SK 40

  • Assen snelheid: 0 - 2.500 tpm (traploos, servomotor)

  • Boordiameter: 5 - 40 mm

  • Schroefdraad: M6 - M30

  • Verzinken: Ja

  • Optie voor ponsmarkering: Ja

  • Optie lay-outmarkering (optioneel): Ja

  • Automatische gereedschapswisselaar: 2 x VTC 5/40 (2 x 5 posities)

  • Smering/koeling: Interne koeling, lucht/olie

  • Hydraulische montage: Ja

  • Nominale belasting: 30 kW

• Aanvoer en positionering: Synchroon aangedreven servomotoren, servoconvertor

• Snijden - Plasma (Smart Focus 300)

  • Min./max. dikte 3 - 80 mm

  • Max. doorsteekcapaciteit: 40 mm

  • Vrijwel slakvrij snijden: tot 35 mm

  • Markeren: Ja, met dezelfde verbruiksmaterialen

  • Gassen:

    • Plasmagas voor het snijden van zacht staal: O2 (99,9% zuiver, schoon, droog, olievrij)

    • Afschermgas voor zacht staal: O2 / Lucht (99,9% zuiver, schoon, droog, olievrij)

    • Markeergas: Argon; voor >200 A, stikstof

  • Automatische gasconsole: Ja

  • Automatische hoogteverstelling: Ja

  • Ontsteking: Automatisch

  • Snijsnelheid (zacht staal):

    • 6 mm: ca. 3.700 mm/min @ 90 A

    • 12 mm: ca. 3.600 mm/min @ 200 A

    • 25 mm: ca. 1.600 mm/min @ 300 A

    • 40 mm: ca. 720 mm/min @ 300 A

    • 50 mm: ca. 400 mm/min @ 300 A

    • 80 mm: ca. 100 mm/min @ 300 A

• Zagen - Autogeen (zuurstof snijden)

  • Type mondstuk: Mondstuk-mix

  • Automatische hoogteverstelling: Ja

  • Gastoevoer: Magneetventiel met terugslagklep

  • Brandstofgas: Propaan (optioneel: Acetyleen)

  • Snijgas: O2

  • Max. dikte: 75 mm

• Algemeen/installatie

  • Werkrichting: Links naar rechts

  • Werkhoogte: 760 mm (+/- 25 mm)

  • Omgevingstemperatuur: -10°C tot +35°C, max. 95% relatieve luchtvochtigheid

  • Spanningsregelaar: Niet inbegrepen

  • Stroomtransformator: Niet inbegrepen

Extra uitrusting

• Kjellberg Smart Focus 300 plasmabron (inbegrepen)

• Donaldson DFPR06 afzuigsysteem (inbegrepen; laatste filtervervanging januari 2025)
