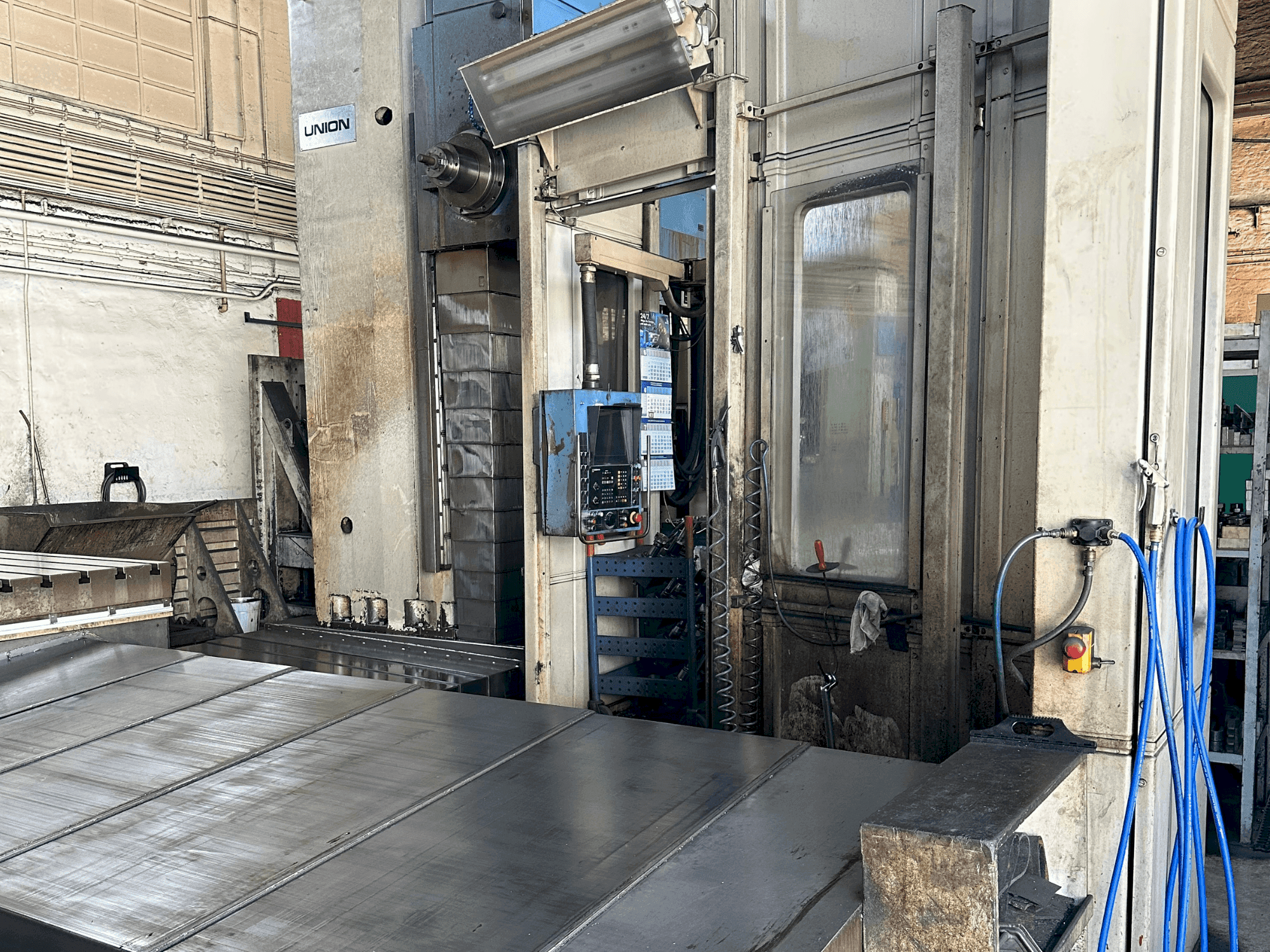

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Extra informatie

Trajecten: Verticale beweging van de spilkop (Y-as): 1600 mm (2000). Longitudinale beweging van het onderstel (Z-as): 1000 mm (1600). Beweging van de boorspil (W-as): 700 mm. Aanzet: Continue voeding voor Y- en Z-as: 1 tot 7099 mm/min. Spindel: Opspankracht gereedschap: 25000 N. Maximale boordiameter: 500 mm. Elektrisch systeem: Netspanning: 380 VAC ± 10% (andere spanningen zijn mogelijk). Frequentie: 50 Hz ± 2%. Aansluitvermogen: BFK-grootte 130: 80 kW. BFK-grootte 150: 100 kW. Primaire zekering: 200 A (bij 380 VAC). Hydraulisch systeem: Bevat de volledige opwekking, behandeling en distributie van de drukstroom. Het is ondergebracht in een aparte hydraulische eenheid met een opslagstation. Klemoppervlak: 1250 x 1600 mm. 1600 x 2000 mm. Max. Spanbelasting: Gelijkmatige verdeling van de belasting: respectievelijk 8000 kg en 12500 kg. Ongelijkmatige verdeling van de belasting (op de helft van het tafeloppervlak): 4000 kg respectievelijk 6000 kg. Max. Massatraagheidsmoment: 3000 kgm² en 7000 kgm². Max. Belastingsmoment: 19000 N en 35000 N wanneer de opspantafel vergrendeld is. Aanvoer en ijlgang: Continue voeding (X-as): 1 tot 7099 mm/min. Snel verplaatsen (X-as): 7100 mm/min. Interpolatie: Lineair en cirkelvormig. 3D-interpolatie. Spiraalinterpolatie. Cilinderinterpolatie. Programmering: Invoernauwkeurigheid: 0,001 mm voor lineaire assen en 0,001° voor roterende assen. Centraal programmageheugen: 3100 NC-zinnen. Extra functies: Gereedschapscorrectie voor 99 paren (lengte en radius). 8 bewerkingscycli en 200 vrije subprogramma's. Programmasimulatie en I/O parallel aan bewerking. Uitgebreid diagnosesysteem voor service en probleemoplossing.
