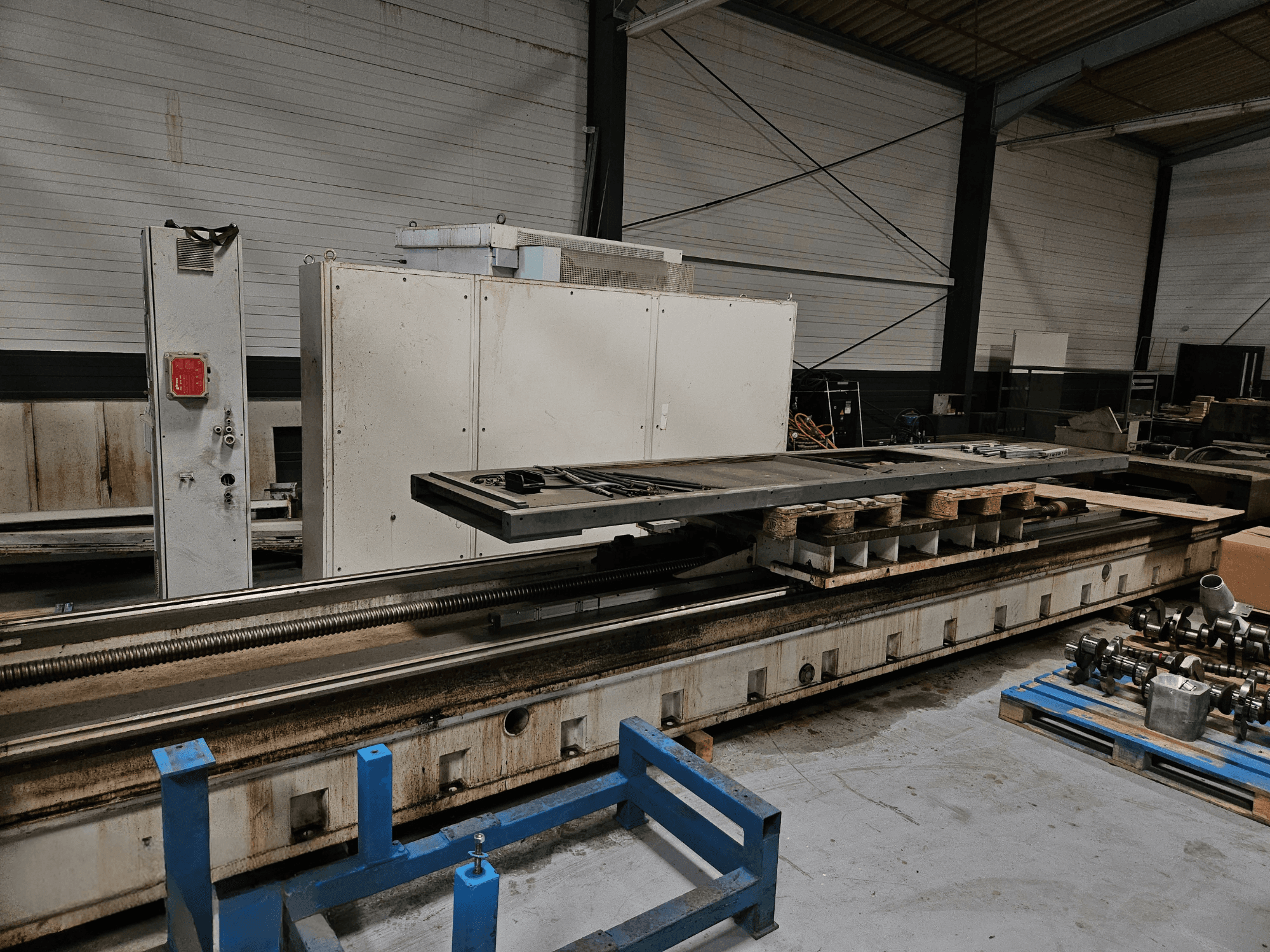

Deze 5-assige SHW UFZ 6L bedfreesmachine werd vervaardigd in 2008. De machine heeft een indrukwekkende X-as verplaatsing van 6000 mm, Y-as verplaatsing van 2100 mm en Z-as verplaatsing van 1600 mm. De machine heeft een automatische gereedschapswisselaar met een capaciteit voor 150 gereedschappen en een robuust opspanoppervlak van 3600 x 3750 mm. Als je op zoek bent naar freesmogelijkheden van hoge kwaliteit, overweeg dan de SHW UFZ 6L machine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: SHW
- jaar: 2008
- MODEL: UFZ 6L
- toepassingstype: Frezen
- Vestiging: Duitsland
- machinetype: Bedfreesmachine
- merk bedieningseenheid:
Technische Informatie - SHW UFZ 6L
Afmetingen
- Machinehoogte: 6450 mm
- Machinelengte: 12500 mm
- Machinegewicht: 34000 kg
- Machinebreedte: 11000 mm
Beweging
- Aantal assen: 5
- X-as verplaatsing: 6000 mm
- Y-as verplaatsing: 2100 mm
- Z-as verplaatsing: 1600 mm
Technische specificatie
- Max. gereedschapsgewicht: 25 kg
- Spindelsnelheid: 4000 RPM
- Kegelmaat: SK 40
Extra informatie
W-as verplaatsing: 1500 mm
Digitale aanvoeraandrijvingen
X-as: 2-20000 mm/min
Y-as: 2-24000 mm/min
Z-as: 2-24000 mm/min
Snel verplaatsen
X-as: 20000 mm/min
Y-as: 24000 mm/min
Z-as: 24000 mm/min
Spindel
Kop: Automatische universele freeskop
Hoofdspilmotor: Siemens 1PH7 167
Versnellingsbak: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Herhalingsnauwkeurigheid: ±0,002 mm
Gereedschapwisselaar
Type: Automatisch
Capaciteit: 150 gereedschappen
Max gereedschaplengte: 400 mm
Max gewicht gereedschap: 25 kg
Conus gereedschap: SK50 DIN 69871
Station: Pickup-station
Tafel/platen
Spanplaat oppervlak: 3600 x 3750 mm
Elektronica en bediening
Bedieningspaneel: CNC geïntegreerd in werkplateau
Servomotoren: Siemens 1FT6-serie
Aandrijvingen/regelaars: Indramat ECOdrive 3
Meetsystemen: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Elektronische drukschakelaar: ifm PN 5, PN 7
Stroomvoorziening
Spanning: 400 V, 3-fasig, 50 Hz
Aansluiting: ca. 80 kVA
Hoofdzekering: 160 A (traag)
Geleiderdoorsnede: 70 mm²
Pneumatiek en hydrauliek
Druk: 4-6 bar
Aansluiting: G1/4
Luchtverbruik: ongeveer 320-400 l
Ventielaansluiting: Festo CP10+
Hydraulisch systeem: Bosch met 1 x 50 l accumulator
Extra uitrusting
CNC draaitafelunit: Demmeler DRTN
Tafeloppervlak: 2000 x 1800 mm
Max rotatiesnelheid: 4 min^-1
Botsingsbewaking: Brankamp Typ CMS (1-kanaals)
Veiligheidsrem: Mayr Typ 891...
Koeleenheid: Schimpke DK 38 V / BKW SK 250D
Koelvloeistoffilter: Knoll KF110/1100
Oliefilter: ARGO D 062-156
Spanentransporteur: Richter SP 250/63 (x2)
Meetsysteem: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug
Smering: Automatisch
Machinebehuizing: 3-zijdig
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
