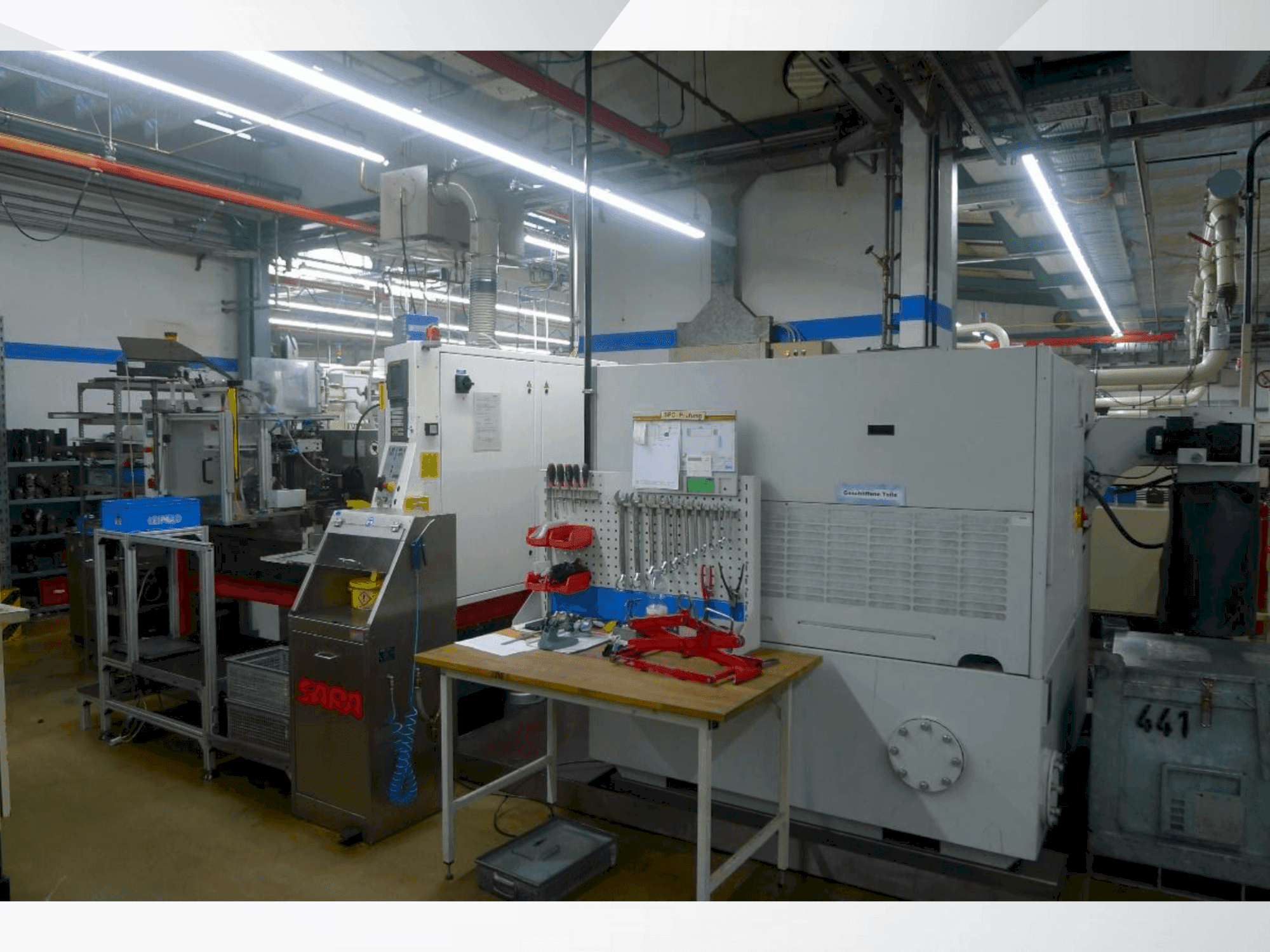

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Aanvullend Materiaal

• - Kraft & Bauer Brandblussysteem, Type FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll microfilter, Type Micro Pur 240 F / Streuli hefstation, Type SHSRT300-TL142/180

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Werkgebied doorvoerslijpen: 1. 5 - 100 mm werkstukdiameter / inval slijpen werkgebied: 1. 5 - 100 mm werkstukdiameter / maximale slijplengte: 250 mm
  • - Max. Buitendiameter: 400 mm / binnendiameter: 203. 2 mm / max. Breedte: 250 mm / omtreksnelheid: 50 m/s / aandrijfvermogen: 11 kw (met balanceerinrichting)
  • - Max. Buitendiameter: 225 mm / binnendiameter: 127 mm / max. Breedte: 250 mm / snelheidsbereik: 0-265 rpm / max. Hellingshoek: +5/+5° / aandrijfvermogen: 3. 7 kw

Extra informatie

• - Gereedschap voor slijpproces Gereedschapsset Onderdelen 19085 en 19575 Doorvoerslijpen Illustratie van slijpopstelling en gereedschapsontwerp Gereedschapsopzet Afbeelding van slijpopstelling en gereedschapsconstructie Werkstukondersteuning Werkstukondersteuning incl. tekening) Korund slijpschijf Regelschijf RVS flens © 203,2 mm met deksel Tweedehands, 50% korting Montageflens slijpschijf @ 203,2 mm met deksel RS flens © 127 mm met deksel Tweedehands, 50% korting Montageflens voor regelschijf © 127 mm met deksel Gereedschapsset Aandrijfas 13819 Plunjesslijpen Afbeelding van de slijpopstelling en uitvoering van de gereedschappen Gereedschapsopstelling Afbeelding van de slijpopstelling en het ontwerp van de gereedschappen Werkstukondersteuning Werkstukondersteuning (incl. tekening) 3 korund slijpschijven 3 regelschijven 4 tussenring 1 slijpdiamant voor slijpschijf 1 slijpdiamant voor regelschijf Koel- en filtersysteem KM Streull opvoerstation type SHSRT300 Streuli koelvloeistof opvoerstation type SHSRT300: Capaciteit 300 liter, met koelvloeistofpomp 1,1 kW, vermogen 150 |/min, 10 meter opvoerhoogte. Een tweede tank met vers water is geïntegreerd in het systeem voor het koelen van de lineaire motoren en de slijpspindel (pomp 0,24 kW, opbrengst 50 min, / opvoerhoogte max. 5 m). Er is een warmte-uitwisseling tussen de twee tanks. Mobiele versie met 4 zwenkwielen. Het hefstation bevindt zich onder de machine. Prijs is inclusief interface en bediening via het besturingssysteem van de machine, kleur grijs RAL 7036. Automatisering Transportband lossen onder RS Transportband voor lossen onder de regelschijf: Deze transporteert de onderdelen voorwaarts uit de machine nadat ze het slijpproces hebben doorlopen. De aandrijfmotor heeft een snelheidsregelaar voor een traploze aanpassing van de bandsnelheid. Het in- en uitschakelen gebeurt door middel van CNC-besturing. De band is bevestigd aan het steunblok. Een lekbak onder de band verzamelt en recyclet de resterende koelvloeistof. De lengte is 1200 mm, de breedte 50 mm. De maximaal mogelijke diameter van de werkstukken is 40 mm. Schuine trechter met werkstukopvangbak De werkstukken rollen zachtjes naar beneden in een opvangbak die overstroomd is met koelvloeistof. Binnenin bevindt zich een geperforeerde metalen mand die gebruikt wordt om de afgewerkte werkstukken uit het opvangbassin te halen. Arbeitsbereich Durchgangsschleifen Werkstukdikte tot 50 mm Arbeitsbereich Einstechschleifen Werkstukdikte tot 100 mm Grootste schleiflänge tot 270 mm Schleifscheibe Binnenmaat © 400 mm Binnenmaat 0ี 203,2 mm Max. breedte (Vorm Type 1) 250 mm Max. breedte (Vorm 7) 275 mm Omwindsnelheid stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Optie: Spindel 29 kW mit Gegenlagerung) 11 kW Regels Afstandsbediening © 250 mm Binnenmaten ซี 127 mm Max. breedte (type 1) 250 mm Breedte max. (Vorm Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Stroomvoorziening 3,7 KW Positiebepaling (alle 3 de assen U /X /W) 0,1 um Afzuiging van de glasmassastraal 0,05 um Elektrische spanning Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz of 3X480V / 60 Hz / of na Kundenwunsch Stuurstroom DC 24V Anschlussluiting voor 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Luchtvochtigheid 68 dBA Druksnelheid (Sperrluft) 1,5 - 6 bar Die Druckluft muss rein und trocken sein laut DIN-ISO 8573-1 (wenn < 6 bar und mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/Min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./W Aandrijving met FANUCtimearmotoren Positionering met Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel met geïntegreerd antrieb (Motorspindel), wassergekühlt Regelspindel met directionele antrieb (FANUC Motor), +/- 4 mm axiaal verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstückauflagebock mit Excenterwelle zum Einstellen der Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Octrooi: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Octrooi: CH 691957) CNC-machine "FANUC 21i MB" met geïntegreerde SPS Maschinensoftware met uitgebreide functies zoals: V-konstant voor schielfschelbe en regelschelbe Schleifzyklen voor Einstech- en Durchgangsschleilen Massacompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Steuerpuit mit unverwüstilcher PIEZZO-Tastatur Elektrische voeding 230V AC 6A via transformator Handwerkset 1 handleiding in het Duits 1 Elektroschema en documentatie 1 Software-Lader Dokumentatie (op CD) Kleuren: Weiss RAL 9010, Rot RAL 2002 en Naturgranit (zwart)
