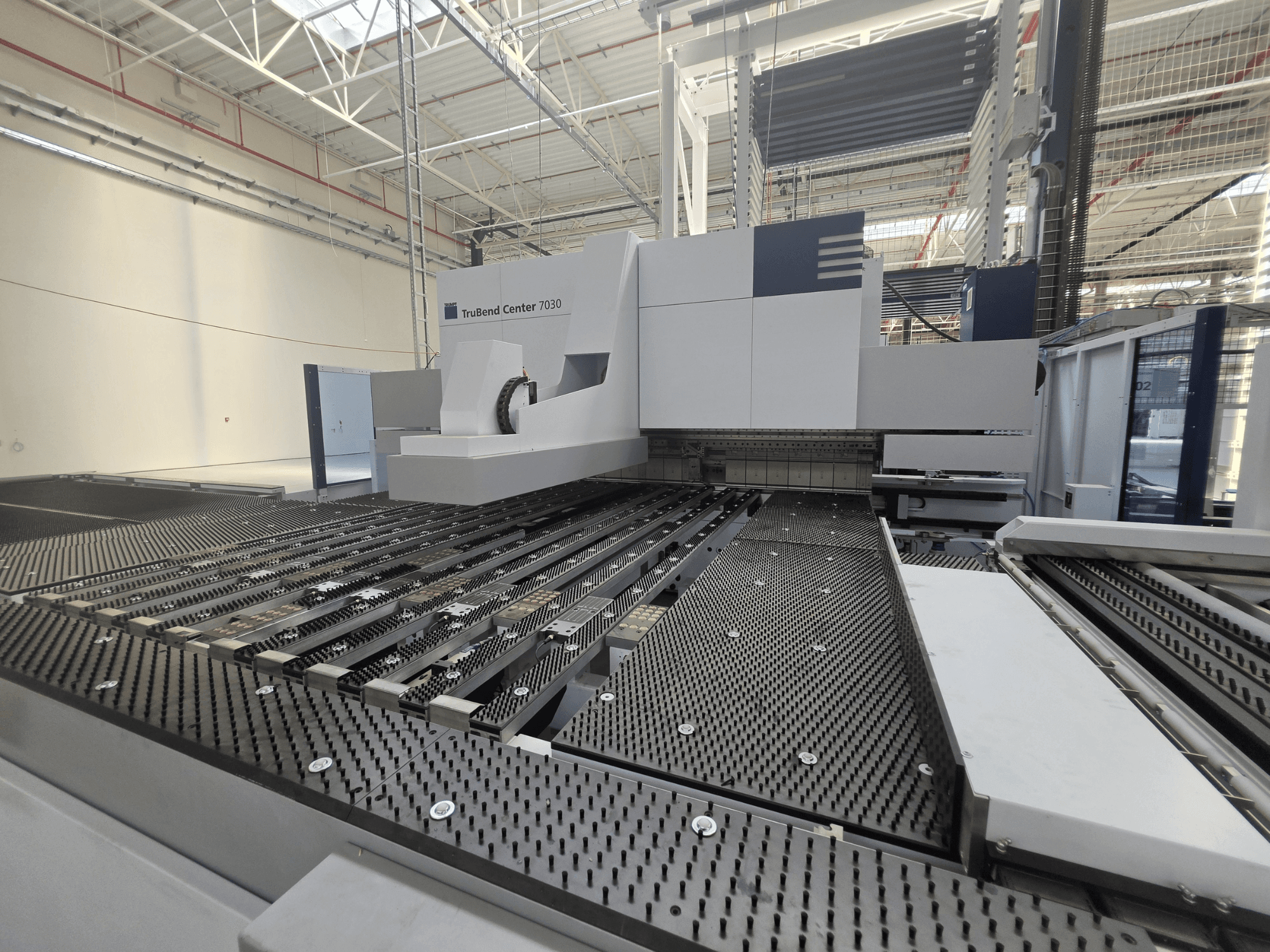

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Capaciteiten

  • Maximale buigkantlengte: 3.123 mm

  • Min. buigkantlengte: 200 mm

  • Min. buigbreedte met standaardhouder: 145 mm

  • Min. buigbreedte met ENW-gereedschappen: 40 mm

  • Max. dooshoogte: 220 mm

  • Klemkracht houder: 101 t

  • Materiaaldikte: min. 0,4 mm; max. constructiestaal 3,0 mm; max. roestvrij staal 2,2 mm; max. aluminium 4,0 mm

• Machineconstructie: gelast stalen frame; buigsysteem: wig-aandrijving; bolvorming: inbegrepen, instelbaar via de machinebesturing

• Manipulatie en positionering

  • 2-assige werkstukmanipulator met zuignappen (X-verplaatsing 2.653 mm; slag 100 mm; 12 zuigmodules)

  • 5-assige achterste aanslag; roterende manipulator; voorste aanslag; laadtangen

  • Automatische werkstukpositionering en -rotatie

• Snelheden

  • E-as-snelverplaatsing: 250 mm/s

  • Snelheid voorste aanslag: 3.000 mm/s

  • Snelheid werkstukmanipulator: 3.000 mm/s

  • Snelheid roterende manipulator: tot 3 omw/s

  • ToolMaster-buigsnelheid: 2.400 mm/s

• Positioneringsnauwkeurigheid

  • Y-as: 0,10 mm; X-as: 0,05 mm; R-as: 0,05 mm

• CNC-besturing

  • 21,5-inch touchscreen; besturingssysteem: Windows 7 Ultimate 64-bit

  • Toetsenbord en muis; USB; RJ45-netwerk; Ethernet 10/100 Mbit/s

  • Internet-teleservice / diagnose op afstand

• Meting van de buighoek

  • Optische ondersteuning bij de buighoek; geïntegreerde camera; grafische vergelijking van geprogrammeerde en werkelijke hoek

  • Minimale lengte aan de werkstukzijde voor hoekmeting: 10 mm

• Veiligheidsuitrusting

  • CE-certificering; draaiende veiligheidsdeuren; veiligheidslichtschermen; toegangsbeveiliging van de werkruimte

  • Voetschakelaar met vrijgavefunctie; noodstop

• Elektrische gegevens: 80 kVA

Extra uitrusting

• Automatisch laad-/lossysteem met opslaginterface

  • Automatische scheiding, toevoer en overdracht van onbewerkte onderdelen; automatische afvoer van afgewerkte onderdelen

  • Transportband voor afgewerkte onderdelen; maximale afmetingen van de onbewerkte stukken 3.048 x 1.500 mm

  • Opslaginterface inbegrepen

  • Laadwagen: niet inbegrepen; railset: niet inbegrepen

• Gereedschappen en gereedschapssystemen

  • ToolMaster Bend: automatische positionering en instelling van klemgereedschap; automatische positionering van standaard-, Pick&Place- en gebogen houders

  • Meegeleverde gereedschappen: 16 standaard klemgereedschappen (elk 160 mm); 6 Pick&Place-klemgereedschappen; Pick&Place-segmenten 10/15/20/40 mm; hoekklemgereedschap (199 mm); OBW90- en UBW90-buiggereedschappen

  • ENW-uitrusting: ENW-functie voor het kantelen van klemgereedschap; ENW110-40-gereedschap (lengte 3.123 mm; diepte 40 mm); minimale buigbreedte met ENW-gereedschap 40 mm

• Aanvullende modules voor onderdelenbehandeling

  • 12 vacuümmodules met drie zuigvlakken (boven/onder/voorkant)

  • 6 magnetische modules; 4 tweezijdige magnetische modules

  • Vacuüm- en magneetmodules kunnen samen worden gebruikt

• Software en gegevensregistratie

  • TecZone Fold-floatinglicentie: automatische programmering op basis van 2D-/3D-gegevens, automatische generatie van buigprogramma's, 3D-simulatie, botsingscontrole, handmatige aanpassing

  • Draadloze 2D-codelezer met Bluetooth: lezen van barcodes en DataMatrix-codes; automatisch laden van productieprogramma’s
