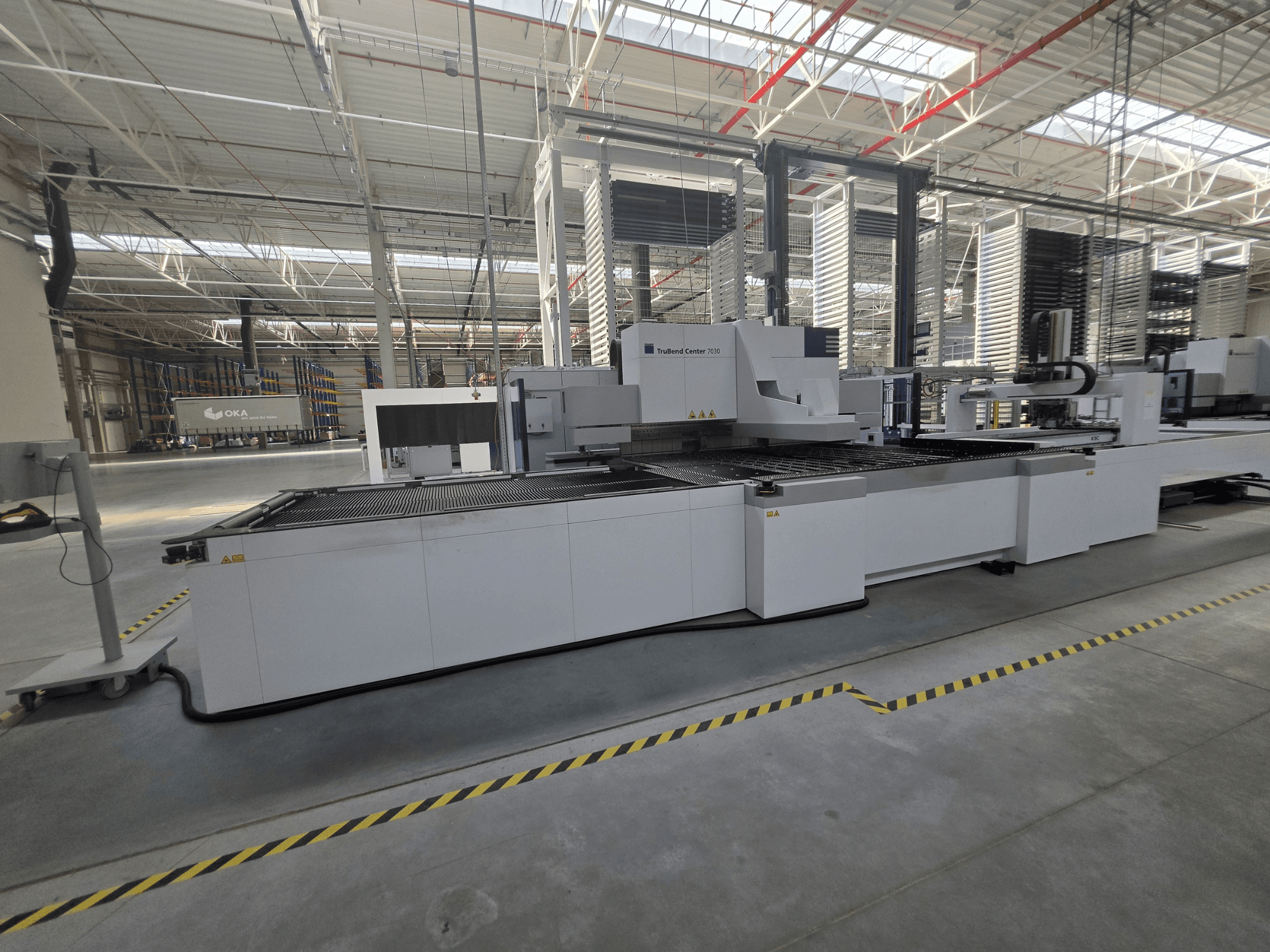

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Constructie: gelast stalen frame; Buigsysteem: wig-aandrijving; Bolvorming: inbegrepen, instelbaar via bediening

• Capaciteiten

  • Max. buigrandlengte: 3.123 mm

  • Min. buigkantlengte: 200 mm

  • Min. buigbreedte met standaardhouder: 145 mm

  • Min. buigbreedte met ENW-gereedschap: 40 mm

  • Max. dooshoogte: 220 mm

  • Klemkracht houder: 101 t

  • Materiaaldikte: min. 0,4 mm; max. constructiestaal 3,0 mm; max. roestvrij staal 2,2 mm; max. aluminium 4,0 mm

• Manipulatie en positionering (geïntegreerd)

  • 2-assige werkstukmanipulator met 12 zuigmodules; X-verplaatsing 2.653 mm; slag 100 mm

  • 5-assige achterste aanslag; roterende manipulator; voorste aanslag; laadtang

  • Automatische werkstukpositionering en -rotatie

• Snelheden

  • E-as-snelverplaatsing: 250 mm/s

  • Voorste aanslag: 3.000 mm/s

  • Werkstukmanipulator: 3.000 mm/s

  • Roterende manipulator: tot 3 omw/s

  • ToolMaster Bend: 2.400 mm/s

• Positioneringsnauwkeurigheid

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC-besturing

  • 21,5-inch touchscreen; Windows 7 Ultimate 64-bit; toetsenbord en muis

  • USB; RJ45; Ethernet 10/100 Mbit/s; internet-teleservice/diagnose op afstand

• Programmeersoftware

  • TecZone Fold met zwevende licentie

  • Automatische programmering vanuit 2D/3D, automatische generatie van buigprogramma's

  • 3D-buigsimulatie; botsingscontrole; handmatige programma-aanpassing

• ToolMaster Bend (automatische gereedschapsafhandeling)

  • Automatische positionering en instelling van klemgereedschap per programma

  • Automatische positionering van standaard-, Pick&Place- en gebogen houders

• Meegeleverde gereedschappen

  • 16 standaard klemgereedschappen (elk 160 mm)

  • 6 Pick&Place-klemgereedschappen; segmenten 10/15/20/40 mm

  • Hoekklem, lengte 199 mm

  • OBW90- en UBW90-buiggereedschappen

• ENW-apparatuur

  • ENW-functie voor het kantelen van klemgereedschappen

  • ENW110-40-gereedschap, lengte 3.123 mm, diepte 40 mm

  • Minimale buigbreedte met ENW: 40 mm

• Meting van de buighoek

  • Optische buighoekondersteuning met geïntegreerde camera

  • Grafische vergelijking van geprogrammeerde en werkelijke hoek

  • Minimale lengte aan de werkstukzijde voor hoekmeting: 10 mm

• Veiligheid

  • CE-certificering; draaiende veiligheidsdeuren; veiligheidslichtschermen

  • Toegangsbeveiliging van het werkgebied; voetschakelaar met vrijgave; noodstop

• Elektrische voeding: 80 kVA

Extra uitrusting

• Automatisch laad-/lossysteem met opslaginterface

  • Automatische scheiding en toevoer van onbewerkte stukken; overdracht naar buigcentrum

  • Automatische afvoer van afgewerkte onderdelen via transportband

  • Max. afmetingen plaat: 3.048 x 1.500 mm

  • Inclusief opslaginterface

  • Laadwagen: niet inbegrepen

  • Railset: niet inbegrepen

• Extra modules voor werkstukverwerking

  • 12 vacuümmodules met drie zuigvlakken (boven/onder/voorkant)

  • 6 magnetische modules en 4 magnetische modules met zuigkracht aan twee zijden

  • Vacuüm- en magneetmodules kunnen samen worden gebruikt

• Accessoires voor identificatie en connectiviteit

  • Draadloze 2D-codelezer met Bluetooth

  • Lezen van barcodes en DataMatrix-codes

  • Automatisch laden van productieprogramma's
