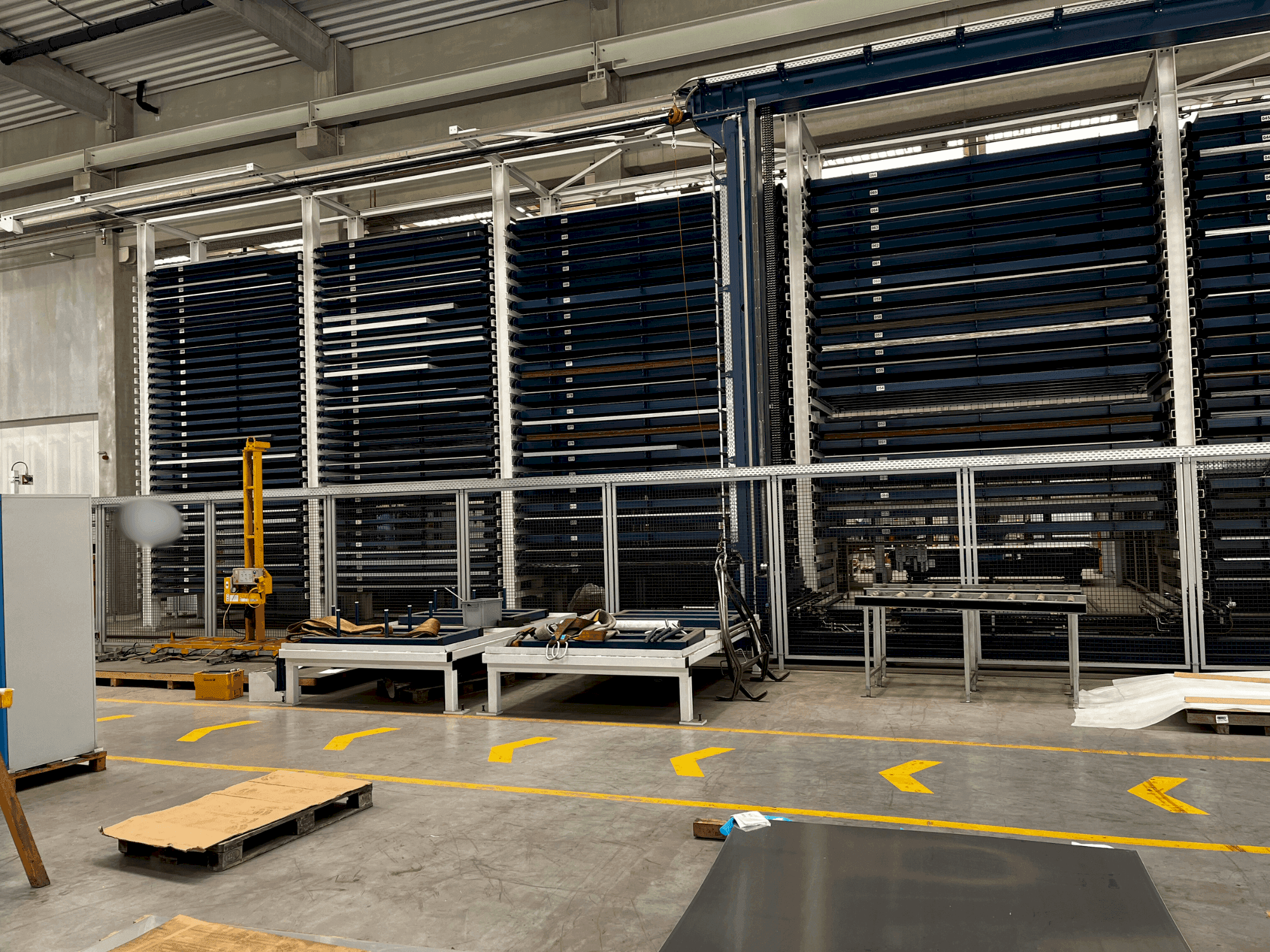

TRUMPF - STOPADE-OTH-TRU-2019-00001

Voordelen van de machine

Kwalitatieve machinevoordelen

• Stellingblokconfiguratie 6 x stellingblokken, geplaatst in enkele rijen (0 + 6) 1 x sf stellingblokken, geplaatst in enkele rijen (0 + 1) 3 xf stellingblokken, geplaatst in enkele rijen (0 + 3) 2 x gf stellingblokken, geplaatst in enkele rijen (0 + 2)
• Schaarheftafel insteekbare aanslagen voor gemeenschappelijke coördinatenhoek pneumatisch sledeslot 3 x pneumatische palletvergrendeling hoogte bovenkant pallet: ca. 1. 200 mm
• Vereisten voor montage: minstens 200 mm vrije montageruimte of minstens 500 mm vrije montageruimte met een kraan die er overheen gaat.
• Veelzijdige laadopties voor handmatige en geautomatiseerde processen.

Technische voordelen van de machine

• Laadvermogen per pallet:sf/xf: max. 5. 000 kg gf: max. 3. 000 kg
• Bruikbaar palletoppervlak:sf: max. 6. 096 x 2. 032 mm xf: max. 4. 064 x 2. 032 mm gf: max. 3. 050 x 1. 525 mm
• Laadhoogte per pallet:sf: max. 55 mm xf/gf: max. 90 mm
• Bruto aantal opslaglocaties:sf: 24 stuks xf: 72 stuks gf: 64 stuks
• Netto aantal opslaglocaties (laadhoogte 1):sf: 21 stuks xf: 69 stuks gf: 64 stuks
• Longitudinale verplaatsing: 100 m/min
• Takel: 23 m/min
• Trekkracht: 20 m/min
• Station 2 handmatige belading trulaser 6030, lange zijde sf/xf transportwagen met vaste hoogte pneumatische wagenvergrendeling 2 x pneumatische palletvergrendeling hoogte bovenkant pallet: ca. 900 mm max. Laadhoogte sf: 55 mm max. Laadhoogte xf: 90 mm 8 m rail boven vloer
• Station 3 belading trumatic 7000 sheetmaster aansluiting, in de lengte xf/gf transportwagen met vaste hoogte pneumatische trolleyvergrendeling 2 x pneumatische palletvergrendeling hoogte bovenkant pallet: ca. 850 mm max. Laadhoogte xf: 90 mm max. Laadhoogte gf: 90 mm 10 m spoor boven de grond
