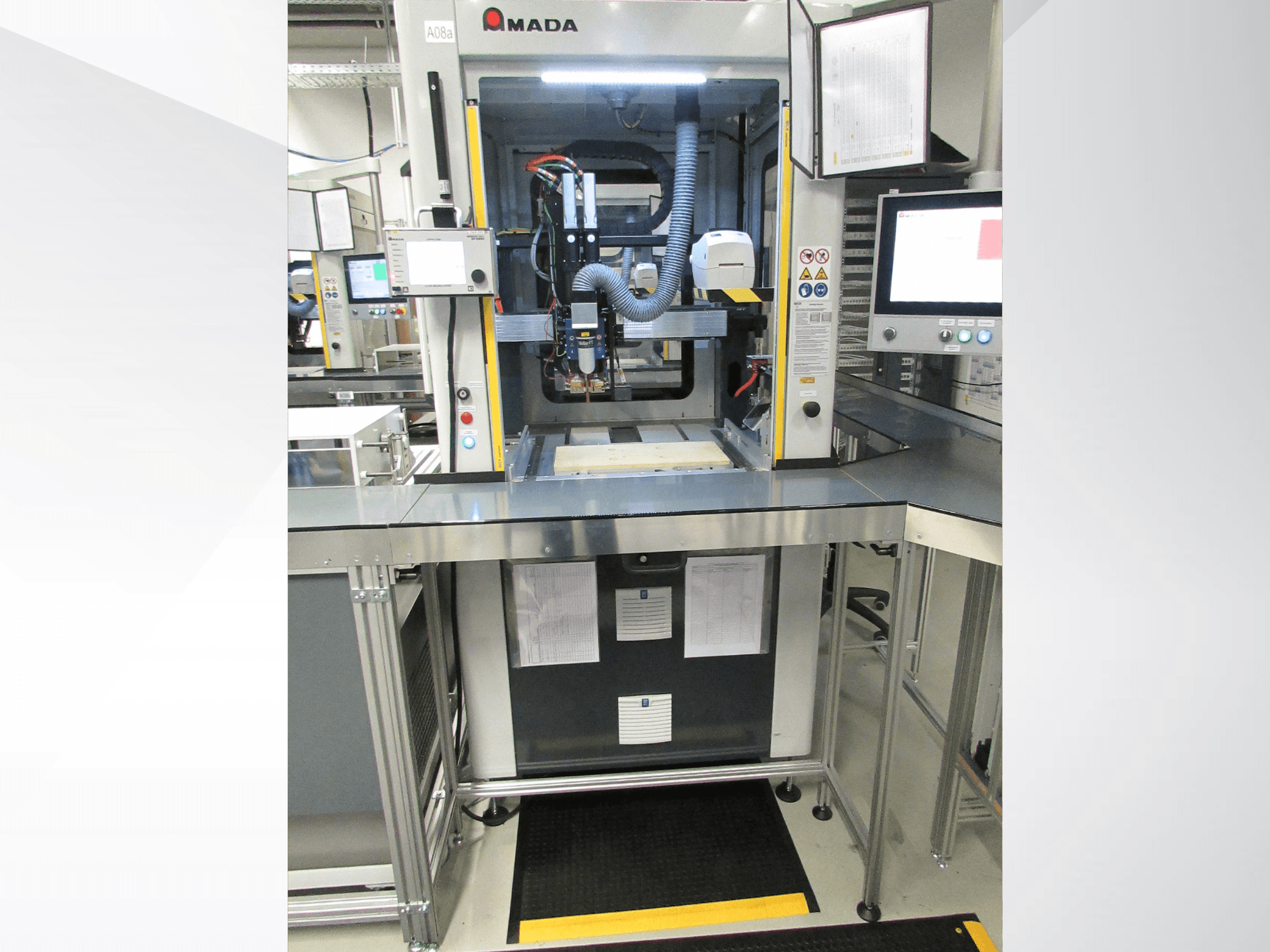

Automatiseringssysteem uit 2021. Dit AMADA Jupiter-systeem is voorzien van PLC-gestuurde micro-weerstandslasttechnologie met een werkruimte van 624 × 550 mm en een maximaal lasoppervlak van 540 × 450 mm. Het beschikt over geavanceerde functies zoals lasautomatisering, visuele inspectie en dataconnectiviteit. Als u op zoek bent naar hoogwaardige lasmogelijkheden voor accupacks, overweeg dan het AMADA Jupiter-systeem dat wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: AMADA
- jaar: 2021
- MODEL: Jupiter System
- toepassingstype: Andere automatiseringsapparatuur
- Vestiging: Duitsland
- machinetype: Automatiseringssysteem
Technische Informatie - AMADA Jupiter System
Afmetingen
- Machinehoogte: 2300 mm
- Machinelengte: 1200 mm
- Machinebreedte: 1200 mm
Extra informatie

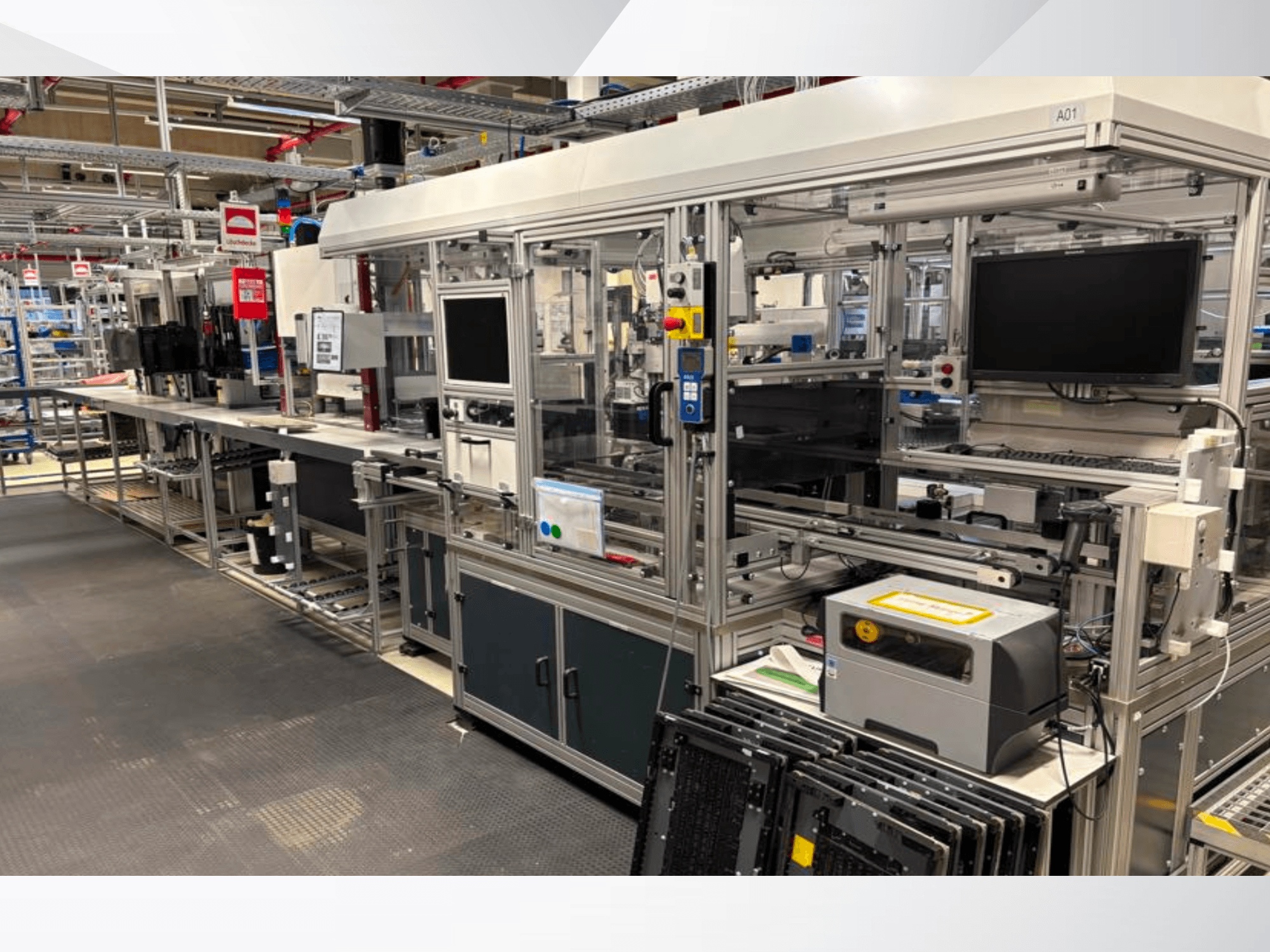

Er zijn 40 Jupiter-systemen beschikbaar (als één geheel beschouwd): de lasautomatisering omvat het XYZ-portaalbesturingssysteem, lasbesturing, lasbewaking, een vision-systeem en dataconnectiviteit. Koelunits zijn niet inbegrepen.
AMADA Jupiter Advanced Battery Pack-lasmachine (2021)
Algemeen
Model: Jupiter Advanced Battery Pack-lasapparaat
Conditie: Zeer goed / Goed onderhouden
Afmetingen machine: 1.200 × 1.200 × 2.300 mm
PLC-gestuurd systeem
ISQ / MNC-lascontroller
Machinetype
Geautomatiseerd micro-weerstandslassysteem
Lasinstallatie voor accupakketten / accumodules
Lastechnologie
Micro-weerstandslassen
Frequentie: 10 kHz
Werkgebied
Werkruimte: 624 × 550 mm
Lasgebied (max.): 540 × 450 mm
Zichtgebied (max.): 540 × 450 mm
Prestaties
Lascyclusduur: 1,8 sec (van laspunt tot laspunt)
Tijd visuele inspectie: 1,2 sec (van inspectiepunt tot inspectiepunt)
Bedrijfsuren: bereik van 5.000–40.000 uur
Elektrische gegevens
Voeding: 400 VAC
Hoofdzekering: 40 A
Stroomverbruik: 2 kVA
Pneumatiek
Vereiste perslucht: 6 bar schone, droge lucht
Optionele uitrusting, niet inbegrepen
Robotlaadsysteem
Vision-systeem
SQL-database traceerbaarheid
Elektrodehouders
Reserve-elektroden
Optioneel robotlaadsysteem
Algemeen
Toepassing: Automatisch laden/ontladen van accupacks
Integratie: AMADA Jupiter-lassysteem
Robotlaadmachine 25
Apparatuur
Automatische onderdelenverwerking
Geïntegreerde visuele inspectie
Geïntegreerd lasproces
Optioneel: 3x ASIC Robotics Steckautomat V (2022), prijs op aanvraag
Algemeen
Fabrikant: ASIC Robotics AG
Toepassing
Automatisch inbrengen / assembleren van batterijcellen
Geschikt voor 18650-cellen
Geschikt voor 21700-cellen
Compatibele celhoudertypes
Senec V2
StreetScooter V6
Ocado
Lightyear
Prestaties
1 × 4 cellen tegelijk: ca. 1,0 sec/cel
2 × 2 cellen tegelijk: ca. 1,0 sec/cel
4 × 1 cel: ca. 1,3 sec/cel
Technisch rendement: 95%
Elektrische gegevens
Spanning: 3 × 400 / 230 VAC
Frequentie: 50 Hz
Zekering: 25 A
Aansluitkabel: 6 mm²
Pneumatiek
Werkdruk: 6–10 bar
Luchtaansluiting: Ø14-steekverbinding
Luchtkwaliteit: Droog en olievrij
Afmetingen
Machinehoogte ASIC-robot incl. signaaltoren: 2.720 mm
Gewicht
Ca. 2.100 kg
Omgevingsomstandigheden
Omgevingstemperatuur: +5 °C tot +40 °C
Relatieve vochtigheid: 45–85% niet-condenserend
Geluidsemissie
Gemiddeld geluidsniveau: 75 dB(A)
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
