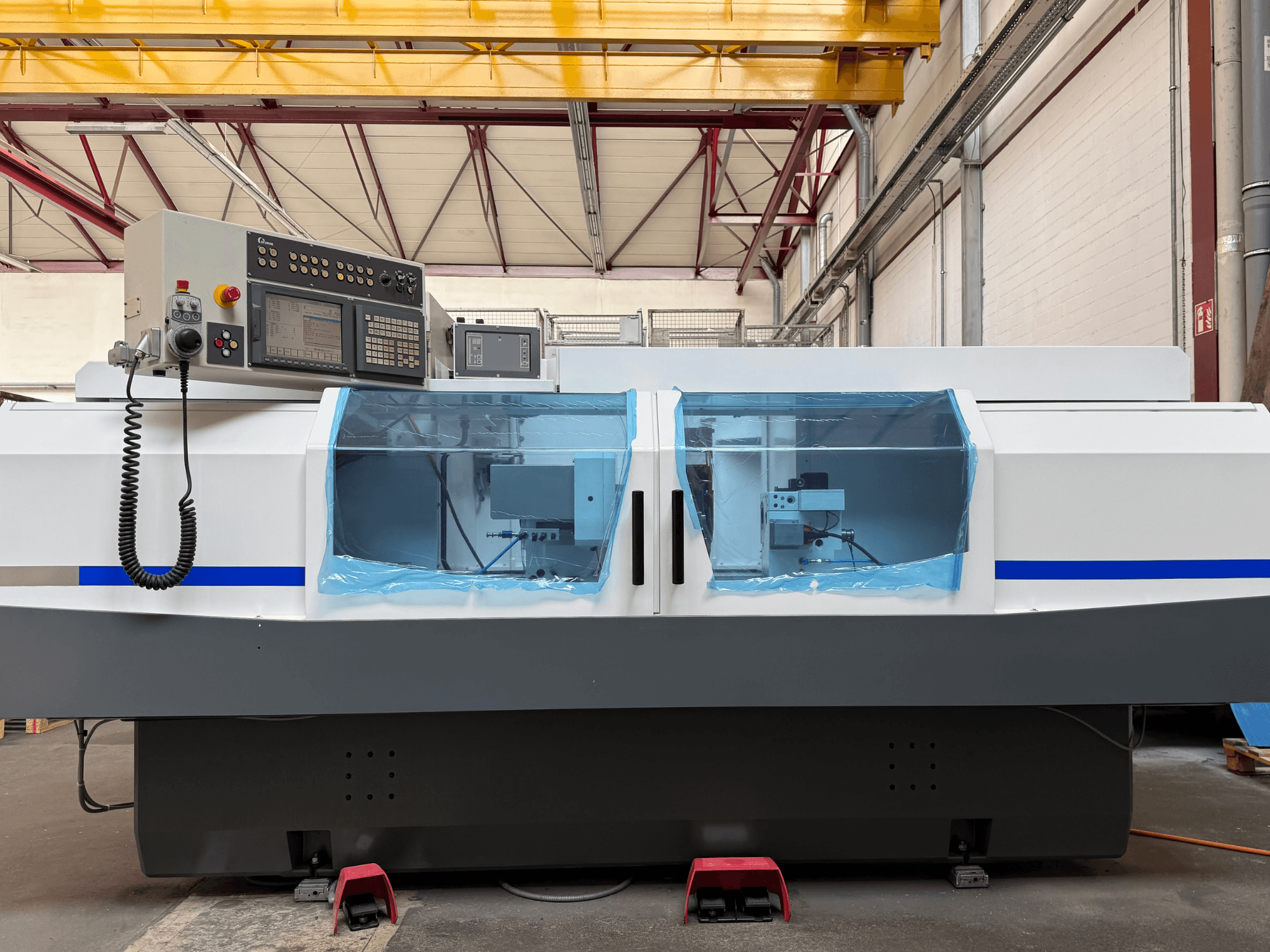

STUDER - S33 CNCCH-GRI-STU-2005-00001

- volledig gereviseerd in 2026

- Bedrijfsuren: 0 uur na revisie

- Hoogte in het midden: 175 mm

- Hartafstand: 1000 mm

- Machinebasis: mineraalgietwerk Granitan S103

- Slaglengtes: 285 mm (X-as) x 1150 mm (Z-as)

- Aandrijving X-as: AC-servomotor en kogelomloopspindel, hoek 0°, voedingssnelheid 0,001–5,000 mm/min

- Aandrijving Z-as: AC-servomotor en kogelomloopspindel, voedingssnelheid 0,001–10,000 mm/min

- Meetsysteem: incrementele schaalverdeling voor X- en Z-assen, resolutie 0,0001 mm

- Slijpspil: universeel voor buiten- en binnenslijpen, Hirth-vertanding 1° (-15° tot +195°)

- Motorspindel (pos. 2): 7,5 kW, 1400 tot 3200 tpm, programmeerbare snijsnelheid max. 50 m/s

- Beschermkap voor uitwendig slijpen: slijpschijfafmetingen D. 500 × 63 mm F1 (80 mm F5) met automatische contactbeveiliging

- Binnenslijpspil (pos. 3): Studer-binnenslijpspil met riemaandrijving (180°) met frequentieomvormer

- Werkkop: universeel, op rollagers gemonteerd, conus MK5, cilindrische buitendiameter neus D. 70 mm, spilboring D. 28 mm, handmatige spilvergrendeling

- Aandrijving werkhoofd: 1,8 kW AC-servomotor, toerentalbereik 1–1500 tpm, stapsnelheid 1–50 tpm

- Werkstukgewicht: max. 80 kg tussen de centers

- Tegenhouder: conus MK4, slag 35 mm, diameter spil 50 mm, hydraulische terugtrekking van de spil met bewaking, handmatige fijnafstelling +/- 0,04 mm

- Pneumatische hefmechanismen: pneumatische afheffing voor eenvoudig verplaatsen van werkhoofd en losse kop

- Besturingssysteem: Fanuc 21i-TB met 10,4" kleuren-touchscreen, geïntegreerde PLC, 32 KB gebruikersgeheugen, 400 programma-opslagplaatsen

- Voeding: 400 V ± 10%, 50 Hz ± 1 Hz, 24 V DC besturingsspanning

Optionele uitrusting:

- Dittel Sensitron 6 contactdetectie met magnetische sensor (1 stuk)

- Movomatic C25 LP actieve taster

- 3 stuks nivelleringselementen

- Airconditioning voor schakelkast

- Euchner handbediening

- Draaibare afstelunit voor inwendig slijpen

- Parkeerpositie voor losse kop

- 3 stuks Studer-riemaangedreven spindels voor inwendige slijping (24.000 tpm / 40.000 tpm / 60.000 tpm)

- Voetpedaal voor C-as-override bij geopende deuren

- Voetpedaal voor het bedienen van de spaninrichting (losse kop)

- Elektrische interface voor roterende afdracht (spil optioneel)

- Movomatic ES 124-besturing voor in-process meting (meetkop optioneel)

- 8 stuks gebruikte slijpschijfflenzen voor buiten slijpen

- Diverse nieuwe MK4-centers

- Diverse africhters

Extra mogelijkheden:

- Geschikt voor draad- en vormslijpen (software moet rechtstreeks bij Fritz Studer AG worden aangevraagd)
