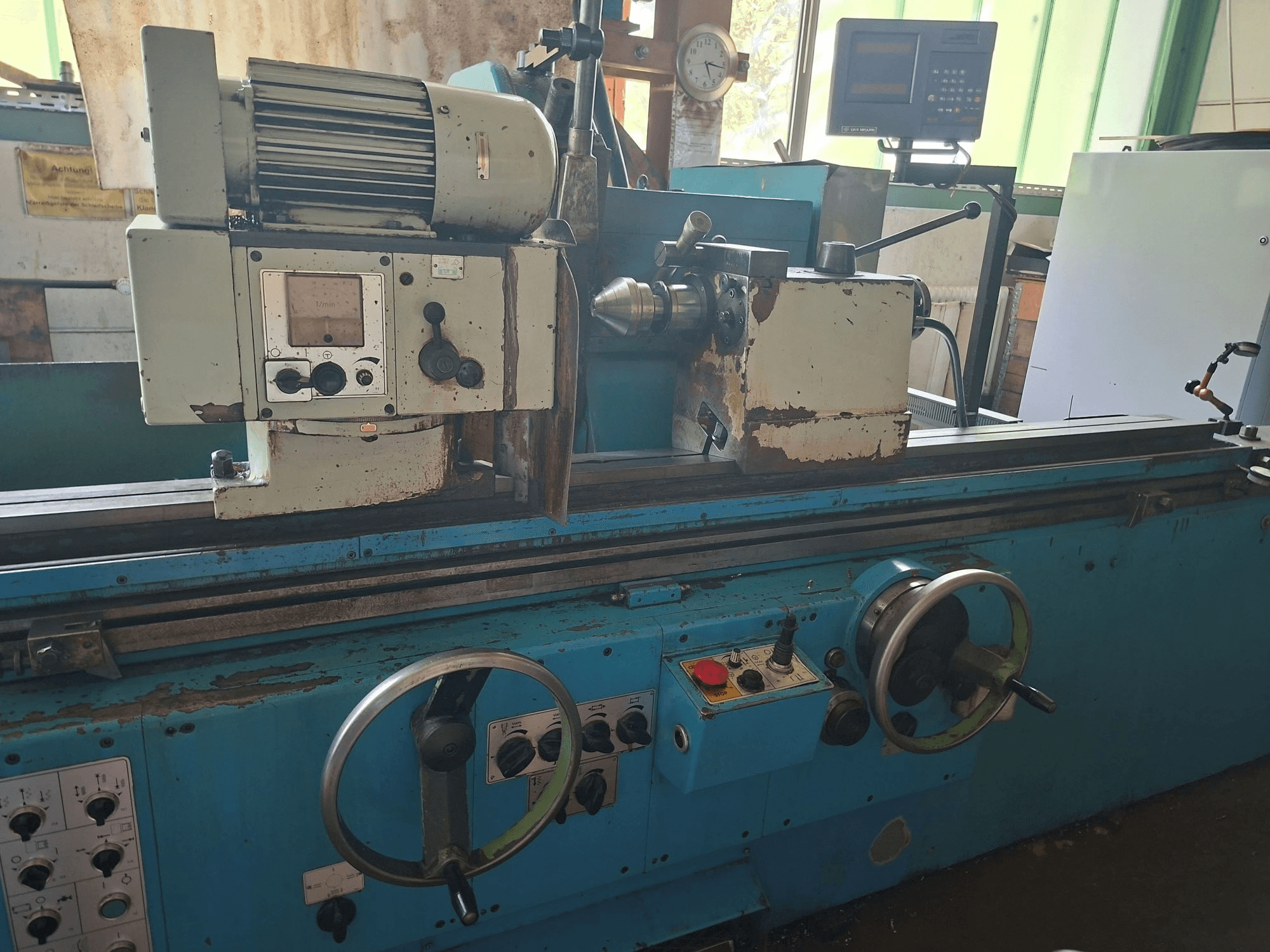

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Draaicirkel: 500 mm

- Hartafstand: 2000 mm

- Afmetingen slijpschijf (diameter x breedte x asgat): 500 x 80 x 203 mm

- Diameter slijpschijf na gedeeltelijke slijtage: 380 mm

- Minimale slijpdiameter bij versleten slijpschijf (380 mm): 70 mm

- Maximale breedte slijpschijf: 200 mm

- Maximale breedte van een meerdelige slijpschijfset: 200 mm

- Maximale som van de afzonderlijke slijpschijfbreedtes in een meerdelige set: 200 mm

- Draaicirkel in open steun: 110 mm

- Conus in de spil van de werkkop: MORSE 5

- Conus in de huls van de losse kop: MORSE 5

- Diameter van de spanbek: 200 mm

- Draaidu diameter bij gesloten vaste steun: 110 mm

- Boring in huls voor inwendige slijpspil: 100 mm

- Zwenkhoek bewerkingskop: +95° / -5°

- Zwenkhoek spankop: ±45°

- Zwenkhoek bovenste tafel bij een hartafstand van 2000 mm: +5° / -3°

- Machinegewicht met standaardtoebehoren (bij een hartafstand van 2000 mm): 6700 kg

- Toerentallen werkhoofdspil (traploos regelbaar): 18–112 min⁻¹ / 90–560 min⁻¹ (1e rij / 2e rij)

- Kleinste lengteverplaatsing van de tafel: 1 mm

- Grootste lengteverplaatsing van de tafel (bij een hartafstand van 2000 mm): 2290 mm

- Dwarsverplaatsing van de wielkop: 415 mm

- Hydraulische snelle verplaatsing van de slijpkop: 60 mm

- Tafelsnelheid (traploos instelbaar): 0,05 - 4 m/min

- Dwarsverplaatsing van de slijpkop per automatische toevoer: 0,2 mm/ø

- Dwarsverplaatsing van de slijpkop per automatische toevoer bij fijnslijpen: 0,15 mm/ø

- Automatische invoer van de slijpkop bij tafelomkeringen voor insteekslijpen: 0,0005–0,01 mm/ø

- Automatische toevoer van de slijpkop bij tafelomkeringen voor traverseslijpen: 0,005–0,05 mm/ø

- Snelheid van de automatische toevoer van de slijpkop tijdens diepslijpen: 1 mm.min⁻¹

- Toevoersnelheid voor vonkverspaning: 0,015 mm/min

- Totaal benodigd vermogen van de elektromotoren: 16 kVA

- Vermogen motor slijpkop: 9,5 kW

- Maximaal toegestaan werkstukgewicht tussen de spilpunten: 300 kg

- Maximaal gewicht van het uitkragende werkstuk (inclusief opspaninrichting): 60 kg

- Voortbewegingssnelheid van de tafel: 6 m/min
