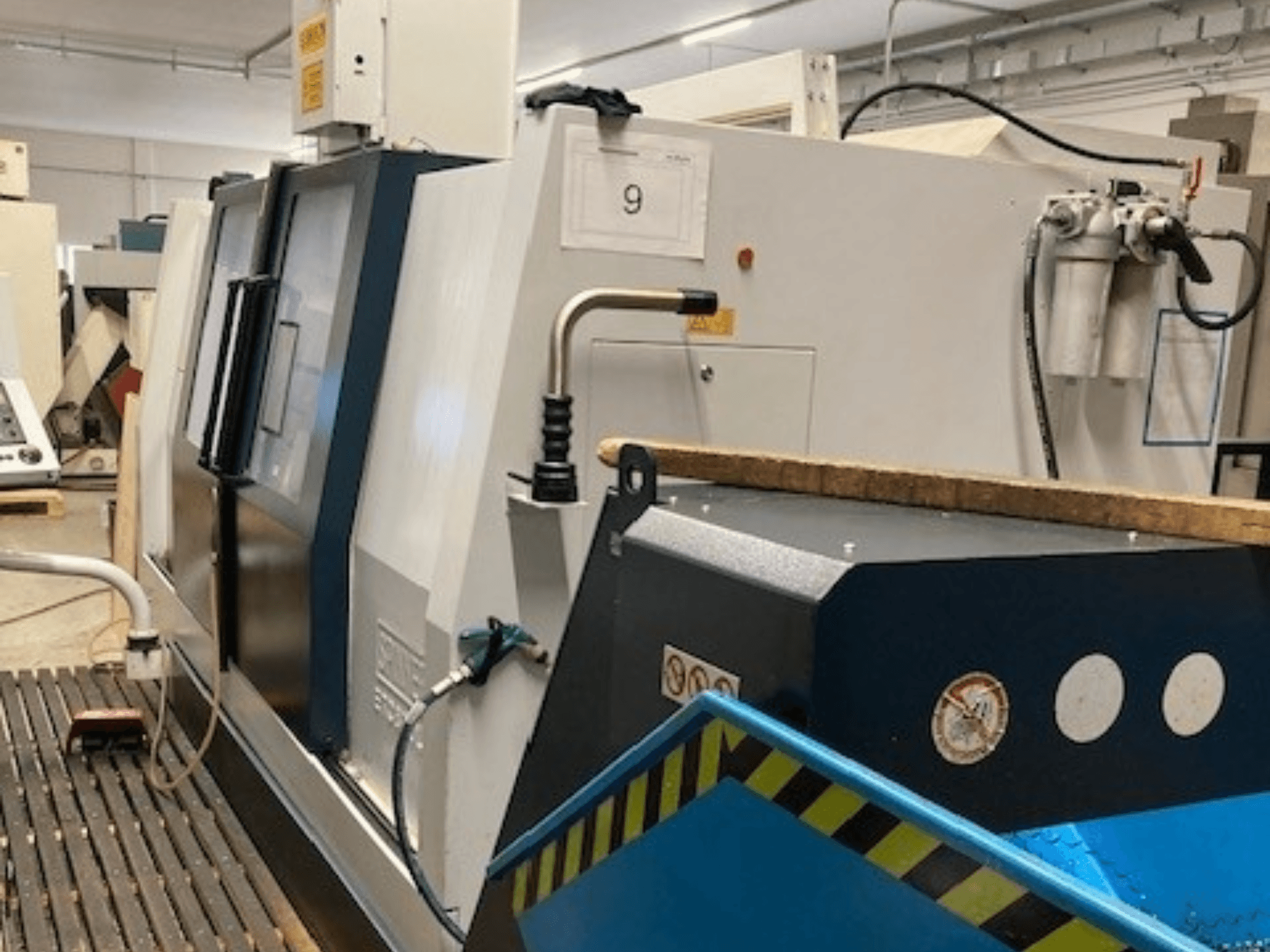

Deze 3-assige SPINNER TC800L 110 werd vervaardigd in 2023. De machine is volledig functioneel en heeft een vaste steun, een losse kop, een spanentransporteur en een olienevelafzuigsysteem. De machine werkt op een 3-fase voeding van 400 V. Als je op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de SPINNER TC800L 110 horizontale draaimachine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: SPINNER
- jaar: 2023
- MODEL: TC800L 110
- toepassingstype: Draaien
- Vestiging: Duitsland
- machinetype: Horizontale draaimachine
Technische Informatie - SPINNER TC800L 110
Afmetingen
- Machinehoogte: 2115 mm
- Machinelengte: 5750 mm
- Machinegewicht: 8500 kg
- Machinebreedte: 1980 mm
Beweging
- Aantal assen: 5
- X-as verplaatsing: 360 mm
- Y-as verplaatsing: 120 mm
- Z-as verplaatsing: 1580 mm
Technische specificatie
- Tegen-spindel: Nee
- Aangedreven gereedschappen: Ja
- Spindelvermogen: 29.5 kW
- Spindelsnelheid: 5000 RPM
Extra informatie
Status/conditie
Machine ingeschakeld en werkt nog
Volledig functioneel; voor stabiele rust moet de sensor worden vervangen
Configuratie en capaciteiten
Revolver zonder AgW (regelbare voeding)
Revolvertype: axiaal/radiaal
Aantal gereedschapsstations: 12x VDI50 (optie: 16x VDI40 of 12x BMT65)
Type gereedschapshouder: VDI50 (optie: VDI40/BMT65)
Aantal aangedreven gereedschappen: 12 (optie)
Toerental aangedreven gereedschap: 4000 rpm
Vermogen aangedreven gereedschap (S1/S3): 2,2 / 5,5 kW
Aandrijfmoment (S1/S3): 17,5 / 43 Nm (axiaal), 14 / 35 Nm (radiaal)
Maximale draaidiameter: 500 mm
Maximale zwenkdiameter: 800 mm
Draailengte: 800 mm / 1580 mm (L-versie)
Afstand tussen de centers: 800 mm / 1580 mm
Maximaal werkstukgewicht: 800 kg
Assen
ijlgang X/Z: 15 / 24 m/min
Spindels
Aantal spindels: 3
Hoofdspil
Neus: A11
Capaciteit staaf: 110 mm
Koppel (100% / 40%): 175 / 235 Nm
Koppel tandwieloverbrenging fase 2: 700 / 939 Nm
Onderspindel (optie)
Neus: A6
Staafcapaciteit: 52 mm
Spanboormaat: 210 mm
Vermogen (S1/S6): 15 / 19 kW
Koppel (S1/S6): 95 / 121 Nm
Achterklauw (indien uitgerust)
Diameter pinole: 110 mm
Conus: MK4
Slag: 100 mm
Stuwkracht: 850 daN
Vloeistoffen en tanks
Inhoud koelvloeistoftank: ca. 235 l (tot 270 l in L-uitvoering)
Hydraulische tank: ca. 31 l
Centrale smeertank: ca. 2-3 l
Elektrische gegevens
Elektrische aansluiting: 3-fase 400 V + N + PE
Frequentie: 50/60 Hz (ook vermeld als 50 Hz)
Nominale stroom: 44 A
Beveiligingsstroom zekering: 50 A
Nominale stroombeveiliging: 63 A
Aansluitvermogen: ca. 40 kVA (tot 50 kVA met 2 spindels)
Beschermingsklasse: BA 3 (Hoofdstuk 3.4.5)
Type netwerk: TN-netwerk met geaard nulpunt
Aanbevolen beveiliging: zonder FI-schakelaar (aanbevolen)
Extra uitrusting
Vaste steun (let op: sensor bang-up vervanging nodig)
Klem
Spanentransporteur
Olienevelafzuigsysteem
Mogelijk klauwplaat en gereedschaphouder (nog te bevestigen)
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
