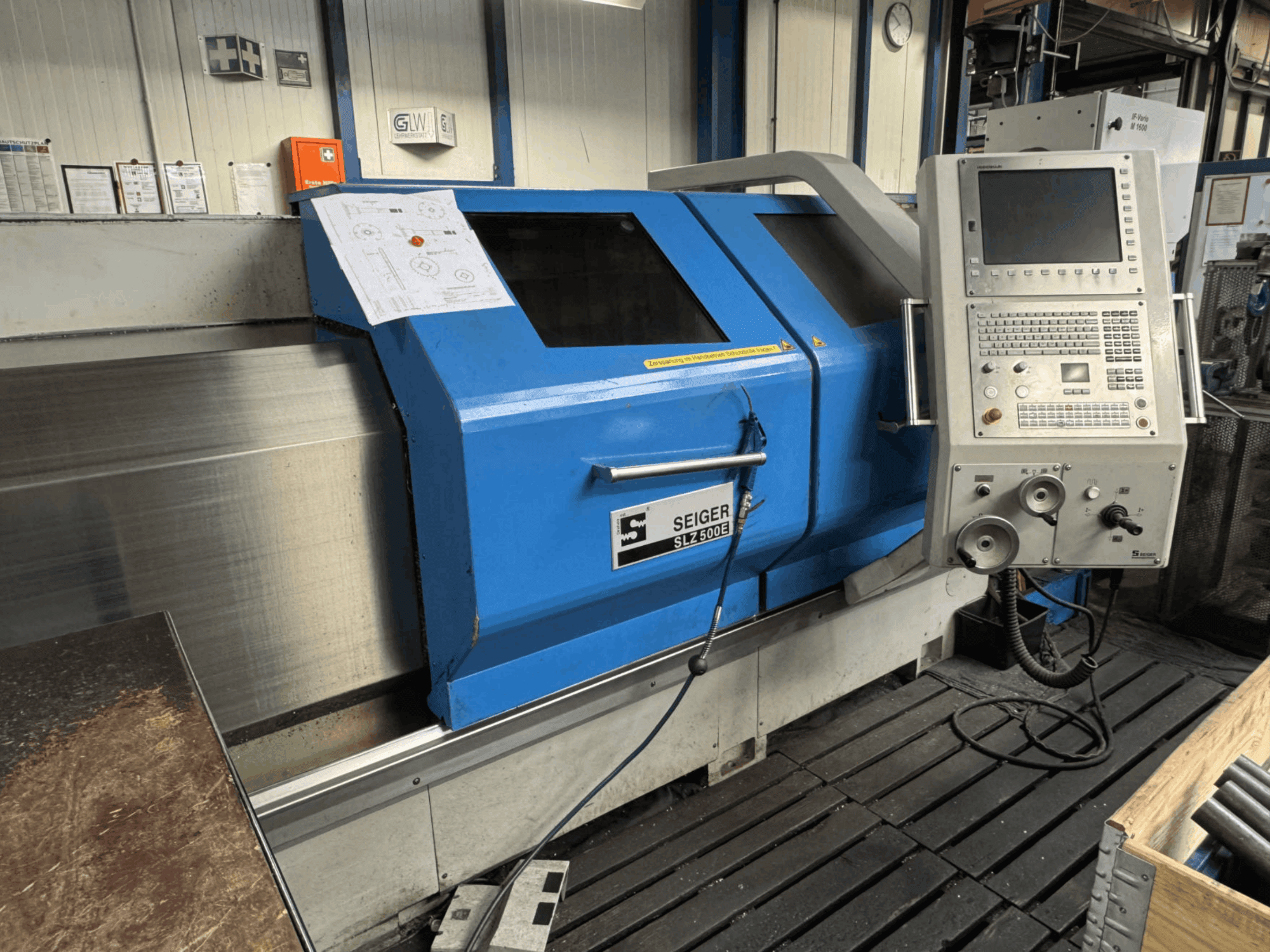

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Spiltoerental: 1 - 3.000 tpm (fase 1: 1 - 750 tpm, fase 2: 1 - 3.000 tpm)

- Spindelvermogen (100/60% ED): 20 / 25 kW

- Conusmaat: DIN 55027 maat 8 (spilneus) / MT 5 (loperbuis)

- Gereedschapsstations: Sauter-schijfrevolver met 8 stations + Parat 4-weg snelwisselhouder maat 3

- Koelvloeistof door de spil: Nee

- Tegenas: Nee

- Max. staafdiameter: 78 mm (via Schunk-spantang) / 93 mm (spilboring)

- Max. werkstukdiameter: 500 mm (draaicirkel over bed) / 280 mm (draaicirkel over dwarsslede)

- Max. gereedschapsgewicht: geen informatie

- Aangedreven gereedschappen: Ja (Sauter-schijfrevolver met 8 posities voor aangedreven gereedschappen, VDI-as D=30 mm met digitale servomotor)

- Positioneringsnauwkeurigheid: volgens DIN 8605

- X-asverplaatsing: 260 mm

- Z-asverplaatsing: 1500 mm (hartafstand)

- Specificatie C-as: pneumatisch inschakelbaar met digitale motor en tandwielaandrijving op de hoofdspil (spiltoerental tot 15 tpm, koppel ca. 420 Nm)

- Baanbreedte: 350 mm

- Dwarsdoorsnede draaigereedschap (H x B): 25 x 25 mm

- Spindeldiameter in voorste lager: 130 mm

- Binnenconus van de hoofdspil: metrisch 100

- Maximaal spindelmoment: ca. 1400 Nm

- Voedingskracht Z-as: 10.000 N

- Voedingskracht X-as: 7.000 N

- Aanstuurbereik (longitudinaal/vlak): 0,001 - 6.000 mm/omw.

- Eilooksnelheid X/Z: 10 / 7 m/min

- Diameter losse kop: 90 mm

- Slag van de spil van de losse kop: 180 mm

- Max. werkstukgewicht (tussen de spilpunten): 1.000 kg (1.250 kg met steun)

- Max. werkstukgewicht (vrijhangend in klauwplaat): 300 kg (bij een zwaartepuntafstand van 200 mm)

- Bedrijfsspanning: 400 V / 50 Hz

- Stuurspanning: 24 V DC

- Aangesloten vermogen: 41 kVA

- Nominale stroom: 60 A

- Hoofdzekering: 63 A

- Extra uitrusting:

- Spanenafschermwand, 2 verplaatsbare veiligheidsschuifdeuren met ramen, machineverlichting, snelwisselgereedschapshouder maat C, koelvloeistoftoevoer, draaiende spil MT 5, gereedschapsset voor de bediener, lineaire schaalverdeling in de X-as, veiligheidskoppeling in de X- en Z-as

- Spanentransporteur: afvoerhoogte 1000 mm, lengte 535 mm, helling 60 graden, continue toevoer, capaciteit ca. 250 dm³/u, snelheid ca. 2 m/min

- Planetaire tandwielkast met twee snelheden: artikelnummer 6054375, automatisch schakelend, op de hoofdspilmotor gemonteerd

- Parat 4-weg revolverkop met snelwisselhouder: maat 3, handbediend, gemonteerd op nulpunt-spansysteem

- Sauter 8-stationenschijfrevolver voor aangedreven gereedschappen: VDI-as D = 30 mm met digitale servomotor, gemonteerd achter het draaicentrum

- Boorblok: met VDI 50-houder en interne koelvloeistoftoevoer, gemonteerd op het nulpunt-spansysteem vóór het draaicentrum

- Nulpunt-spansysteem: basisdeel gemonteerd op de dwarsslede

- Hydraulische holle spaninrichting: Schunk ROTA THW plus 3-klauwplaat D=315 mm met DIN 55027 maat 8-opname en 78 mm doorlaat

- Versterkte koelvloeistofpomp: (2,5 bar bij 40 l/min, max. 5,4 bar bij 8 l/min) geregeld via frequentieomvormer en potentiometer

- Handspuitpistool: aangesloten op de koelvloeistofunit

- Behuizingsuitbreiding: gesloten uitbreiding aan de kant van de losse kop met draaideur

- Achterbanksaandrijving: artikel 6061611, gemonteerd op de bedschuif voor het verplaatsen van de achterbank

- Machine-instellingselementen: artikelnr. 6054102, 10 stuks machinevoeten met schroeven en ankers

- Geïnstalleerde afzuigunit: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (model M 1600, bouwjaar 04-2020, gewicht 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
