Romi - C 510DE-TUR-ROM-2014-00001

Extra uitrusting

• Console: Automatische cyclus in de lengterichting met activering van console-uitsparing.

Voordelen van de machine

Technische voordelen van de machine

• Automatische functies: opspannen van gereedschap, verharden van geleidingsoppervlakken, omschakelen van freesspindelsnelheid, framecycli en smering van geleidingsoppervlakken.

• Speciale uitvoeringen: volledig uitgerust, handmatige snelheidsregeling, gereduceerd snelheidsbereik, handmatige aanspanning, numerieke indicator voor buitenlandse productie, en versie met klimaatregeling zonder regelsysteem.

• Geleidingsoppervlakken: geharde en geplateerde tegenoppervlakken.

• Klimfrezen: automatisch apparaat inbegrepen.

• Automatische gereedschapsklemming

Extra informatie

Speciale machineversies: Verhoogde freeskop, automatische framecycli en in overleg voldoen aan buitenlandse normen.

Maschinenbeschreibung:

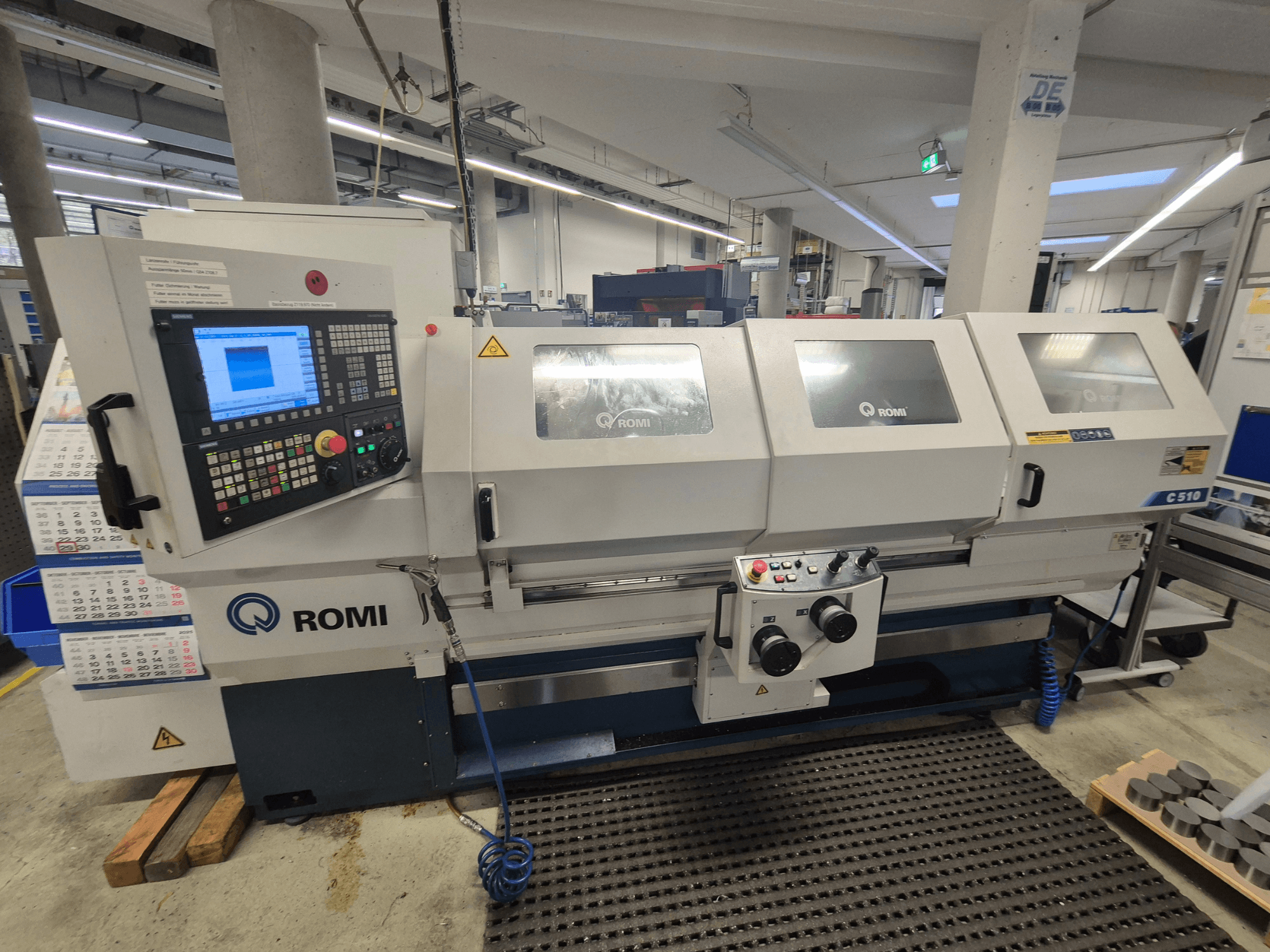

CNC-Horizontale-Drehmaschine - ROMI C 510 V5.0 - SIEMENS

Standaard uitvoering:

. Siemens-machine 828D sl, met 10,4" LCD-scherm.

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", max. Drehmoment 408Nm, mit 520 mm Schwingdurchmesser

über Bett, 450 mm Schwingdurchmesser über Schlittenführung en 255 mm Schwingdurchmesser über Planschlitten.

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Uitgang längs/quer met 10.000mm/min .

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen: 400VCA / 50-60Hz

. Uitgebouwde Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronische handbediening voor X- en Z-as, Joystick-Schaltern en de

bedienervrije Siemens software "Manual Machine Plus".

. Adapterplaat Multifix K22 Type B met Multifix Stahlhalterkopf B K22

. Schleppeinrichtung voor Reitstock

. Automatische schakeling met inline-filter en füllstandsensor .

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistool met zusätzlicher Pumpe

. Elektrisch verwarmingssysteem met Kühlung über Zentrifugalgebläse und Überdruck .

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter .

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Volledige documentatie voor het ROMI-product op cd

. Standaard uitrusting: Epoxidlack gestruktureerd Munsell-Blau 10B-3/4 en Epoxidlack gestruktureerd grijs RAL 7035.

. Overeenstemming met de geltenden CE-Sicherheitsvorschriften

Besturingsomschrijving:

SIEMENS 828D sl

Standaardfuncties:

1 - RESSOURCEN EN CNC-LEISTUNG

- Algemeen 80-bit-NANOfp

- Minimale blokkeerlimiet = 80-bit-NANOfp

- Vooruitkijken = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Duits, Portugees, Engels, Spaans, Italiaans, Frans

- Ethernet-aansluiting

- USB-aansluiting

- Teilenummer, Maschinenzykluszeit und Uhr

- Technische functie

2 - PROGRAMMEERRESSOURCEN:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- hoge programmeerkwaliteit

- Programmeerhandleiding

- CNC-Programmering

- Programmasatzsuchlauf

- Hintergrundprogrammering

- Unterprogrammerung

- Speicherprogrammnummer

- Teileprogrammaspeicher = 3 MB

- Programma laden / wijzigen

- Programmeren en bewerken

- Lineaire-, Kreis- en Schraubenlinien-Interpolatie

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min of Zoll/min

- Vorschub in mm/min of Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFISCHE FUNCTIES:

- PC-vriendelijk

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafische simulatie 2D

5 - COÖRDINATENSYSTEMEN:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren

- Machinekoordinatensysteem

- Voreinstellen van Werkstückkoordinatensysteme

- Lokaal Werkstückkoordinatensysteem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmeren in Absolutmaß en Kettenmaß

- Lineaire- en Kreisinterpolatie met polaire coördinaten

- SCHAAL / OPKLIMMEN

- SPIEGEL / AMIRROR

- Koordinatensysteemberekening

- Nullpunkt-overdracht

7 - SPINDELFUNKTIONEN:

- U/min in S-code

- Winkelpositionering Spindel (M19 en Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuele bediening van werkzeuglänge en -radius

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 en 512 voor AP-versie

- Werkschakelaar

- Standverwarming

9 - MAKRO:

- Parameterprogrammering

- Makro en gebruiksvariabelen

- Systeemvariabelen

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus voor Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewinderparaturklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmeerformaat ISO-Code

- Programmierunterstützung CNC-Programmierung

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handaandrijving

- MDA-betrieb

- Automatisch gereedschap

- Einzelsatzbetrieb

- Programma

- Wahlweiser Halt

- Programmeertest

- Satz löschen

- Achsreferenzierung door programma

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Begin programma

- Automatisch werken met Speicher of Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlBeschrijving:

SIEMENS 828D sl

Standaard functies:

1 - MIDDELEN EN CNC-PRESTATIES

• 80-bits NANOfp nauwkeurigheid

• Minimale cyclustijd blok = 80-bits NANOfp

• Vooruitkijken = 1

• Versnelling met rukbegrenzing

• Synchrone processen en snelle uitvoer

• Talen: Duits, Portugees, Engels, Spaans, Italiaans, Frans

• Ethernet-interface

• USB-interface

• Onderdeelnummer, machinecyclustijd en klok

• Rekenfunctie

2 - PROGRAMMEERHULPMIDDELEN:

• Directory georganiseerd op programma, subprogramma en cycli

• Programmeertaal op hoog niveau

• Programmeerhandleiding

• CNC-programmeerhandleiding

• Zoeken naar programmablokken

• Programmeren in de achtergrond

• Subprogramma-oproep

• Programmanummer geheugen

• Deelprogrammageheugen = 3 MB

• Programma laden / opslaan

• Programma's maken en bewerken

• Lineaire, cirkelvormige en spiraalvormige interpolatie

• Stilstandtijd

3 - AANZETFUNCTIES:

• Aanzet in mm/min of inch/min

• Aanzet in mm/min of inch/min

• Aanzet met nauwkeurige positionering in hoeken

• Exacte stop

4 - GRAFISCHE FUNCTIES:

• PC-achtige interface

• Geanimeerde elementen - Ondersteuning van cyclusparameters

• 2D grafische simulatie

5 - COÖRDINATENSYSTEMEN:

• Selectie van bewerkingsvlak

• Werkstukcoördinatensysteem met 100 paren

• Coördinatensysteem van de machine

• Voorinstelling van het coördinatensysteem van het werkstuk

• Lokaal werkstukcoördinatensysteem

• Invoermasker voor gereedschapslengtemeting (manuele modus)

6 - COÖRDINAATWAARDEN EN AFMETINGEN:

• Snelheid en afmetingen in inch of metrisch

• Programmeren in absolute en incrementele maten

• Lineaire en circulaire interpolatie met poolcoördinaten

• SCHAAL / ASCALE

• SPIEGELEN / SPIEGELEN

• Coördinatensysteemrotatie

• Nulpuntoverdracht

7 - SPINDELFUNCTIES:

• Toerental in S-code

• Hoekpositionering spil (M19 en Spos)

8 - TOEGEPASTE GEREEDSCHAPSFUNCTIES:

• Gereedschapsradiuscompensatie

• Handmatige meting van gereedschapslengte en -radius

• Gereedschapsoffsetparen (lengte en diameter) = 256 en 512 voor AP-versie

• Gereedschapsbeheer

• Standtijdbeheer

9 - MACRO:

• Parameter programmeren

• Macro- en gebruikersvariabelen

• Systeemvariabelen

10 - VEREENVOUDIGDE PROGRAMMEERFUNCTIES:

• Vaste cycli voor boren, kotteren en tappen

• Cirkelpatroon voor rechte en cirkelvormige groeven

• Starre tapcyclus (zonder compensatiehouder)

• Draadfreescyclus

• Tappen met compensatiehouder

• Cyclus schroefdraadreparatie

11 - PROGRAMMEERFORMATUUR - 828D sl serie:

• ISO-code programmeerformaat

• CNC programmeerondersteuning

12 - WERKMODI:

• JOG-modus

• Handwielmodus

• MDA-modus

• Automatische modus

• Enkele regelmodus

• Programmastop

• Optionele stop

• Programmatest

• Regel wissen

• Asverwijzing via programma

• Gereedschap terugtrekken en herpositioneren in JOG-modus (REPOS-toets)

• Opnieuw starten van programma

• Automatische bediening via geheugen of afstandsbediening

13 - ONDERHOUDSFUNCTIES:

• NOODSTOP (E-STOP)
