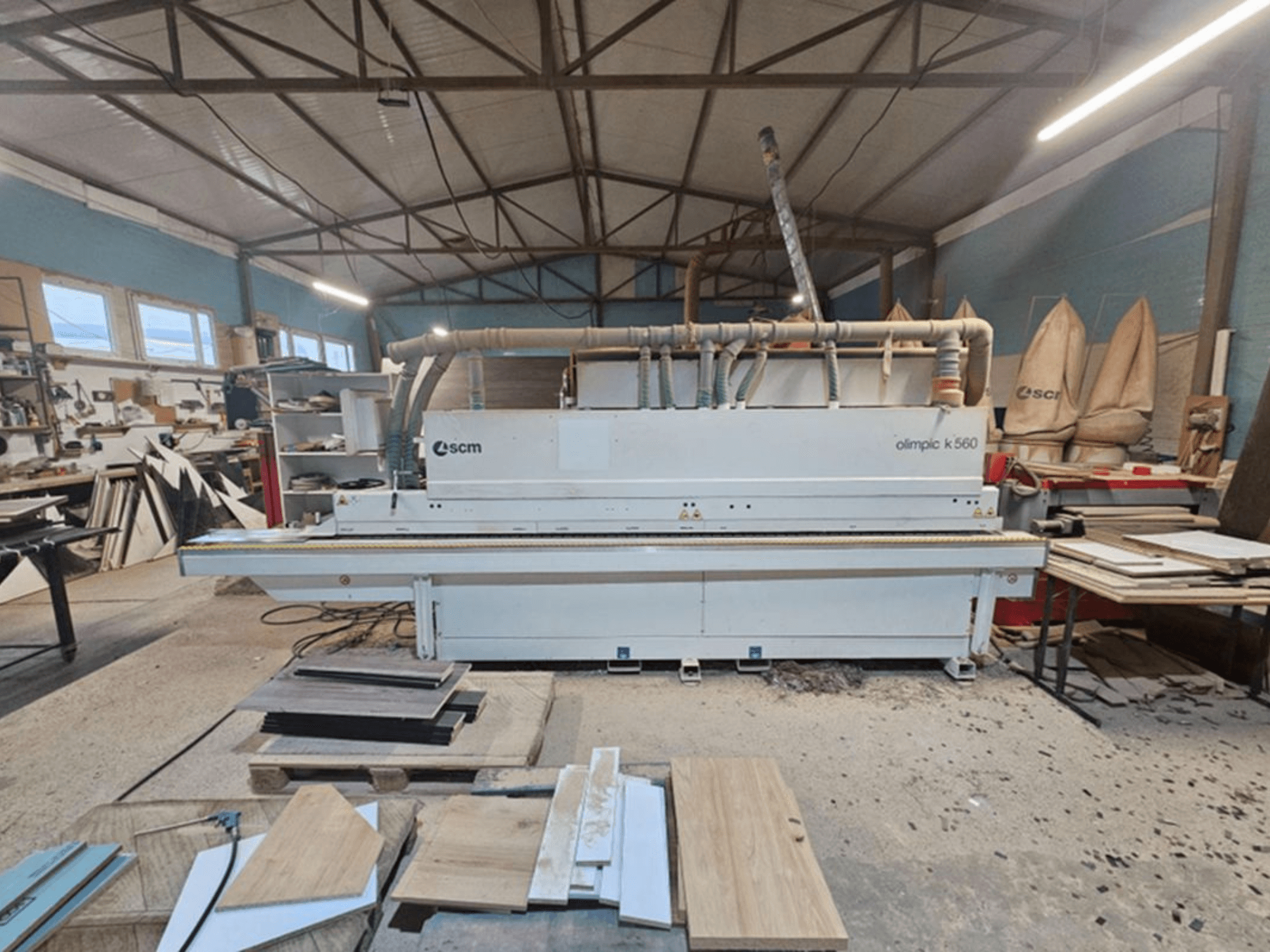

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Belangrijkste kenmerken

• Doorvoersnelheid tot 18 m/min bij een paneelafstand van 600 mm, zelfs bij hoekafronding

• Touch 7-kleuren touchscreenbediening met grafische weergave, programmabeheer, diagnostiek en digitale regeling van de lijmtemperatuur

• 2-motorige ‘Round X’-hoekafschuiningseenheid voor het afronden en afsnijden van hoeken

Technische specificaties

• Doorvoersnelheid: 12–18 m/min

• Dikte werkstuk: 8–60 mm

• Randdikte (rol): 0,4–3 mm

• Randdikte (strip): 0,4–6 mm

• Max. randdoorsnede (rol): 135 mm²

• Max. roldiameter: 800 mm

• Randoverhang: 2 mm boven / 2 mm onder

• Afstand tussen werkstukken: 600 mm

• Min. werkstuklengte: 140 mm

• Min. werkstukbreedte: 95 mm (60 mm met speciale instelling)

• Minimale lengte (rolmateriaal): 180 mm

• Minimale lengte (strookmateriaal): 220 mm

• Opening van de werkstukdrukbalk: 560 mm

• Werkhoogte: 900 mm

Besturingssysteem (Touch 7)

• 7" kleurentouchscreen (16:9)

• Grafische weergave en simulatie van alle eenheden

• Bediening van alle eenheden en automatische startfuncties

• 60 vrij aanpasbare programma's

• Volledige PLC-besturing met encoderbewaking

• Digitale temperatuurregeling van de lijmpot

• Diagnostiek met ondersteuning voor de operator

• Statistieken: aantal stuks, randlengte in meter, bedrijfstijd van de ketting

• Keuze van de bewerkingsgang: eerste of tweede bewerkingsgang

Bewerkingseenheden

• Verbindingsfrezen: twee diamantverbindingsfrezen, elk 1,8 kW, 12.000 tpm

• Lijmunit VC-S4.1: 3 kW verwarming, 1,5 kg tank, Fastlock-snelwisselsysteem, gemotoriseerde hoofdrol + drie drukrollen

• Afkortunit K/SEL: twee HF-motoren van elk 0,35 kW, 12.000 tpm, zwenkbaar 0–15°

• Vlakfreeseenheid R-K: twee HF-motoren van elk 0,55 kW, 12.000 tpm, gereedschapsradius R2

• Ronde X-hoekafronding: twee HF-motoren van elk 0,35 kW, 12.000 tpm, spelingvrije precisiegeleiders

• Schraapunit RAS-K: gereedschapsradius R2

• Polijstunit SP-V: twee motoren van elk 0,18 kW, 3.000 tpm

Extra uitrusting

• Autoset T-ER2 automatische omschakeling:

  • Omschakeling tussen eerste en tweede bewerking

  • Automatische aanpassing van de randdikte (bijv. van 0,4 mm naar 2 mm)

• Sproeisysteem voor lossingsmiddel/anti-hechtmiddel AAR

• Lijmschrapereenheid RC-V

• H=64 mm diamantgereedschappen voor de rectificatie-/voorfreesgroep
