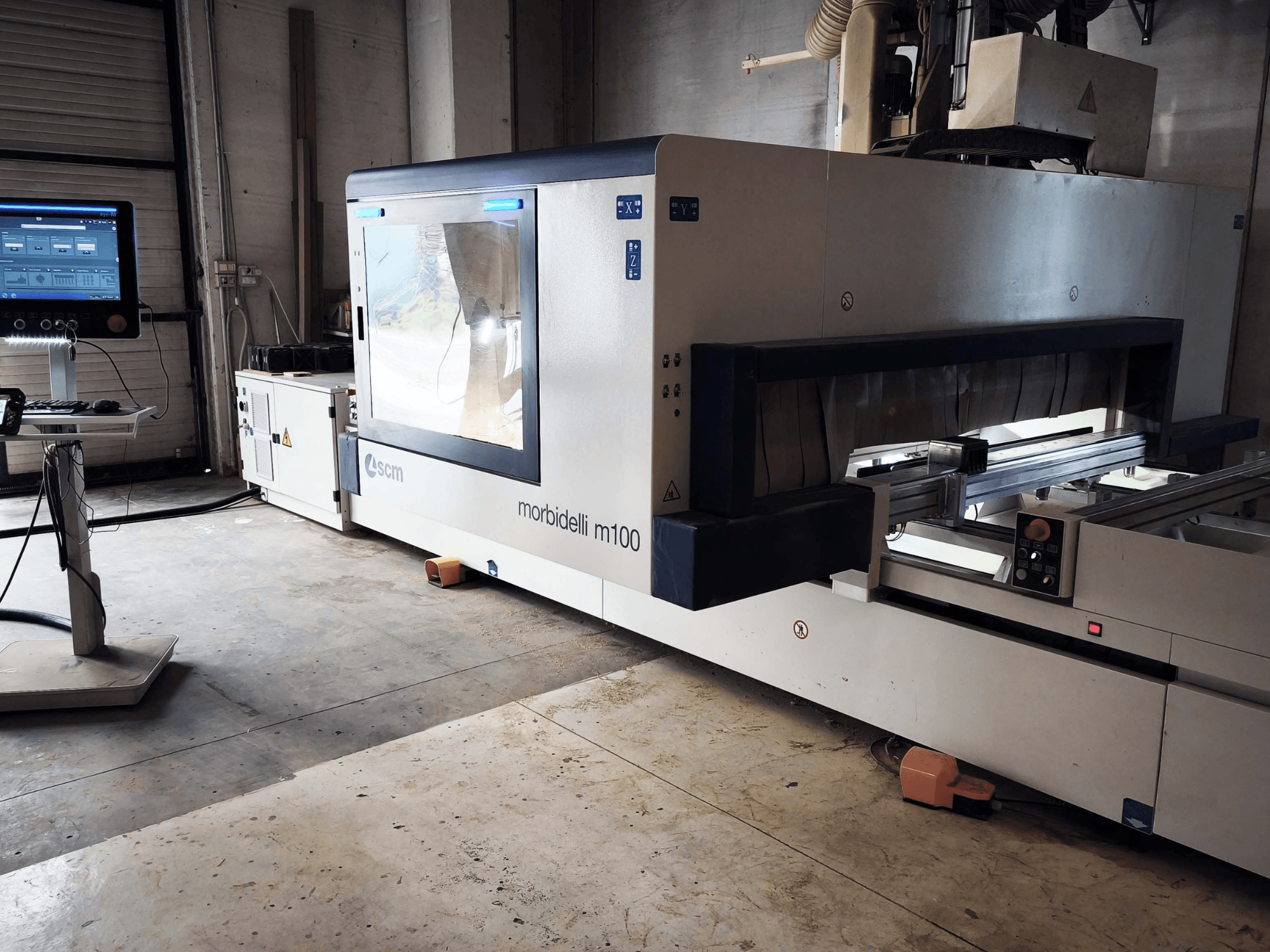

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Werkgebied

  • Max. laadbreedte paneel / Y-doorgang: 2.200 mm

  • Doorvoer werkstuk Z-as: 250 mm

  • Werklengte pendel: 1.700 + 1.700 mm

  • X+Y-vectorsnelheid PRO-SPACE: 56 m/min

  • X+Y-vectorsnelheid PRO-SPEED: 78 m/min

  • Veiligheidsconfiguratie PRO-SPACE: X-as beperkt tot 25 m/min voor de veiligheid van de operator

• 5-assige freesunit – JQX

  • 5-assige JQX-elektrospil, HSK 63F

  • Rotatie B-as: ±185°, snelheid: 7.000°/min

  • C-asrotatie: ±320°, snelheid: 7.000°/min

  • Programmeerbare CW/CCW-rotatie, keramische lagers, vloeistofgekoeld

  • Automatische afzuigkap: 3 standen + uitgeschakelde stand

• Booreenheid – F23L Ro.Ax

  • 13 onafhankelijk selecteerbare verticale spindels

  • 5 horizontale boorkoppen met dubbele uitgang (3 in X, 2 in Y)

  • Toerental boorspindel: 4.200 tpm (standaard) / 3.000–8.000 tpm (met omvormer)

  • Geïntegreerd zaagblad in X; max. diameter 125 mm; dikte 2,2–6 mm

  • Toerental zaagblad: 5.000 tpm (standaard) / tot 10.000 tpm (met omvormer)

  • Vermogen boormotor: tot 3,9 kW

  • Max. boorlengte: 70 mm; spindelafstand: 32 mm; Weldon-gereedschapsaansluiting Ø 10 mm

  • Luchtondersteuning onder hoge druk: >64 kgf per spil

• Gereedschapsmagazijnen (totaal tot 28 posities)

  • TRB14: 14 gereedschappen; max. gereedschaps-Ø 300 mm (3-assig) / 350 mm (5-assig); max. gereedschapsgewicht 8 kg

  • FAST14: 14 gereedschappen; max. Ø 225 mm (zaag) / 180 mm (cirkelgereedschappen/hoekaggregaten); max. gereedschapsgewicht 8 kg

• Werktafel en opspanning

  • 6 × TV FLEX 1600-tafels/stangen; pneumatisch vergrendelen/ontgrendelen

  • Automatische referentie-aanslagen: 6 achter, 6 tussenaanslagen, 4 zijdelingse

  • Extra aanslagen aan de voorzijde H=75

  • 4 pneumatische paneelhefinrichtingen H=75

  • Mogelijkheid tot pendelbewerking

  • Vacuümklem-systeem

• Vacuümuitrusting

  • Vacuümpomp: 250 m³/h

  • 18 vaste zuignappen: 145 × 145 mm, H=75 mm

  • 6 roterende zuignappen: 145 × 55 mm, H = 75 mm

• Meten / positioneren

  • Automatische gereedschapslengtesensor

  • Dubbele laserpositionering (één projector per werkgebied)

  • Automatische referentiepunten voor werkstukpositionering

• Besturing en software

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF-import; PGM-import / conversie naar PGMX

  • Parametrische programmering; Tool Manager; Maestro APPS

  • Grafische instelling van de werktafel; botsingscontrole; schatting van de cyclustijd

  • Mogelijkheid tot hulp op afstand; netwerkverbinding

• Bedieningsconsole

  • eye-M PRO geïntegreerde industriële pc, 21,5" Full HD-touchscreen (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Bedrade TECPAD 7"-afstandsbediening; kabellengte 6,5 m

• Installatiegegevens

  • Geïnstalleerd vermogen: 23–28,5 kVA; 400 V; 50 Hz; 3 fasen

  • Luchtverbruik: 450 Nl/min

  • Afzuigsnelheid: 30 m/s; afzuigaansluiting Ø 250 mm

Extra uitrusting

• Gereedschapshouders en spantangen: niet inbegrepen in de aanbieding

• Er zijn geen andere externe accessoires (robots, automatisering, spanentransporteur, stangenaanvoer, enz.) gespecificeerd als inbegrepen
