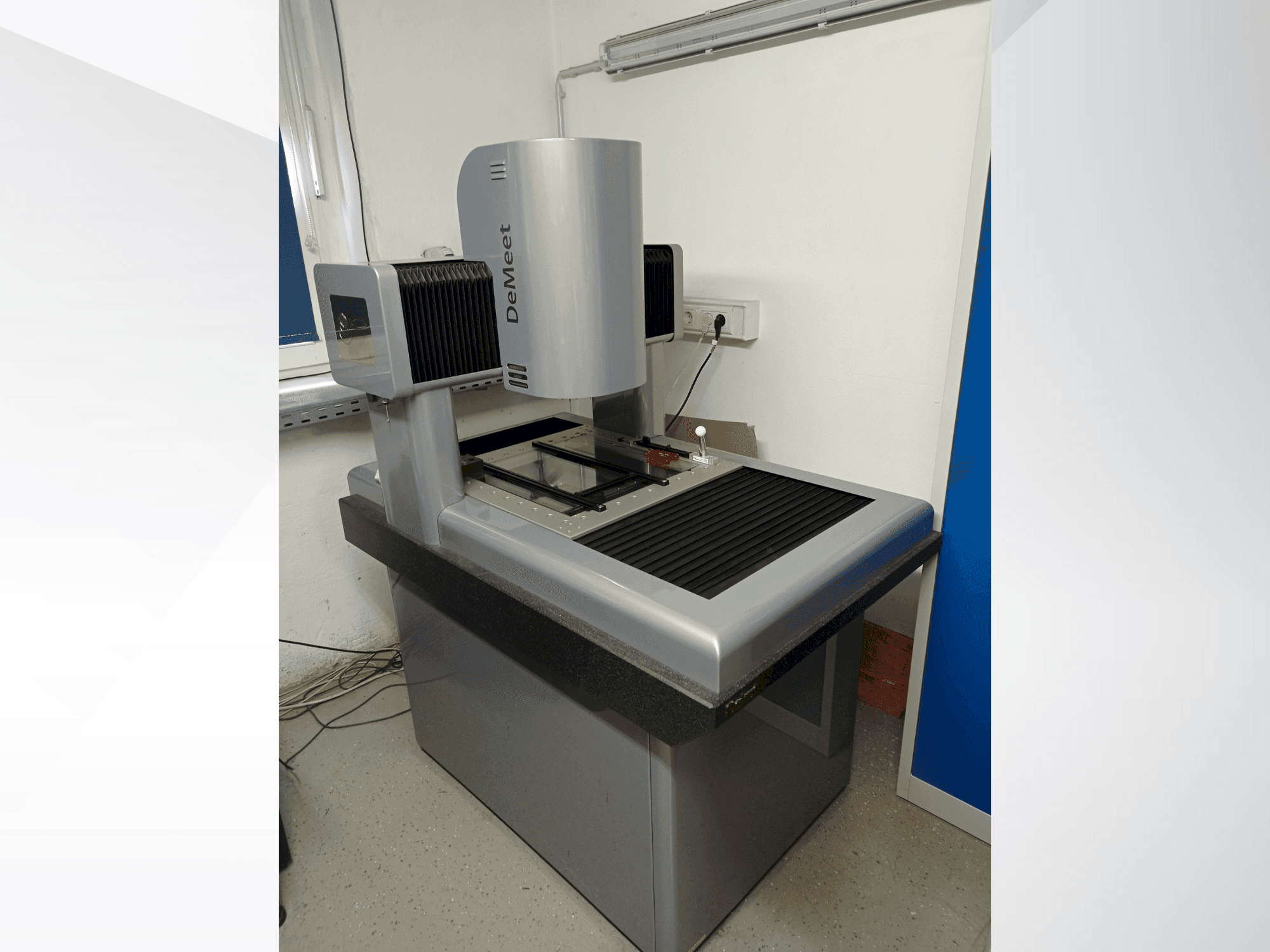

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Meettafel (mm): x560, y584

- Maximale belasting meettafel (kg): 50

- Videosysteem: DeMeet Sony-sensorcamera

- Opties voor telecentrische lenzen:

- Nikon: 3,0x (opties: 1,0x, 5,0x, 10,0x)

- Leica-ontwerp: 2,0x (opties: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (opties: 1,0x, 5,0x, 10,0x)

- Ringverlichting: 3 ringen, 16 segmenten, 48 cellen (instelbaar)

- Doorvallend en coaxiaal licht: instelbaar

- Tastsysteem: Renishaw TP20 (combinatieversie)

- Constructie: vaste brug met granieten basisplaat DIN 876/00

- Constructie: uiterst spanningsarm, oppervlaktegeslepen gietijzer

- Materiaal meettafel: Vernikkeld staal, spanningsarm

- Lineaire geleidingen: THK-lineaire geleidingen

- Lineaire encoder: Renishaw TONiC lineaire encoder

- Aandrijfsysteem: Faulhaber DC-servomotoren

- Besturing / bediening: gemotoriseerde joystick / CNC

- Meetbereik: X = 400 mm, Y = 400 mm, Z = 200 mm

- Afmetingen meettafel: X = 560 mm, Y = 584 mm

- Max. draagvermogen tafel: 50 kg

- Afmetingen machine (B x L x H): 870 mm x 1245 mm x 1580 mm

- Gewicht van de machine: 700 kg

- Resolutie: 0,1 µm

- Max. verplaatsingssnelheid: X/Y = 250 mm/s, Z = 55 mm/s

- Max. versnelling: X/Y/Z = 500 mm/s²

- Standaardnauwkeurigheid (L in mm):

- Video-uitvoering: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Combinatie-uitvoering: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Hoge nauwkeurigheid (L in mm):

- Video-uitvoering: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Combo-uitvoering: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Optionele nauwkeurigheid (L in mm):

- Video-uitvoering: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Combo-uitvoering: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Voedingsspanning: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Opgenomen vermogen: 400 VA

- Bedrijfstemperatuurbereik: 15 °C tot 35 °C

- Nominale meettemperatuur: 20 °C ± 0,5 °C

- Relatieve luchtvochtigheid: 40 % - 70 % (niet-condenserend)
