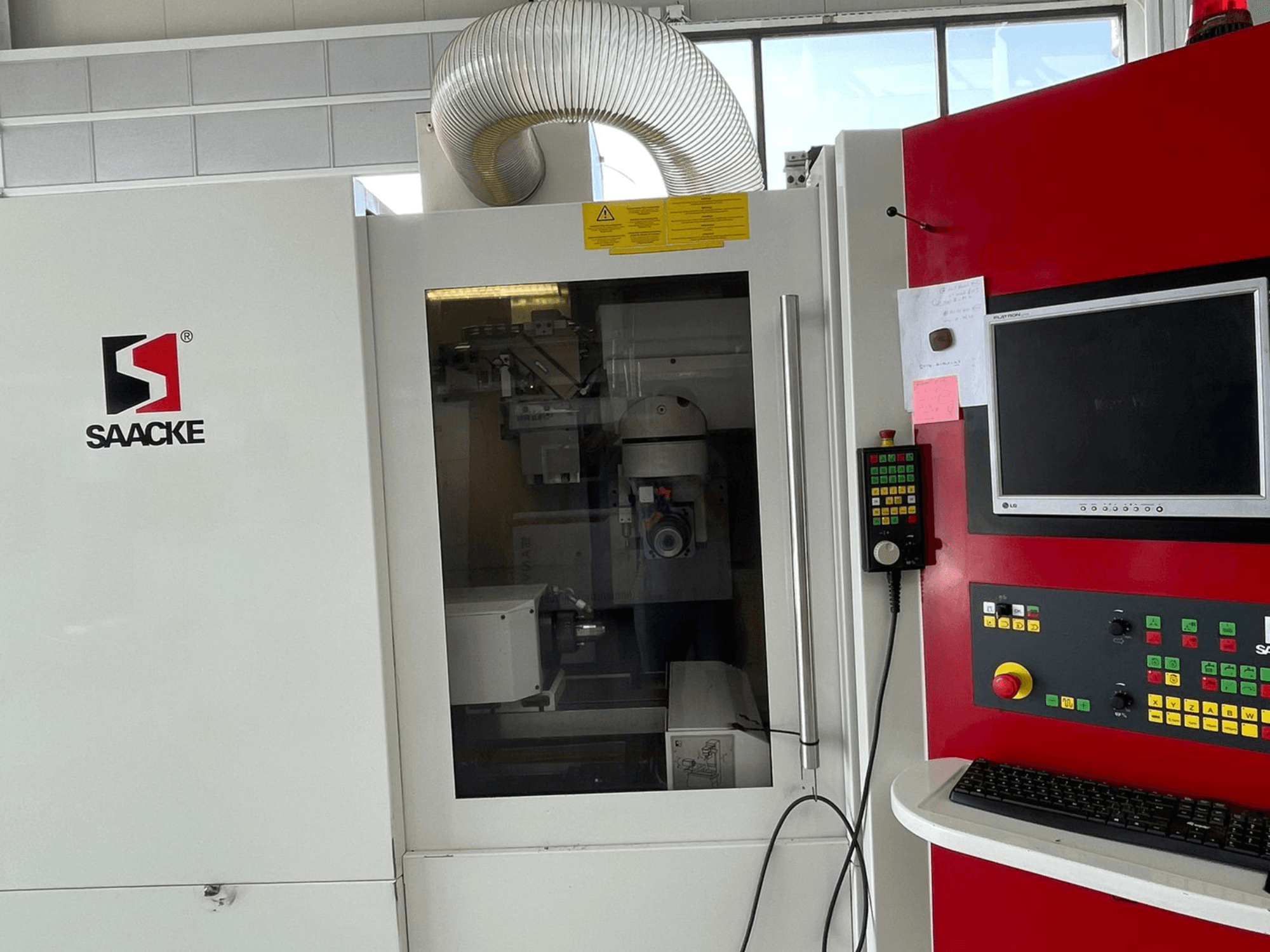

Deze 5s SAACKE UWIF rondslijpmachine werd geproduceerd in 2008. Ze beschikt over een maximaal spiltoerental van 600 tpm en een krachtig piekvermogen van de slijpspil van 16 kW. De machine ondersteunt verschillende werkstukafmetingen, met een maximale diameter van Ø 20 mm en een gewichtscapaciteit van 1 kg. Als je op zoek bent naar hoogwaardige slijpcapaciteiten, overweeg dan de SAACKE UWIF rondslijpmachine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: SAACKE
- jaar: 2008
- MODEL: UWIF
- toepassingstype: Slijpen
- Vestiging: Zwitserland
- machinetype: Cilindrische Slijpmachine
Technische Informatie - SAACKE UWIF
Afmetingen
- Machinegewicht: 3800 kg
Beweging
- Aantal assen: 5
Technische specificatie
- Spindelsnelheid: 600 RPM
Extra informatie
Werkstukdrager A-as: Direct aangedreven motor met holle as; indexeernauwkeurigheid ±15"; indexeermogelijkheden 1-999; cumulatieve steekfout bij 100 mm: 8 µm; toerental max. 600 omw/min
Gereedschapshouder: ISO 50
Spilspeling vasthoudbus: max. 28 mm (met automatische klemming: Ø20 mm)
Nominaal aandrijfvermogen:
Slijpspindel S1-100%: 7,5 kW; piek: 16 kW
X-as verplaatsing in lengterichting: 2 kW
A-as werkstukdrager: 2 kW
Z-as dwarsslede: 2 kW
Y-as slijpkop sledehoogte: 2 kW
B-as rotatie slijpkop (draaitafel): 2 kW
Positiemeetsystemen:
A-as: Direct meetsysteem
B-, X-, Y-, Z-as: Indirect meetsysteem
Resolutie X/Y/Z: 0,0001 mm (0,1 µm)
Resolutie A/B: 0,0001°
Elektrische aansluiting: 20 kW / 50 A; bedrijfsspanning 400 V, 50 Hz; stuurspanning 24 V; verlichtingsspanning 230 V; reservezekering: afzonderlijke voeding van het lichtnet
Perslucht: 15-17 Nm³/h; druk min/max 6/8 bar (600/800 kPa); kwaliteit ≥ Klasse 4 (ISO 8573-1)
Besturing & software: CNC NUM Axium Power 1050 met PC, programmageheugen 512 k; NUMROTOplus software (dongle/hardlock vereist); nulpunten gekalibreerd met behulp van bijgeleverde meetinstructies (geen gemarkeerde referentiepunten)
Extra uitrusting
Opties voor werkstukwisselaar (automatisering):
Optie 1: Pick-up ontwerp
Max. werkstuk: Ø20 mm × 120 mm; 1 kg
Capaciteit per pallet:
Ø3,0-5,0 mm schacht: 40 stuks
Ø5,1-8,0 mm: 32 stuks
Ø8,1-11,0 mm: 28 stuks
Ø11,1-14,0 mm: 24 stuks
Ø14,1-20,0 mm: 20 stuks
Optie 2: Kettingmagazijn (met grijpeenheid)
Capaciteit: 64 werkstukken
Max. werkstuk: Ø32 mm × 200 mm; 2,5 kg
Kenmerken: Chaotisch laden van verschillende werkstukken; automatisch wisselen van spantangen mogelijk
Spanhulzen: Ø6, 8, 10, 12, 14, 16, 20
Optie externe kettinglader: verhoogt machinegewicht tot ongeveer 3.800 kg en ruimte tot 3.000 mm × 1.875 mm
Koelvloeistoffiltersysteem (TRANSOR): Door klant te voorzien; lucht voor terugspoelen ca. 700 Nl/min gedurende 5 min. om de 6-9 uur
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
